Примеры

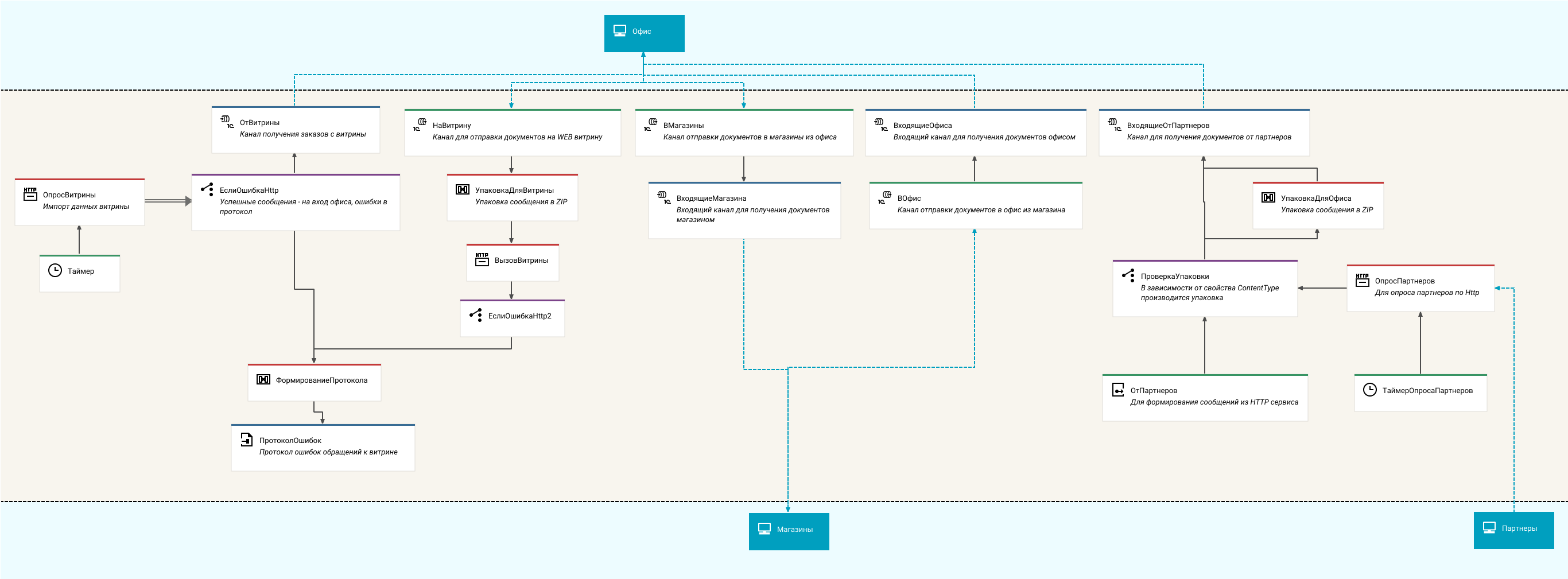

В примерах документации интеграционной шины используется процесс интеграции СетьМагазинов, ниже представлена его схема.

В процессе СетьМагазинов реализованы следующие сценарии интеграции:

• Интеграция офисов и магазинов для отправки и получения документов (узлы ВМагазины, ВОфис типа ВидУзлаСхемы, ВходящиеМагазина, ВходящиеОфиса типа ВидУзлаСхемы).
• Интеграция офиса и WEB витрины для периодического (узел Таймер типа ВидУзлаСхемы) опроса и экспорта данных по протоколу http (узел ОпросВитрины типа ВидУзлаСхемы с контролем и протоколированием ошибок (узел ЕслиОшибкаHttp типа ВидУзлаСхемы, ПротоколОшибок типа ВидУзлаСхемы).
• Интеграция офиса и WEB витрины для загрузки (узел ВызовВитрины типа ВидУзлаСхемы упакованных в ZIP-архив документов (узел УпаковкаДляВитрины типа ВидУзлаСхемы с контролем и протоколированием ошибок (узел ЕслиОшибкаHttp2 типа ВидУзлаСхемы, ПротоколОшибок типа ВидУзлаСхемы).
• Интеграция офиса и фирм-партнеров для получения (узел ВходящиеОтПартнеров типа ВидУзлаСхемы) при необходимости (узел ПроверкаУпаковки типа ВидУзлаСхемы) упакованных в ZIP-архив (узел УпаковкаДляОфиса типа ВидУзлаСхемы документов от фирм-партнеров двумя способами: по событию (узел ОтПартнеров типа ВидУзлаСхемы), инициируемому из http-сервиса процесса интеграции, а также путем выполнения периодических (узел ТаймерОпросаПартнеров типа ВидУзлаСхемы) http-запросов (узел ОпросПартнеров типа ВидУзлаСхемы ко всем системам-участникам группы.

Таким образом, процесс интеграции СетьМагазинов содержит примеры следующих типов узлов:

• ВидУзлаСхемы используется для реализации периодически повторяющегося сценария:
  • Узел Таймер каждые 15 секунд (настраивается в свойстве Период) формирует сообщение в узел ОпросВитрины типа [ВидУзлаСхемы](/console/help/esb/2.1/api/esb/ru/Std/IntegrationBus/SchemeNodeKind_ru.html#http] для экспорта данных витрины путем выполнения http-запроса, а результат отправляется в ВидУзлаСхемы ОтВитрины.
  • Узел ТаймерОпросаПартнеров каждые 15 секунд (настраивается в свойстве Период) формирует сообщение в узел ОпросПартнеров типа [ВидУзлаСхемы](/console/help/esb/2.1/api/esb/ru/Std/IntegrationBus/SchemeNodeKind_ru.html#http] для выполнения http-запросов получения документов от фирм-партнеров.
• ВидУзлаСхемы используется для отправки сообщений в 1С:Шина из 1С:Предприятие:
  • Канал ВМагазины служит для отправки документов из офиса в магазины через канал ВходящиеМагазинов типа ВидУзлаСхемы.
  • Канал ВОфис служит для отправки документов из магазинов в офис через канал ВходящиеОфиса типа ВидУзлаСхемы.
  • Сообщения из канала НаВитрину упаковываются в ZIP-архив в узле УпаковкаДляВитрины типа [ВидУзлаСхемы](/console/help/esb/2.1/api/esb/ru/Std/IntegrationBus/SchemeNodeKind_ru.html#транслятор] и затем отправляются на WEB витрину путем выполнения http-запроса в узле ВызовВитрины типа [ВидУзлаСхемы](/console/help/esb/2.1/api/esb/ru/Std/IntegrationBus/SchemeNodeKind_ru.html#http].
• ВидУзлаСхемы используется для получения сообщений из 1С:Шина в 1С:Предприятие:
  • Канал ВходящиеМагазина служит для получения документов от офиса магазином.
  • Канал ВходящиеОфиса служит для получения документов от магазинов офисом.
  • Канал ВходящиеОтПартнеров служит для получения документов от фирм-партнеров офисом.
  • Канал ОтВитрины служит для получения заказов от WEB витрины офисом.
• ВидУзлаСхемы используется для сохранения сообщений 1С:Шина в файл:
  • Узел ПротоколОшибок служит для сохранения ошибок обращения к WEB витрине в протокольный файл (настраивается в свойствах Каталог, ИмяФайла).
• [ВидУзлаСхемы](/console/help/esb/2.1/api/esb/ru/Std/IntegrationBus/SchemeNodeKind_ru.html#http] используется для выполнения http-запросов к внешним системам:
  • Узел ОпросВитрины служит для импорта данных из WEB витрины по протоколу http (параметры настраиваются в свойствах Uri, Метод).
  • Узел ВызовВитрины служит для загрузки документов на WEB витрину по протоколу http (параметры настраиваются в свойствах Uri, Метод).
  • Узел ОпросПартнеров служит для получения документов от фирм-партнеров по протоколу http с базовой аутентификацией (параметры настраиваются в свойствах Uri, Метод, ИмяПользователя, Пароль). Так как узел связан с группой Партнеры, при обработке одного сообщения узел отправляет отдельный http-запрос каждой системе-участнику данной группы. При этом параметры каждого запроса индивидуальные и настраиваются с использованием значений реквизитов справочника участников.
• [ВидУзлаСхемы](/console/help/esb/2.1/api/esb/ru/Std/IntegrationBus/SchemeNodeKind_ru.html#транслятор] используется для преобразования сообщений в 1С:Шина:
  • В узле УпаковкаДляВитрины выполняется упаковка документов в ZIP-архив перед отправкой на WEB витрину. Программный код, выполняющий упаковку, реализован в обработчике Преобразование.
  • В узле УпаковкаДляОфиса выполняется упаковка документов от фирм-партнеров в ZIP-архив перед отправкой в офис. Программный код, выполняющий упаковку, реализован в обработчике Преобразование.
  • В узле ФормированиеПротокола выполняется форматирование информации об ошибке http-запроса для последующего сохранения в протокольный файл.
• ВидУзлаСхемы используется для маршрутизации сообщений 1С:Шина, например, ветвления по условию:
  • В узлах ЕслиОшибкаHttp, ЕслиОшибкаHttp2 выполняется проверка, что в результате http-запроса к WEB витрине получена ошибка. В обработчике ВыборПолучателей в зависимости от результата определяется дальнейший путь сообщения: или в канал получателя, или в узел протоколирования ошибки.
  • В обработчике ВыборПолучателей узла ПроверкаУпаковки выполняется проверка, требуется ли упаковать документ в ZIP-архив в узле УпаковкаДляОфиса типа [ВидУзлаСхемы](/console/help/esb/2.1/api/esb/ru/Std/IntegrationBus/SchemeNodeKind_ru.html#транслятор].
• ВидУзлаСхемы используется для программной отправки сообщения в 1С:Шина:
  • Http-сервис процесса интеграции вызовом метода [ПроцессИнтеграции.ОтправитьСообщениеВУзлы] отправляет сообщение с документом от фирмы-партнера в узел ОтПартнеров.

Процесс интеграции СетьМагазинов содержит три группы участников интеграции: Офис, Магазины и Партнеры. Группы соединены с каналами ВидУзлаСхемы и ВидУзлаСхемы, а также с узлом [ВидУзлаСхемы](/console/help/esb/2.1/api/esb/ru/Std/IntegrationBus/SchemeNodeKind_ru.html#http]. В узле ОпросПартнеров демонстрируется использование реквизитов расширения справочника участника для настройки свойств узла. Так, в расширении справочника для каждого участника хранятся настройки http-запроса: адрес, порт, метод запроса, имя пользователя и пароль.

Также процесс интеграции демонстрирует использование параметров (их в примере два: ЧастотаОпросаВитрины типа Длительность и строковый ДиректорияЛогов), и метрик (Архивы).
