Пример 4: Настройка синхронизации данных между информационными базами на платформе «1С:Предприятие»

В данной статье будет показан пример использования «1С:Шины» для синхронизации данных между информационными базами на платформе «1С:Предприятие».

дополнительно

В качестве исходных данных будет использован уже настроенный обмен между демонстрационными базами «1С:ERP Управление предприятием 2 (2.4.14.176)» (скачать) и «1С:Розница редакция 2.3 (2.3.11.29)» (скачать), который необходимо перенести в «1С:Шина». Если вы планируете выполнить данный пример с использованием демонстрационных баз, то предварительно вам нужно будет отдельно настроить данный обмен. По умолчанию, в демонстрационных базах обмен не настроен.

В ходе этого примера вы:

В среде разработки «1С:Шины»:
- создадите проект и настроите в нем процесс интеграции;
- опубликуете проект на сервере;
- создадите информационные системы, которые будут принимать участие в обмене;
- включите информационные системы в состав процесса интеграции;
- запустите процесс интеграции.
Создадите демонстрационные базы «1С:Предприятия» и в каждой из этих баз:
- создадите расширение для доработки конфигураций без снятия с поддержки;
- в расширении добавите сервис интеграции и реализуете механизмы формирования исходящих сообщений и обработки входящих;
- добавите регламентные задания для взаимодействия с «1С:Шиной» по расписанию с помощью внешней обработки, чтобы не снимать конфигурации с поддержки;
- подключите сервисы интеграции к «1С:Шине»;
- проверите работу обменов через «1С:Шина».

Создание проекта

На этом этапе вы создадите в среде разработки «1С:Шины» проект с описанием схемы интеграции и опубликуете его на сервере «1С:Шины», создав приложение.

Откройте панель управления.
Нажмите Приложения ⟶ + Новое приложение:

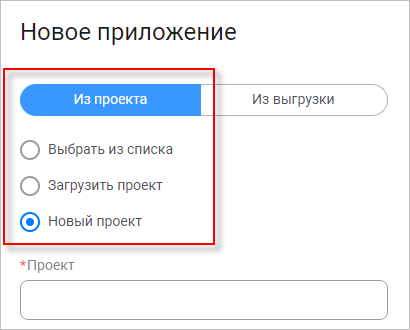

Убедитесь, что выбраны варианты Из проекта и Новый проект:

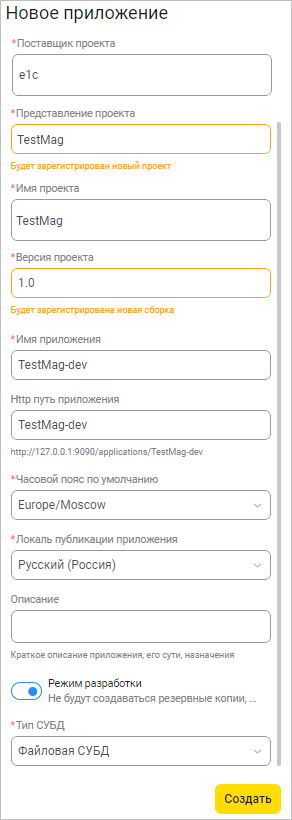

Укажите поставщика, представление, имя и версию проекта. «1С:Шина» заполнит остальные поля и включит режим разработки для создаваемого приложения:

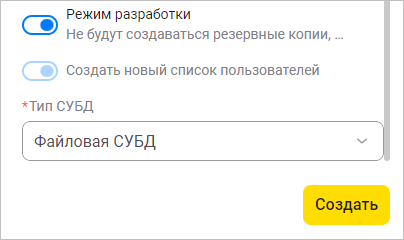

Выберите тип СУБД (в примере это будет Файловая СУБД) и нажмите Создать:

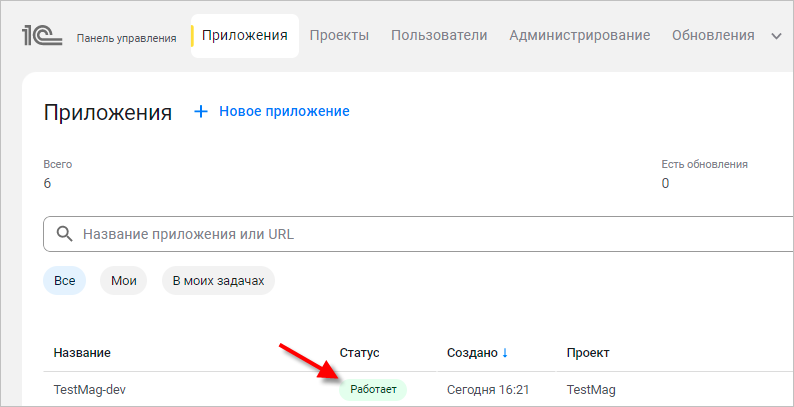

Новое приложение появится в списке со статусом Создается. Через некоторое время статус приложения изменится на Работает:

Добавление элемента проекта

На этом этапе вы откроете приложение в среде разработки и добавите в него элемент проекта — процесс интеграции.

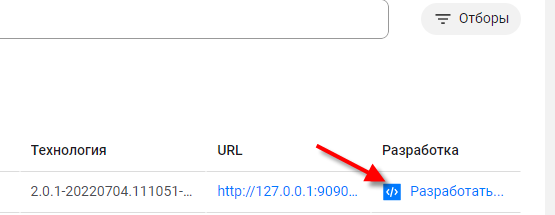

Чтобы открыть проект в среде разработки, нажмите Разработать... в конце строки:
«1С:Шина» откроет новую вкладку браузера для среды разработки и запросит пароль. Введите пароль администратора, который вы создали при установке сервера, и нажмите Войти:

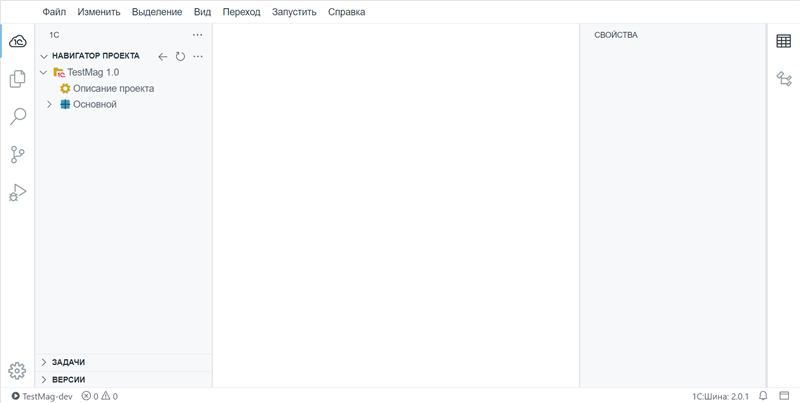

«1С:Шина» подготовит рабочую область, построит проект и откроет его в среде разработки:

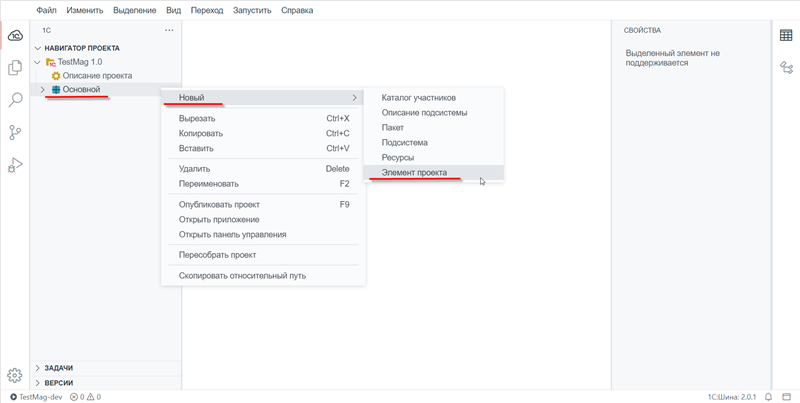

Добавьте новый элемент проекта — процесс интеграции. Для этого в представлении НАВИГАТОР ПРОЕКТА нажмите правой кнопкой мыши на имя подсистемы Основной, затем в контекстном меню выберите Новый ⟶ Элемент проекта:

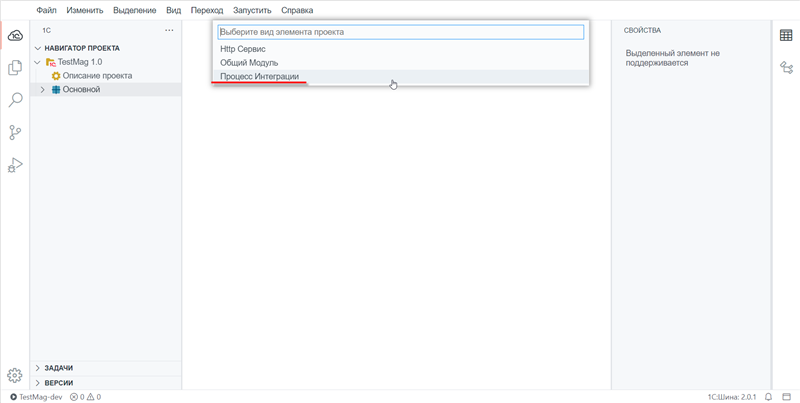

Выберите вид добавляемого элемента проекта — Процесс Интеграции:

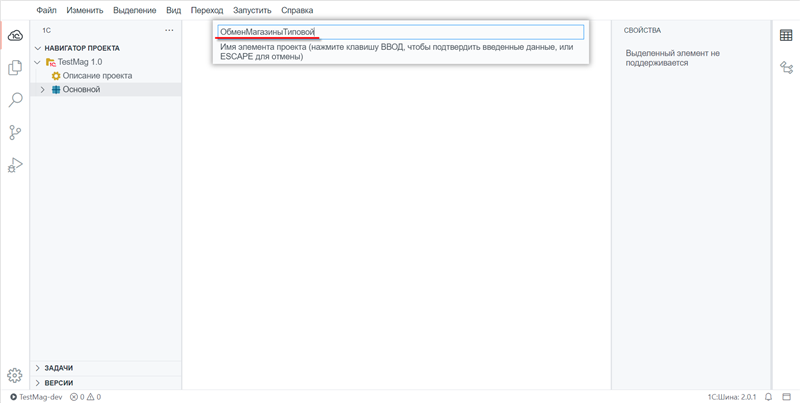

Задайте имя создаваемого элемента — ОбменМагазиныТиповой — и нажмите Ввод:

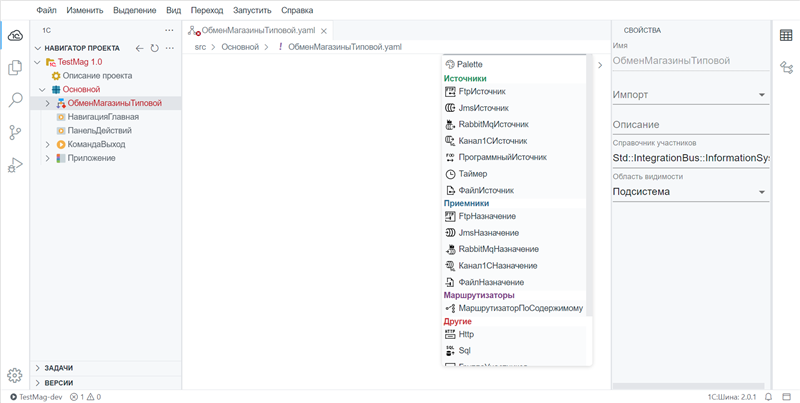

«1С:Шина» создаст в проекте новый процесс интеграции и откроет редактор для создания его схемы:

Редактирование схемы процесса интеграции

На этом этапе вы создадите схему процесса интеграции, которая описывает взаимодействие информационных систем.

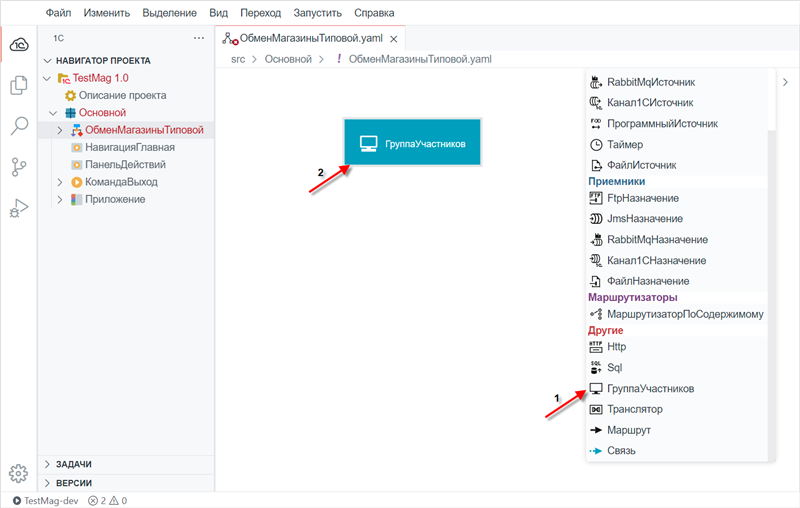

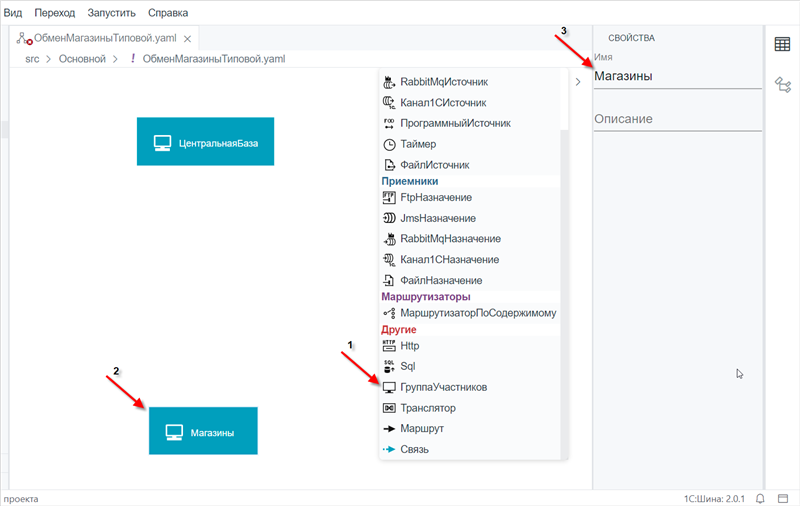

Добавьте в схему группу участников. Для этого прокрутите палитру узлов, выберите ГруппаУчастников и кликните в верхней части схемы, чтобы разместить там группу:

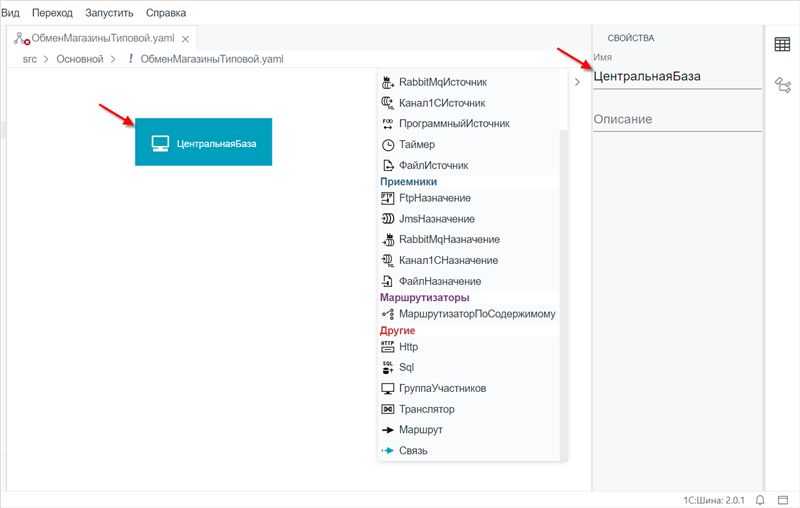

Выделите группу и в представлении СВОЙСТВА задайте ее имя — ЦентральнаяБаза:
По аналогии добавьте еще одну группу участников и назовите ее Магазины:

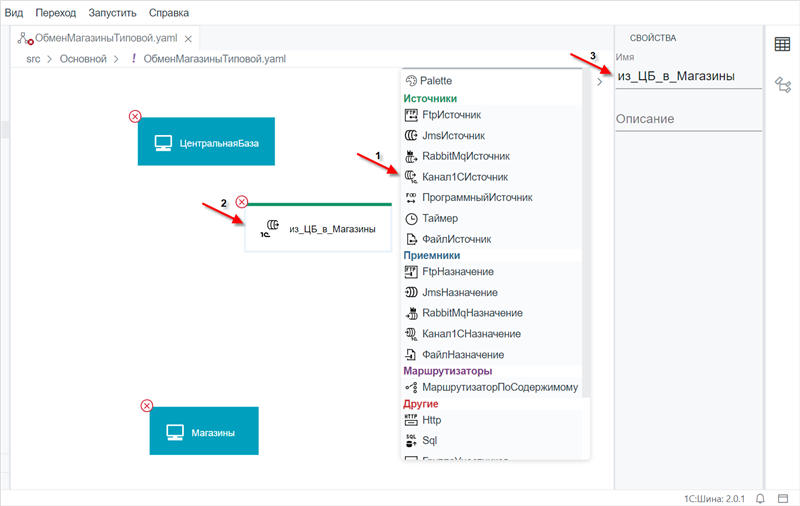

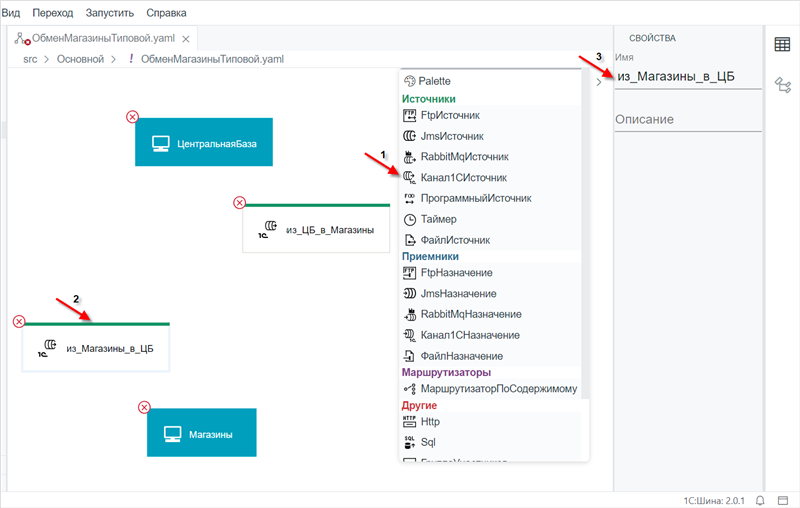

Добавьте на схему узел Канал1СИсточник и задайте имя — из_ЦБ_в_Магазины:
По аналогии добавьте еще один узел Канал1СИсточник и назовите его — из_Магазины_в_ЦБ:

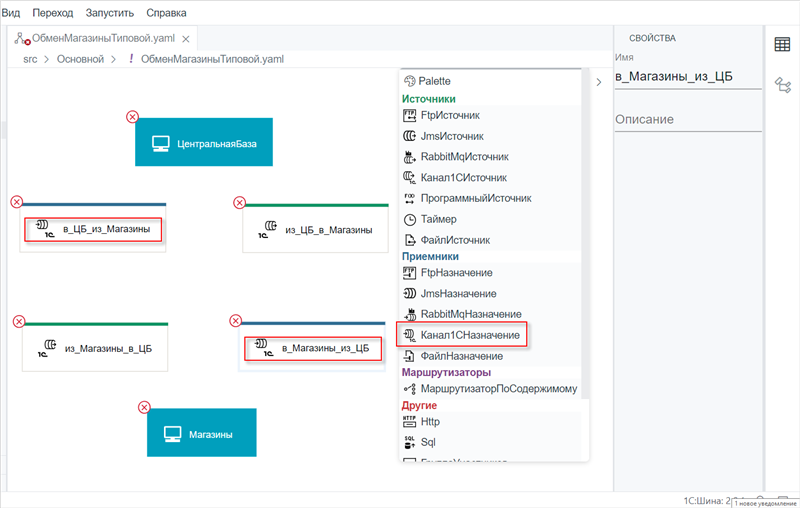

Теперь следует добавить два узла Канал1СНазначение. Назовите их в_ЦБ_из_Магазины и в_Магазины_из_ЦБ. Расположите их как показано на схеме:

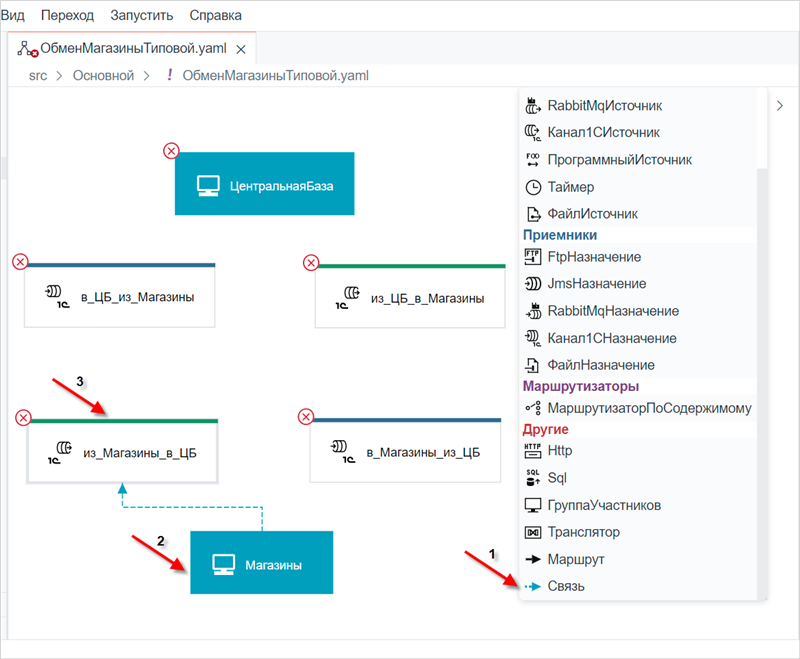

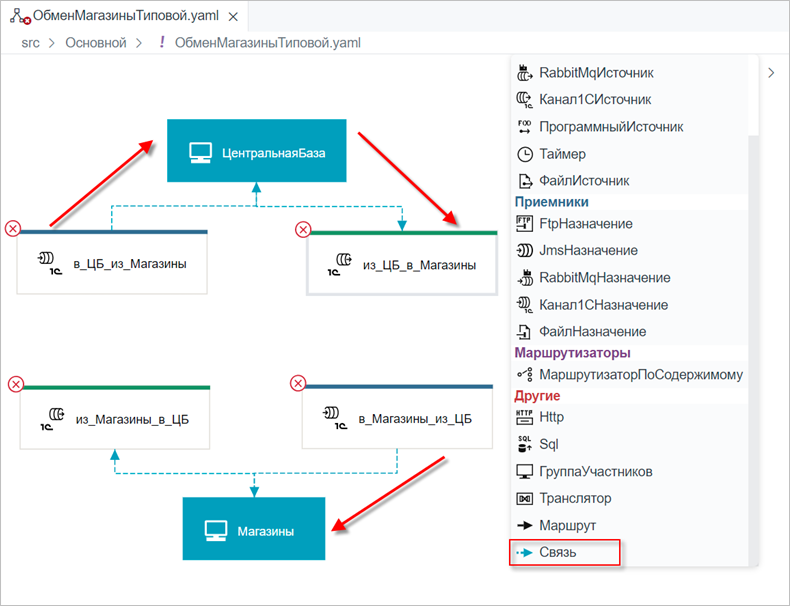

Свяжите группу участников Магазины с узлом из_Магазины_в_ЦБ. Для этого прокрутите палитру узлов, выберите Связь, а затем кликните последовательно на группу участников Магазины и на узел из_Магазины_в_ЦБ:
Аналогичным образом создайте связи ЦентральнаяБаза ⟶ из_ЦБ_в_Магазины, в_ЦБ_из_Магазины ⟶ ЦентральнаяБаза, в_Магазины_из_ЦБ ⟶ Магазины:

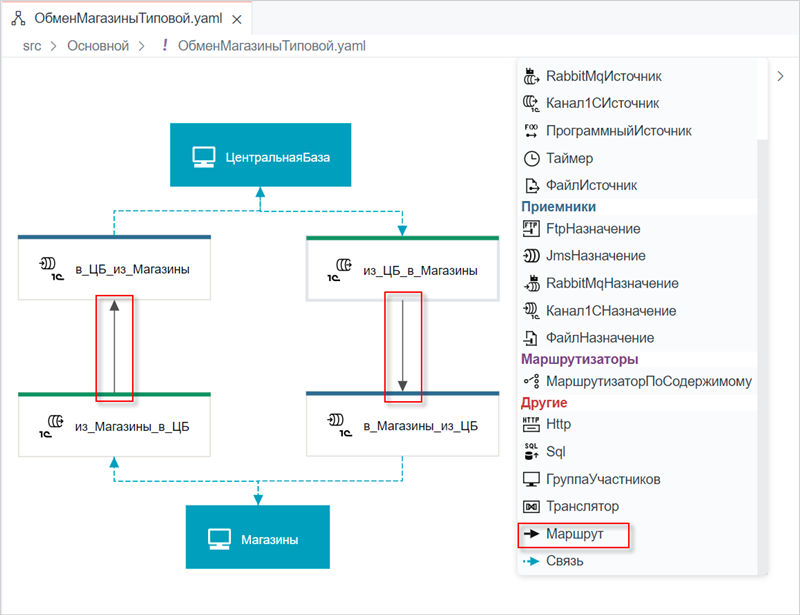

Свяжите узел из_Магазины_в_ЦБ маршрутом с узлом в_ЦБ_из_Магазины. Для этого выберите в панели Маршрут, а затем кликните последовательно на узел из_Магазины_в_ЦБ и на узел в_ЦБ_из_Магазины. Аналогичным образом создайте маршрут из_ЦБ_в_Магазины ⟶ в_Магазины_из_ЦБ:

Сообщения поступают в шину через узлы вида Канал1СИсточник (узлы из_Магазины_в_ЦБ и из_ЦБ_в_Магазины) и доставляются в узлы вида Канал1СНазначение (узлы в_ЦБ из_Магазины и в_Магазины_из_ЦБ).

Информационные системы – участники процесса интеграции (в роли которых выступают информационные базы «1С:Предприятия») объединяются в группы участников (в нашем примере –Магазины и ЦентральнаяБаза), которые, в свою очередь, связываются с каналами. Отправлять сообщения в каналы вида Канал1СИсточник и получать сообщения из каналов вида Канал1СНазначение будут только те информационные системы, которые включены в группы участников, связанные с соответствующим каналом.

Какие именно информационные системы будут участвовать во взаимодействии, их названия, параметры подключения и в какие группы участников они будут входить – определяется позднее, уже после публикации процесса интеграции на сервере, с помощью веб-интерфейса сервера «1С:Шины».

Чтобы опубликовать проект на сервере, нажмите F9.

примечание
Подробнее о том, как опубликовать проект
За ходом обновления проекта вы можете наблюдать в левом углу строки состояния среды разработки. Статус updating изменится на статус running. Это говорит о том, что приложение было обновлено и запущено заново:
Откройте опубликованное приложение. Для этого нажмите на имя приложения в строке состояния слева. В открывшемся меню выберите Открыть приложение....

примечание
Подробнее о том, как открыть приложение
Сервер запросит имя пользователя и пароль. Для аутентификации используйте учетную запись администратора и пароль, который вы создали при установке сервера:

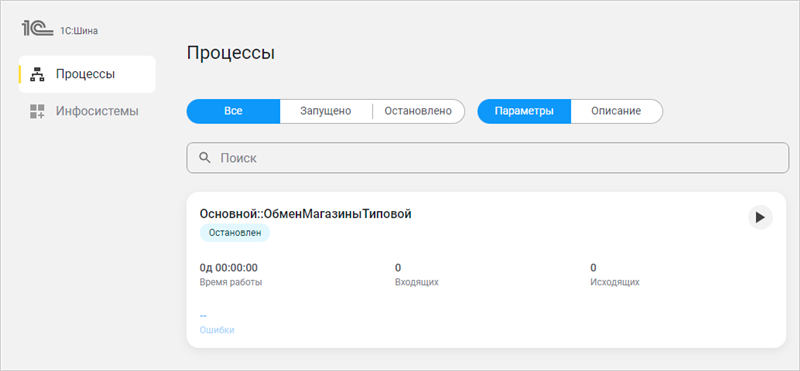

После успешной авторизации вы увидите приложение, а в нем — список процессов интеграции, существующих в приложении. В примере это будет единственный процесс интеграции ОбменМагазиныТиповой:

Настройка приложения в панели управления

В первую очередь, следует добавить информационные системы, с которыми будет взаимодействовать «1С:Шина» в приложение.

Для этого откройте приложение, если вдруг оно у вас закрыто.

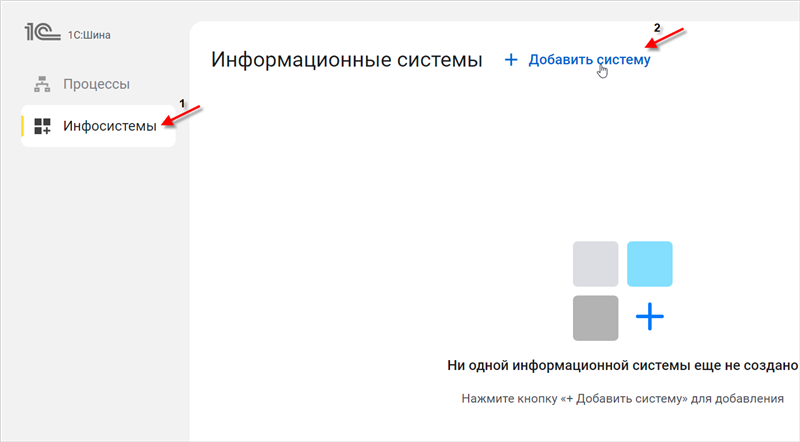

Нажмите Инфосистемы ⟶ Добавить систему:

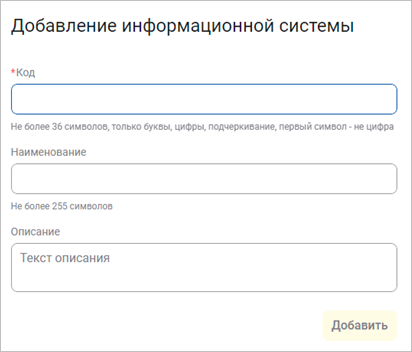

Откроется окно добавления информационной системы:

Идентификация получателя в «1С:Шине» осуществляется с использованием кода информационной системы – это буквенно-цифровой код, который указывается в свойстве Код в процессе регистрации информационной системы на сервере «1С:Шины».

Для удобства в тестовом примере при добавлении информационных систем будут использованы префиксы информационных баз: «1С:ERP» и «1С:Розница»:

Центральная база (код «ЦБ») – информационная база «1С:ERP».
Магазин 1 (код «М1») – информационная база «1С:Розница».

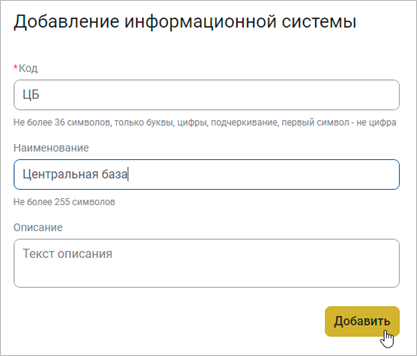

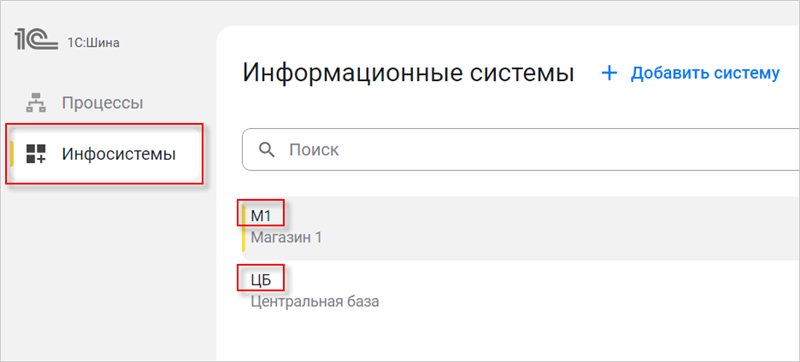

Задайте код системы — ЦБ и наименование — Центральная база. Нажмите Добавить:
Аналогичным образом добавьте информационную систему с наименованием Магазин 1 и кодом М1.

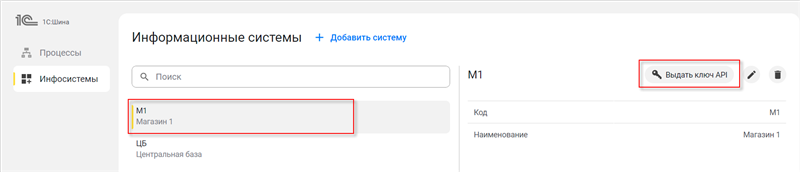

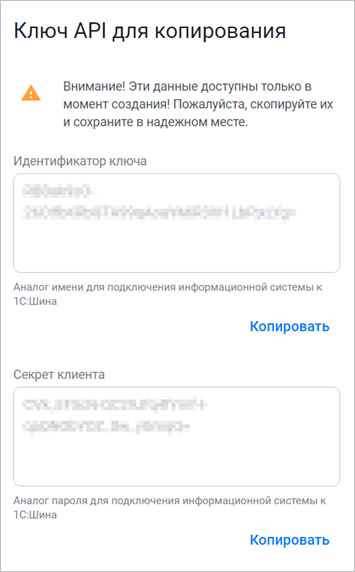

Теперь для информационной системы нужно получить ключ, который она будет использовать при подключении к серверу «1С:Шины». Чтобы получить ключ, нажмите на информационную систему, а затем нажмите Выдать ключ API:
Скопируйте и сохраните Идентификатор ключа и Секрет клиента. Позднее вы будете использовать его при подключении информационной базы к серверу «1С:Шины»:

Получите и сохраните ключи API для обеих информационных систем.

Следующим шагом следует включить информационные системы в состав приложения.

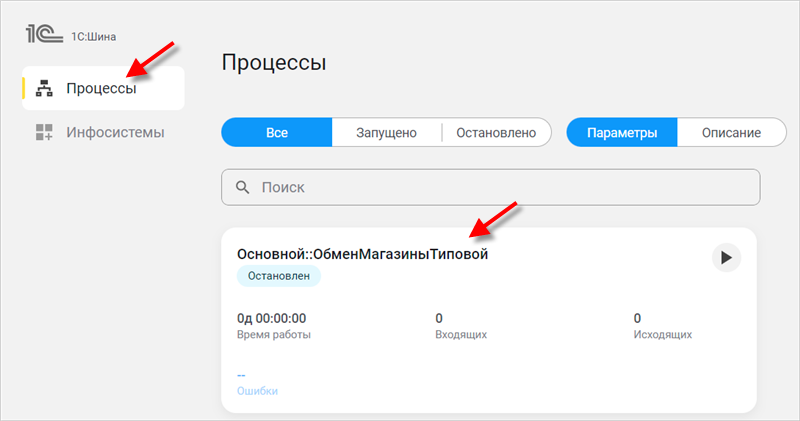

Для этого перейдите на вкладку Процессы и нажмите на процесс Основной::ОбменМагазиныТиповой:

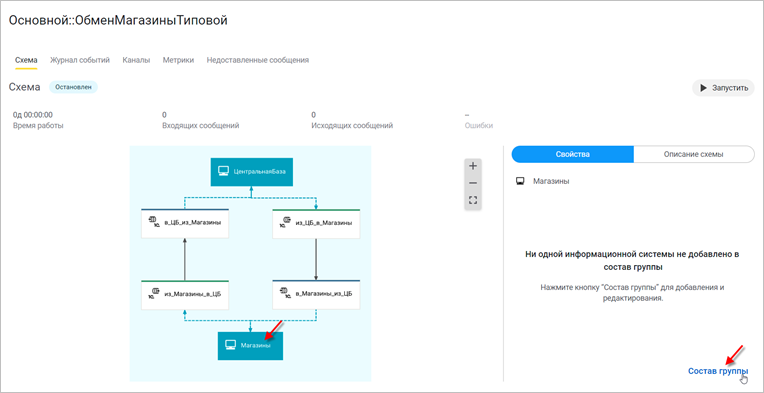

Вы увидите схему процесса интеграции и панель, позволяющую задавать свойства узлов этой схемы. На схеме выберите группу Магазины, и нажмите Состав группы в правом нижнем углу:

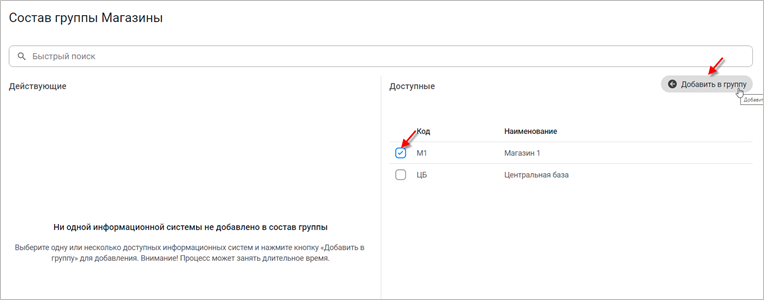

Вы увидите список информационных систем, входящих в группу Магазины. Сейчас в группе нет ни одной информационной системы. Установите флажок у информационной системы Магазины 1 и нажмите Добавить в группу:

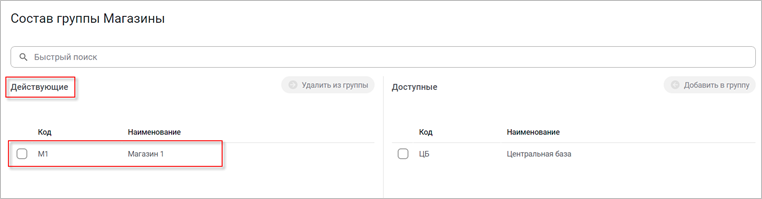

Добавленная информационная система отобразится во вкладке Действующие:
Закройте окно Состав группы Магазины.
Аналогичным образом добавьте информационную систему Центральная база в группу ЦентральнаяБаза: на схеме выберите группу ЦентральнаяБаза, нажмите Состав группы, установите флажок у информационной системы Центральная база и нажмите Добавить в группу. Закройте окно.

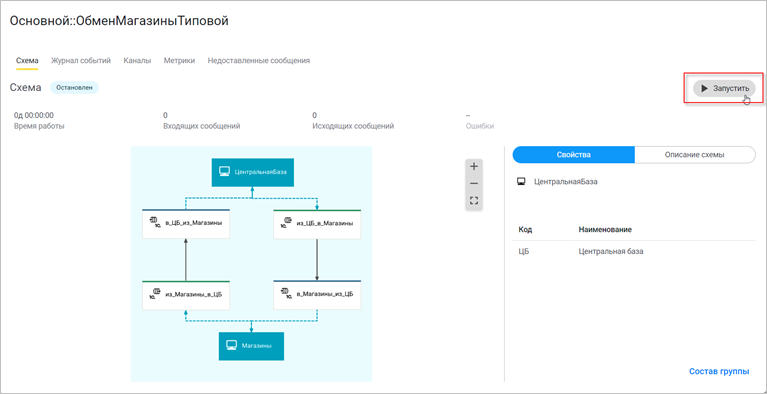

Теперь можно запустить созданный процесс интеграции. Для этого нажмите Запустить в правом верхнем углу:

Следующим шагом мы создадим и настроим информационную базу 1С:Предприятие.

Предварительная настройка информационных баз «1С:Предприятия»

В тестовом примере рассматривается переключение существующего двустороннего обмена между демонстрационными базами «1С:ERP» и «1С:Розница», который настроен через универсальный формат EnterpriseData. Роль центральной базы выполняет «1С:ERP», роль базы магазина выполняется «1С:Розница».

Перед выполнением настроек на стороне информационных баз необходимо отключить регламентные задания существующего обмена, чтобы в ходе запуска обмена через «1С:Шина» не возникло коллизий, когда сформированное сообщение для обмена будет отправлено и через «1С:Шина», и через настроенный транспорт существующего обмена.

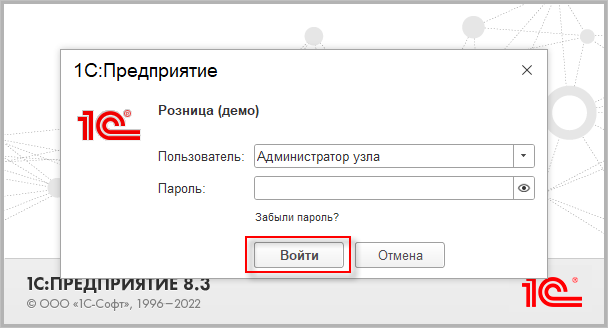

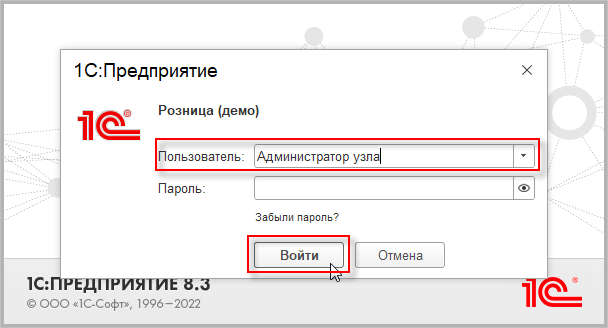

Запустите информационную базу 1C:Розница. В качестве логина укажите Администратор узла, поле с паролем оставьте пустым. Нажмите Войти:

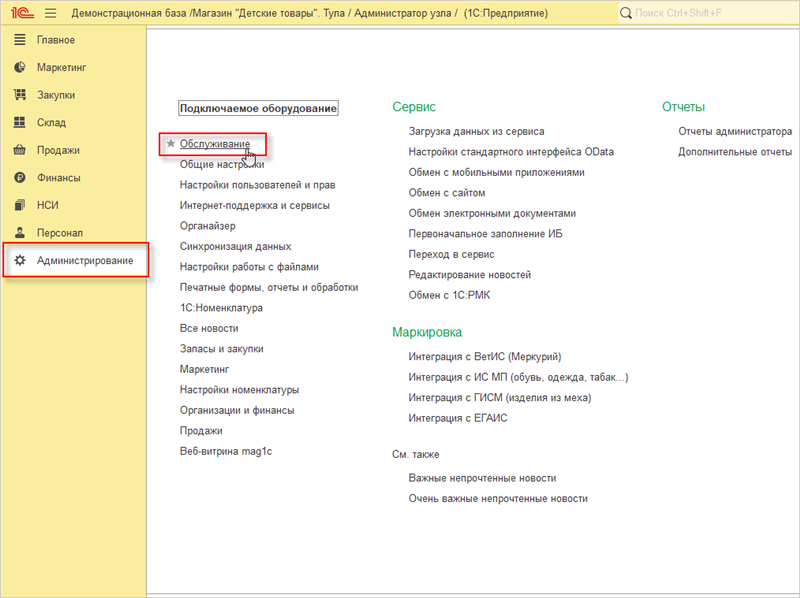

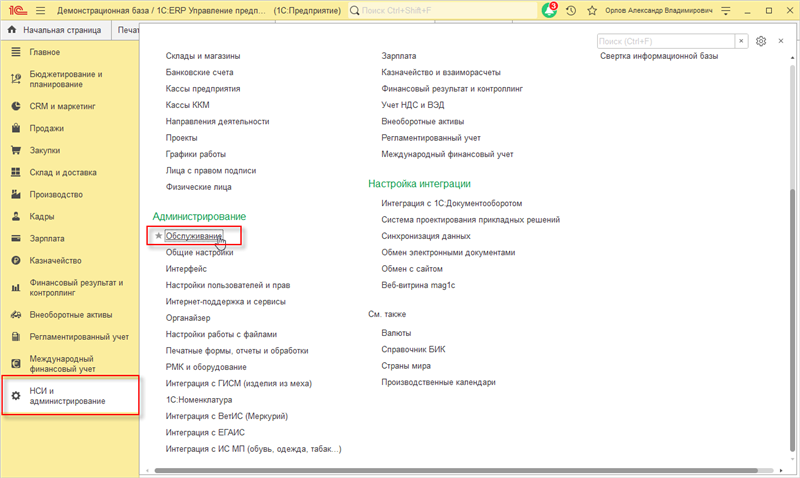

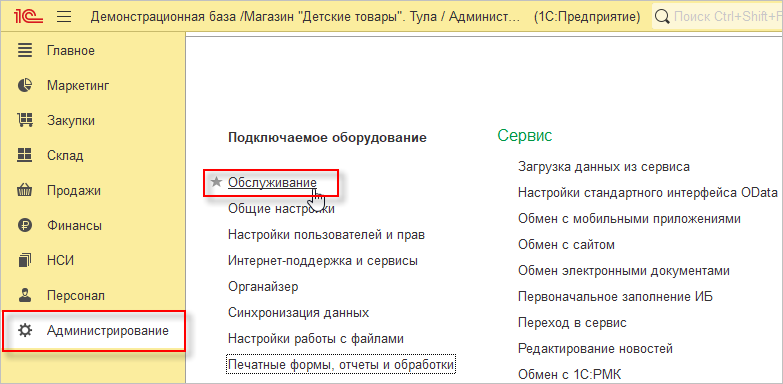

Перейдите в раздел Администрирование ⟶ Обслуживание:

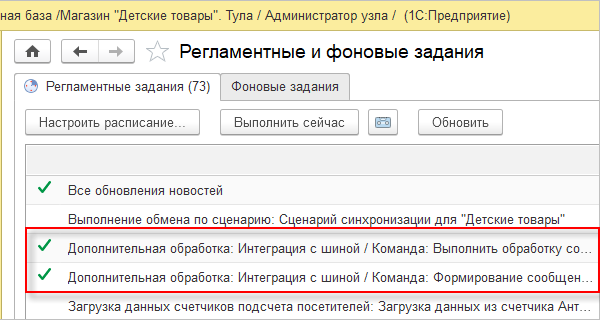

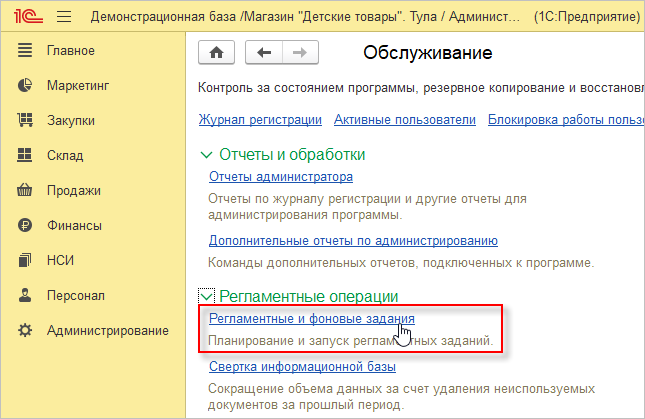

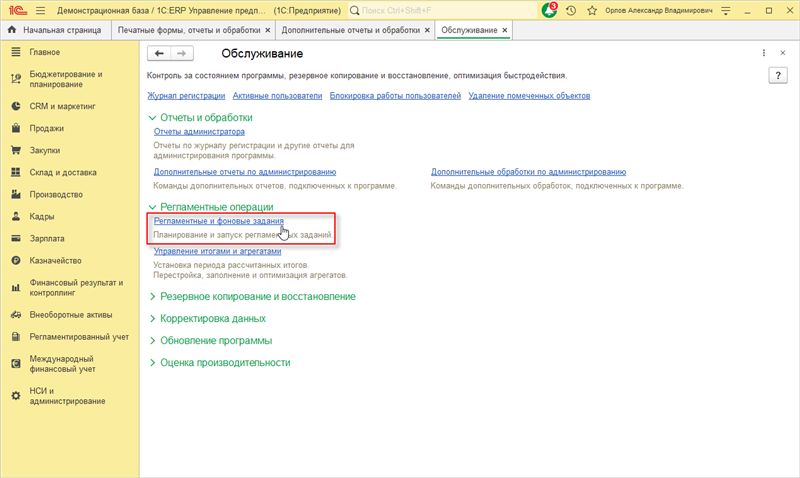

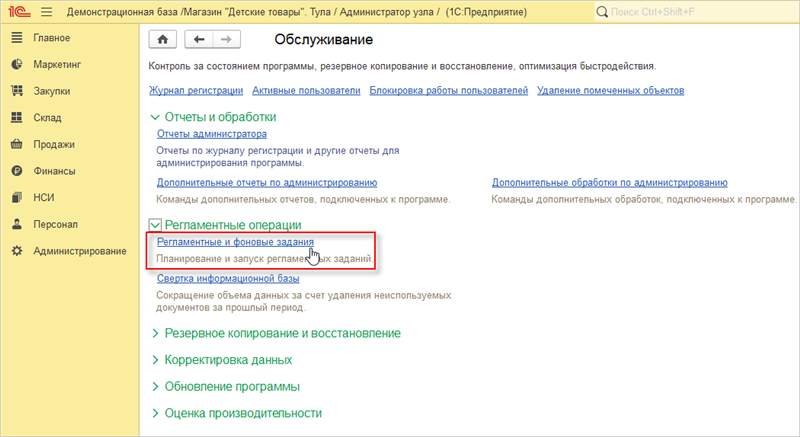

В разделе Регламентные операции выберите Регламентные и фоновые задания:

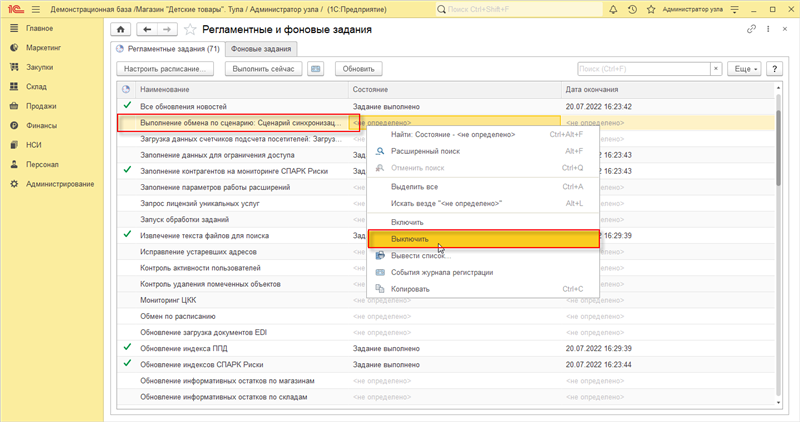

Правой кнопкой мыши кликните на регламентное задание Выполнение обмена по сценарию: Сценарий синхронизации для "Детские товары" и нажмите Выключить:

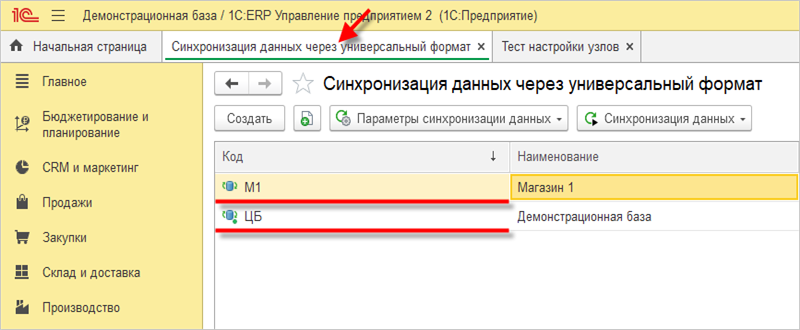

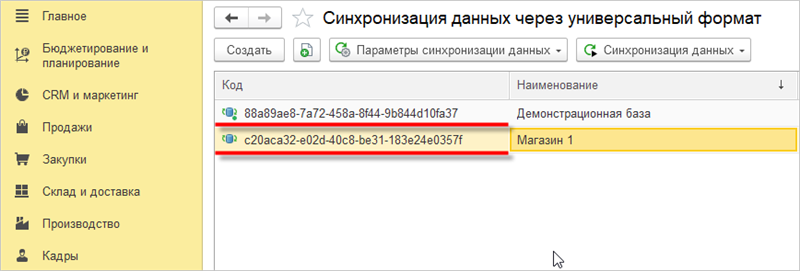

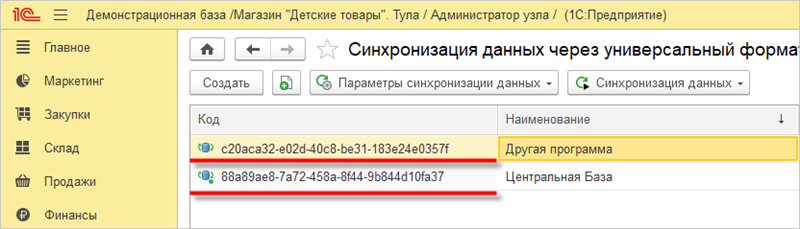

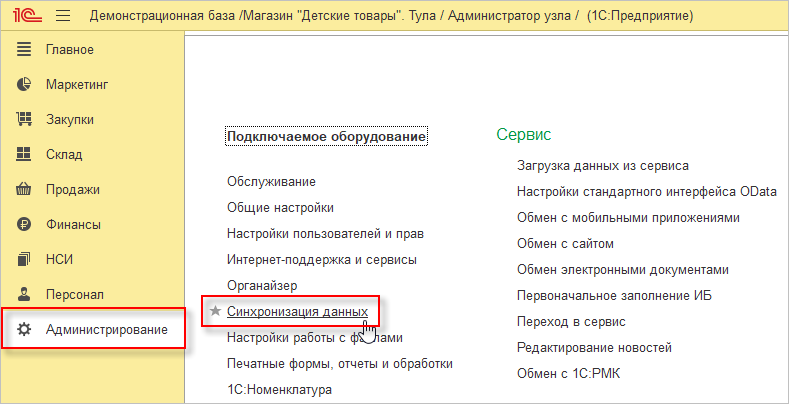

Затем, откройте форму списка настроенных обменов. Перейдите во вкладку Администрирование ⟶ Синхронизация данных:

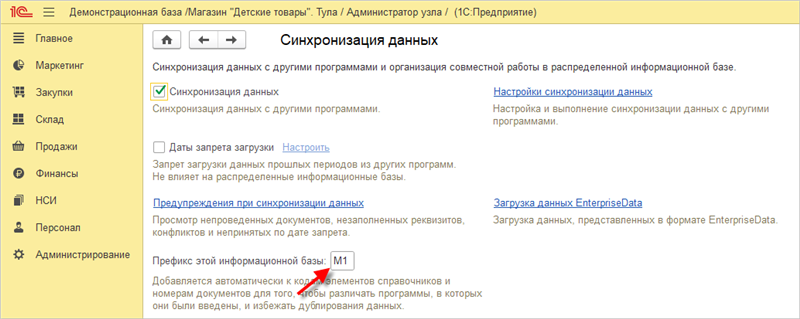

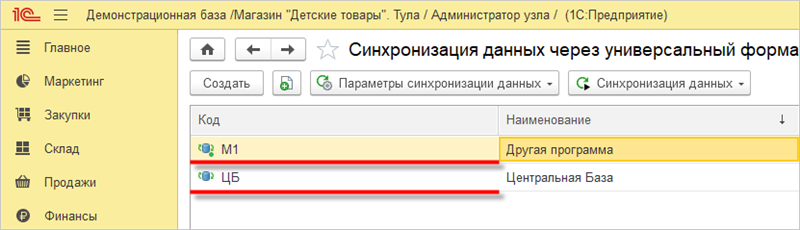

В поле Префикс информационной базы укажите М1:

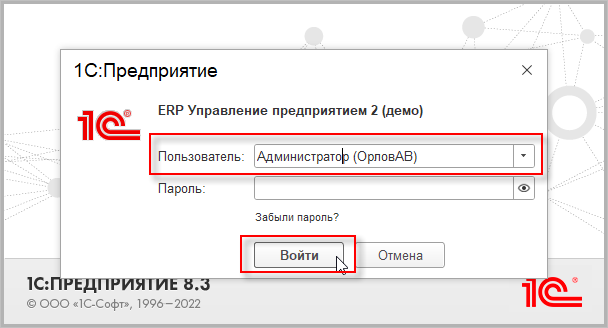

Запустите информационную базу «1С:ERP». В качестве логина укажите Администратор (Орлов АВ), поле с паролем оставьте пустым. Нажмите Войти:

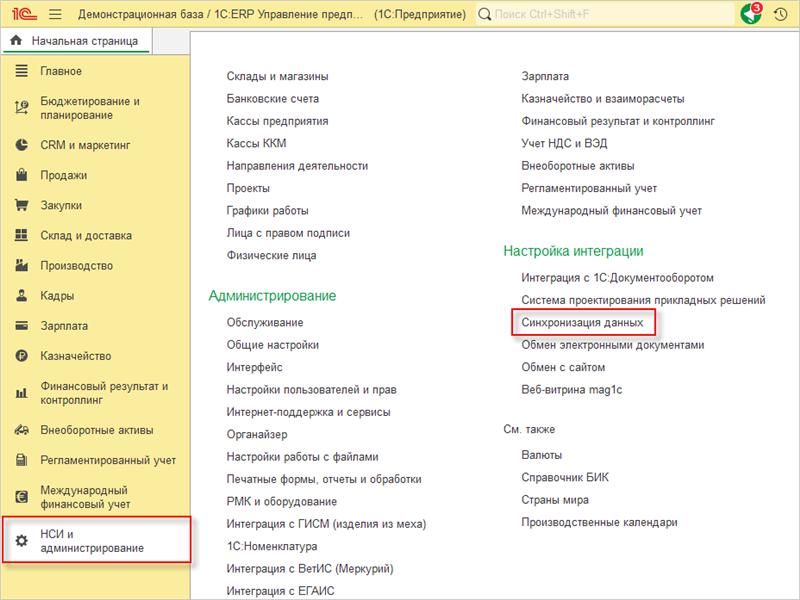

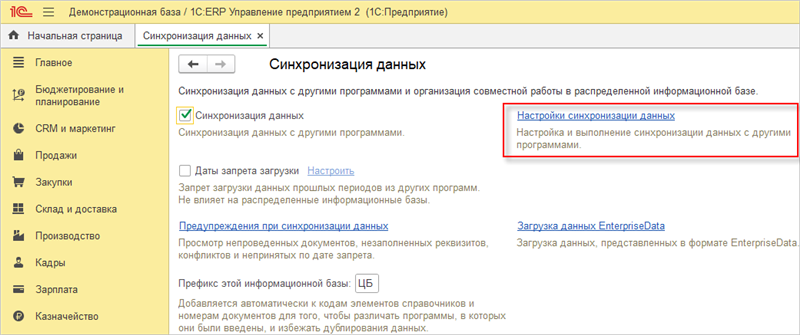

Перейдите во вкладку НСИ и Администрирование ⟶ Синхронизация данных:
В поле Префикс информационной базы укажите ЦБ:

Теперь можно приступить к редактированию конфигурации информационных баз.

Редактирование конфигурации информационных баз с использованием «1C:EDT»

Откройте «1C:EDT».

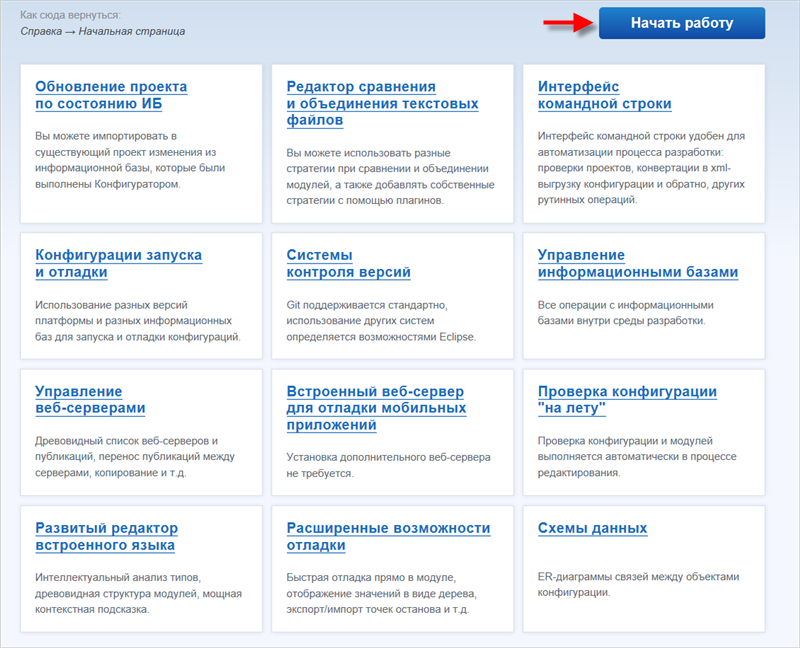

У вас откроется стартовое окно. Нажмите Начать работу:

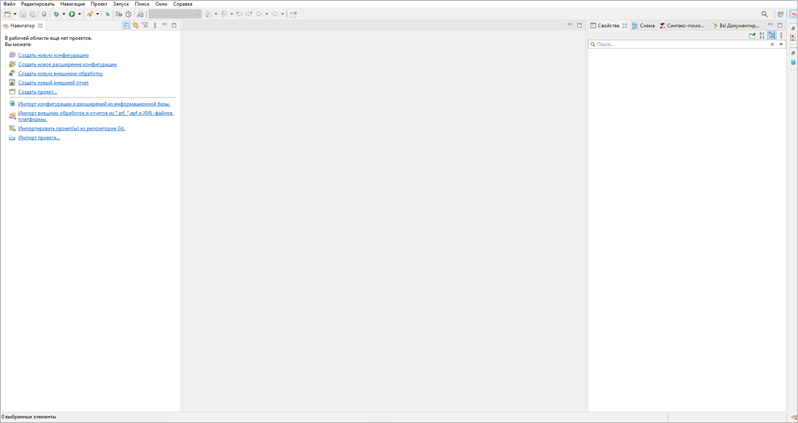

Откроется перспектива 1С:Enterprise:

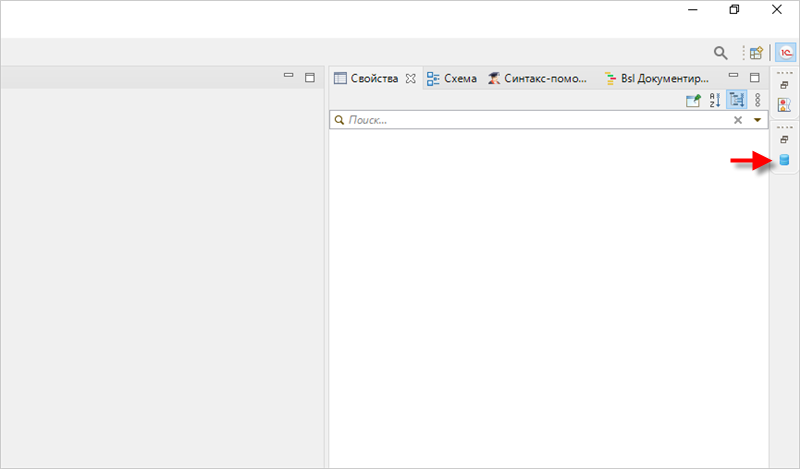

Откройте панель Информационные базы. По умолчанию она находится в правой части экрана. Однако если вы ее закрыли, вы можете открыть эту панель из главного меню основного окна, нажав Окно ⟶ Показать панель ⟶ Информационные базы:

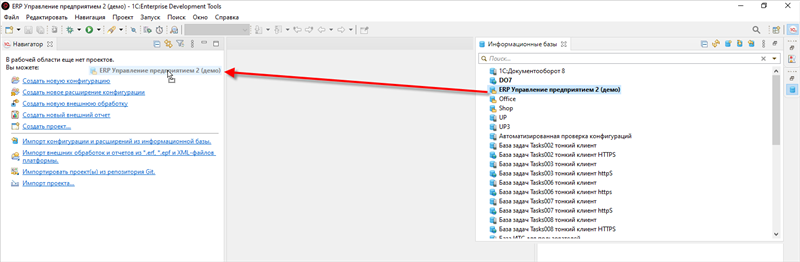

Следующим шагом в панели Информационные базы выберите базу с той конфигурацией, разработку которой вы хотите перевести в 1C:EDT. Перетащите эту информационную базу в панель Навигатор:

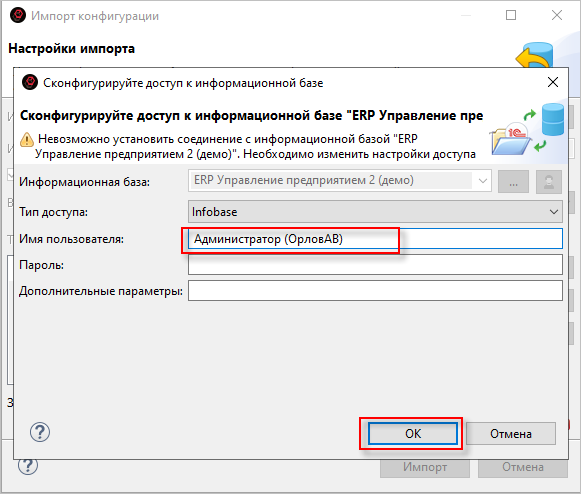

В открывшемся окне введите Имя пользователя: Администратор (ОрловАВ). Нажмите ОК:
Нажмите Импорт:

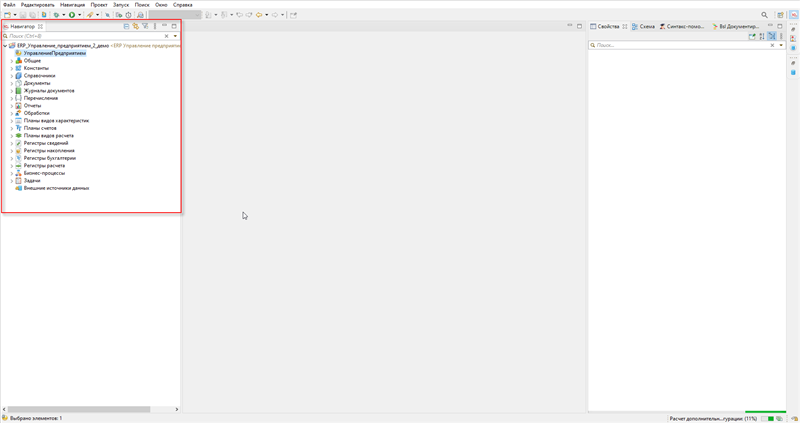

После загрузки конфигурация базы отобразится слева в окне Навигатор:

Следующим шагом создадим расширение, в котором выполним необходимые доработки для взаимодействия с «1С:Шиной».

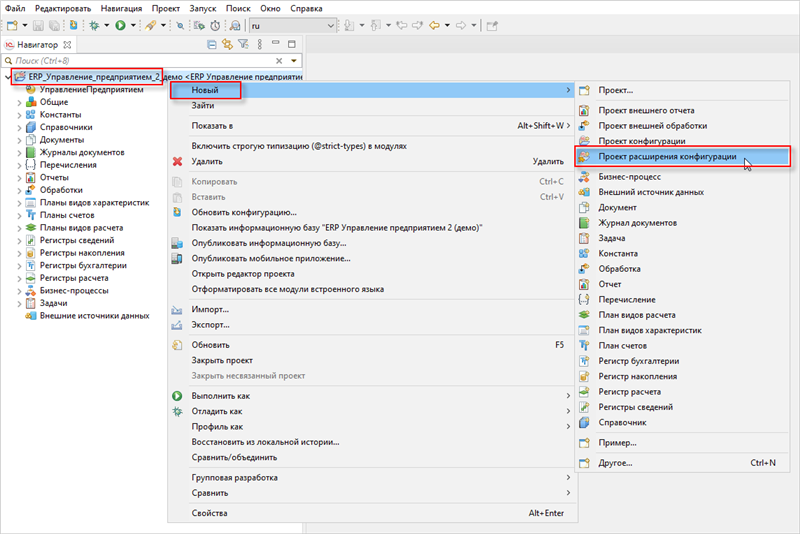

Чтобы создать расширение, правой кнопкой мыши кликните на проект, в контекстном меню выберите Новый ⟶ Проект расширения конфигурации:

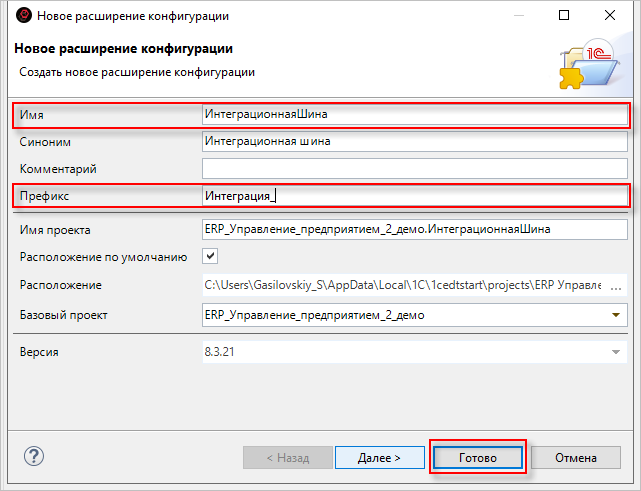

В тестовом примере необходимо задать следующие параметры:
- Имя: ИнтеграционнаяШина;
- Префикс: Интеграция_;

  После того, как заполнили необходимые поля, нажмите Готово:

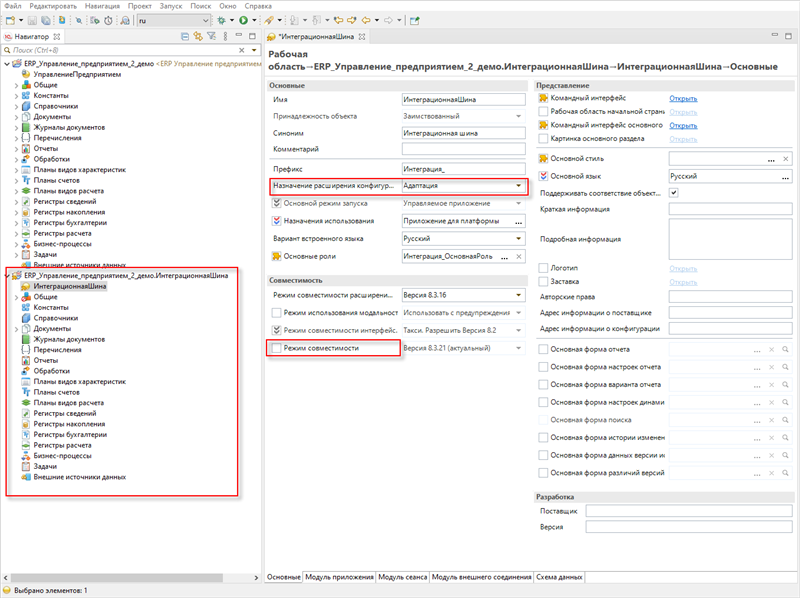

Откроется проект расширения конфигурации. Уберите флажок в поле Режим совместимости, а также убедитесь, что в поле Назначение расширения конфигурации выбрано Адаптация:

Теперь следует создать сервис интеграции в расширении. Именно этот объект отвечает за взаимодействие с «1С:Шиной». В нем задаются параметры подключения к серверу «1С:Шины».

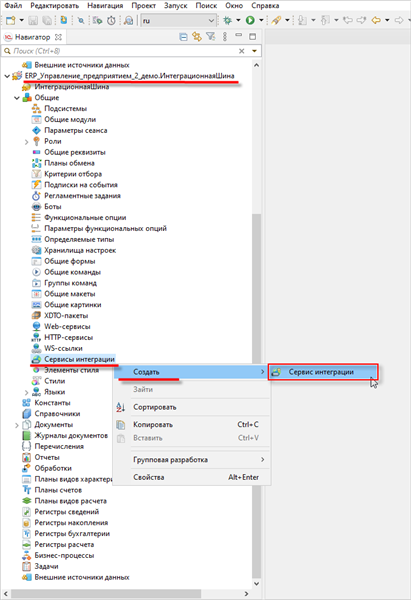

В проекте расширения откройте вкладку Общее, затем правой кнопкой мыши нажмите Сервисы интеграции, в контекстном меню выберите Создать ⟶ Сервис интеграции:

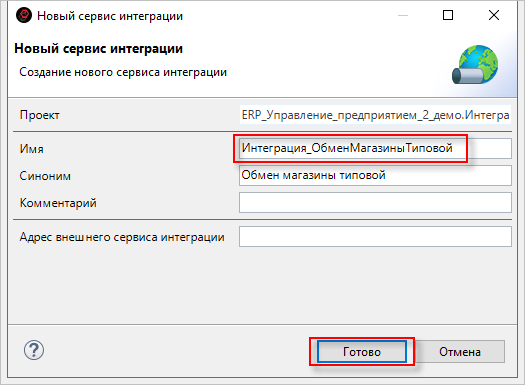

Заполните имя для сервиса интеграции. В тестовом примере его название будет Интеграция_ОбменМагазиныТиповой. Нажмите Готово:

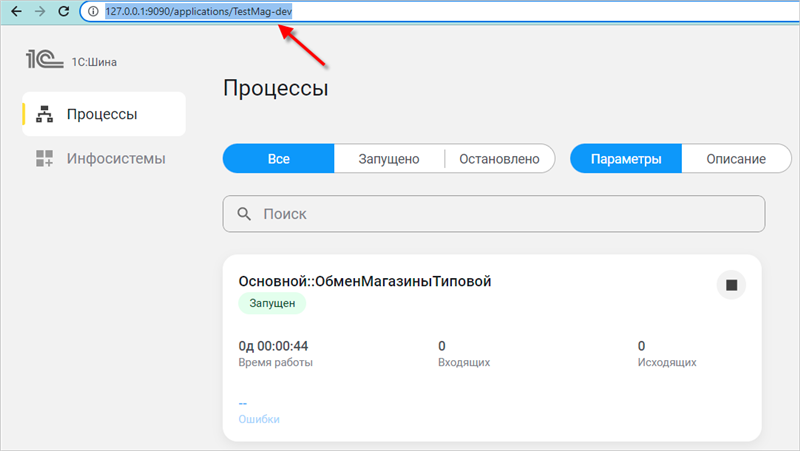

Откройте приложение «1С:Шины» в браузере и скопируйте адрес приложения:

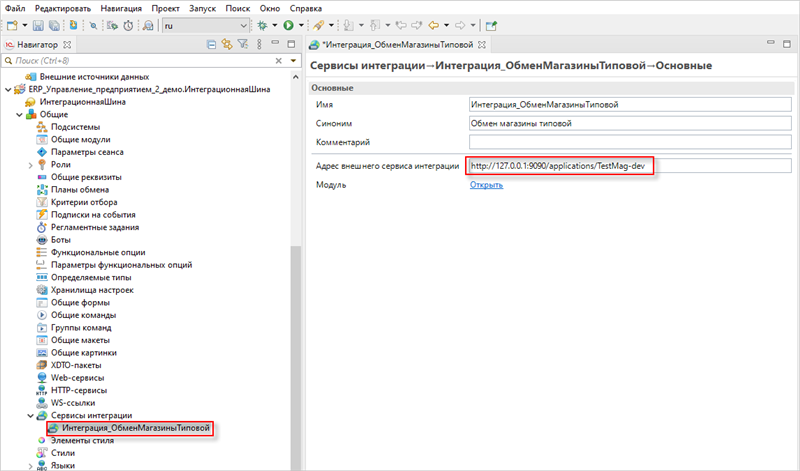

Вернитесь в среду разработки и установите скопированный адрес в качестве значения свойства Адрес внешнего сервиса интеграции:

Чтобы сохранить изменения, нажмите Ctrl + S.

Далее необходимо загрузить информацию о доступных каналах интеграции из опубликованного приложения шины.

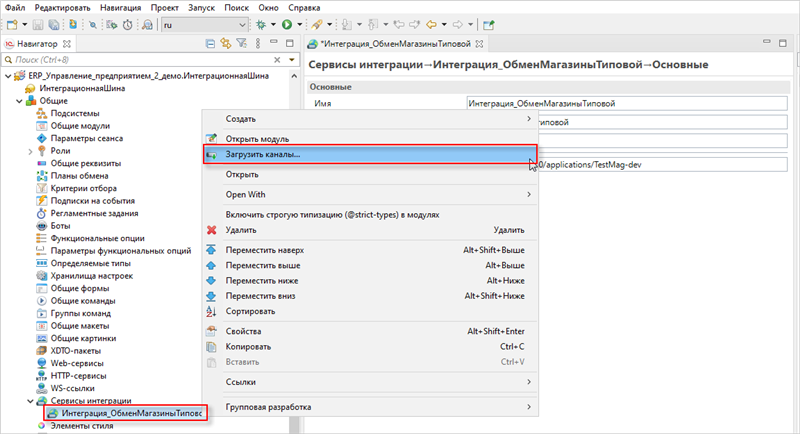

Правой кнопкой мыши нажмите на сервис интеграции Интеграция_ОбменМагазиныТиповой и выберите Загрузить каналы:

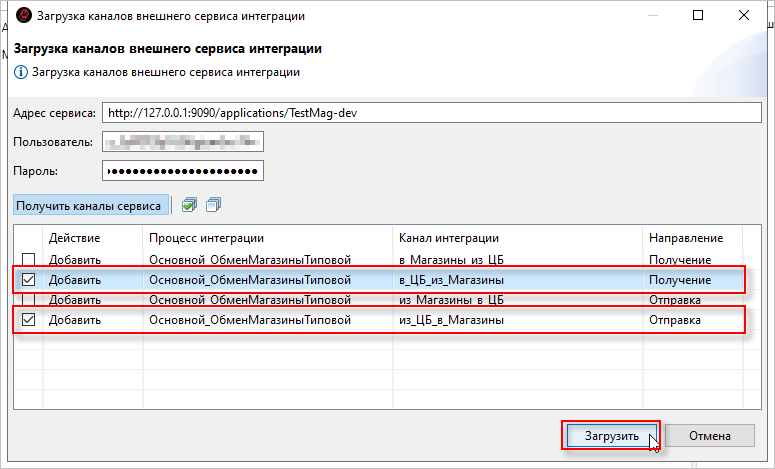

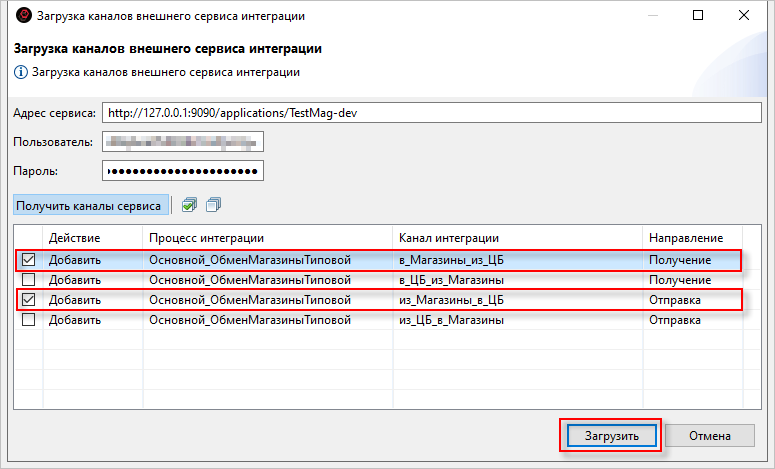

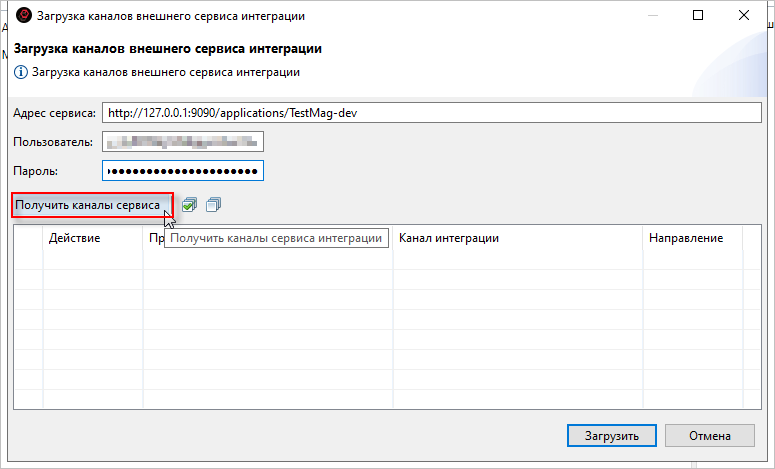

В открывшейся форме укажите идентификатор и секрет клиента, полученные на этапе создания информационной системы ЦентральнаяБаза в приложении «1С:Шины». Затем нажмите кнопку Получить каналы сервиса:
Список заполнится каналами вида Канал1СИсточник и Канал1СНазначение, созданными на этапе настройки конфигурации «1С:Шины». В списке необходимо установить отметки только для тех каналов, которые относятся к узлу ЦентральнаяБаза (в_ЦБ_из_Магазины и из_ЦБ_в_Магазины). Нажмите Загрузить:

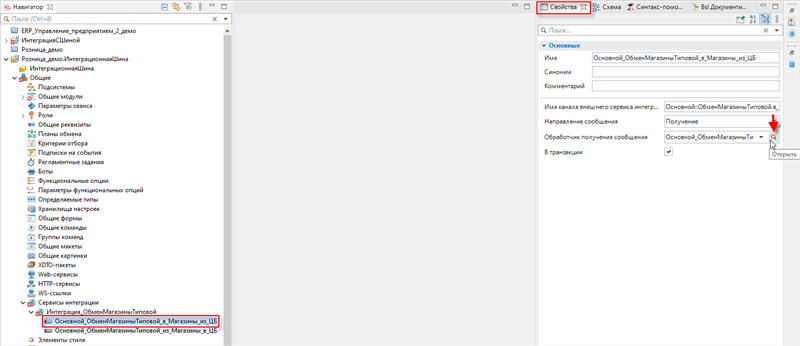

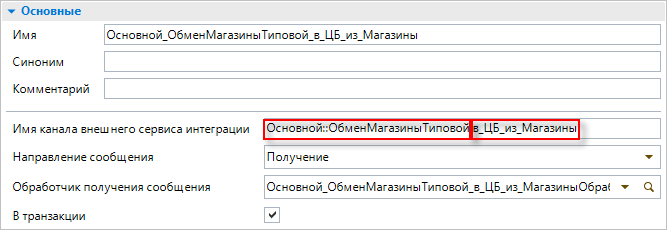

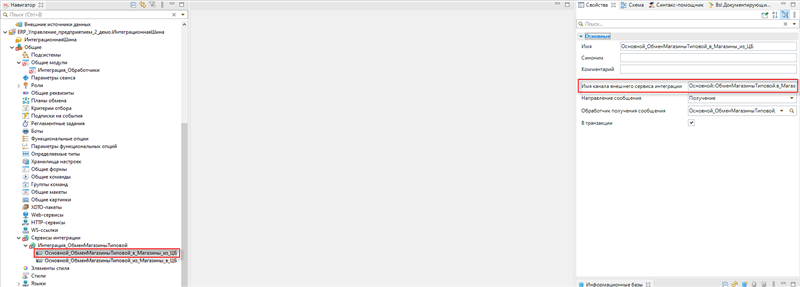

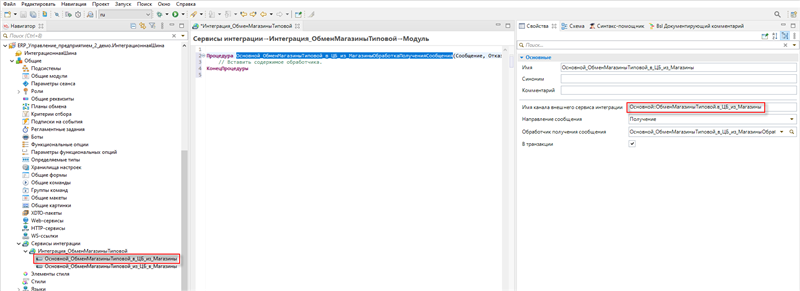

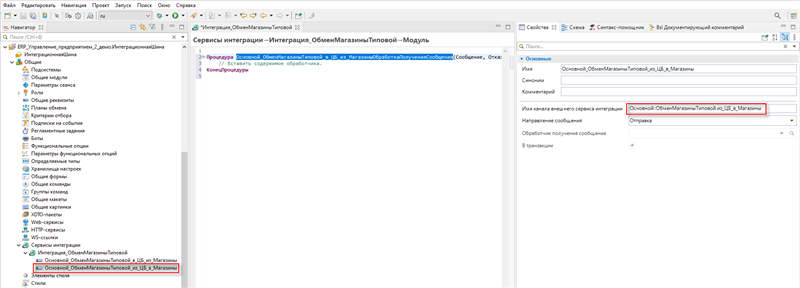

Кликните на добавленный канал интеграции Основной_ОбменМагазиныТиповой_в_ЦБ_из_Магазины. В панели Свойства, в поле Имя канала внешнего сервиса интеграции по умолчанию может стоять Основной_ОбменМагазиныТиповой.в_ЦБ_из_Магазины. Вам следует изменить это значение на Основной::ОбменМагазиныТиповой.в_ЦБ_из_Магазины:

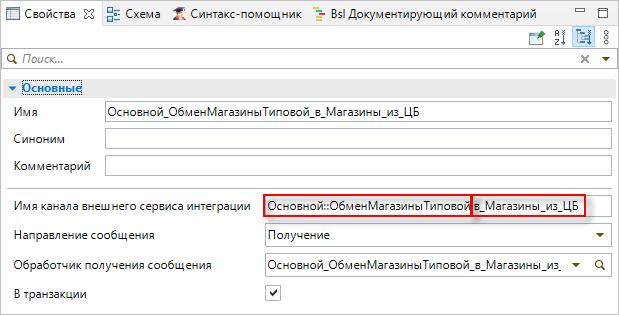

Имя канала внешнего сервиса интеграции должно совпадать с тем названием, которое у вас указано в «1С:Шине»:

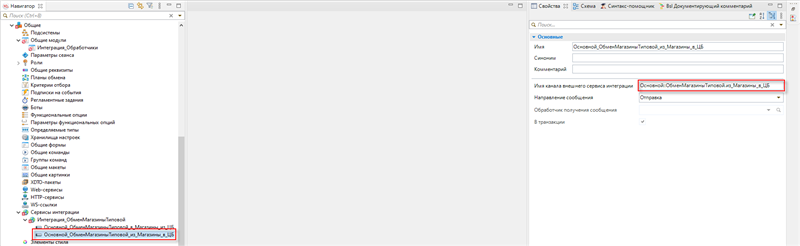

Аналогичным образом перейдите в свойства канала Основной_ОбменМагазиныТиповой_из_ЦБ_в_Магазины и переименуйте имя канала внешнего сервиса интеграции в Основной::ОбменМагазиныТиповой.из_ЦБ_в_Магазины:

Для реализации обработчиков отправки и получения сообщений необходимо создать в расширении общий серверный модуль Интеграция_Обработчики.

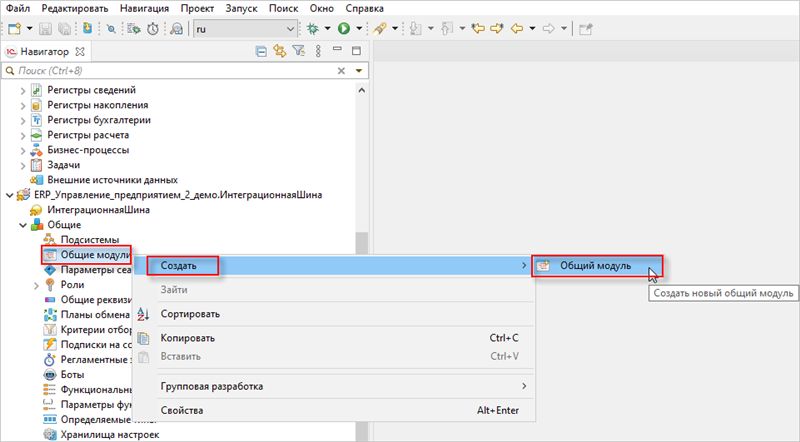

Для этого в проекте расширения нажмите правой кнопкой мыши на вкладку Общие модули, затем Создать ⟶ Общий модуль:

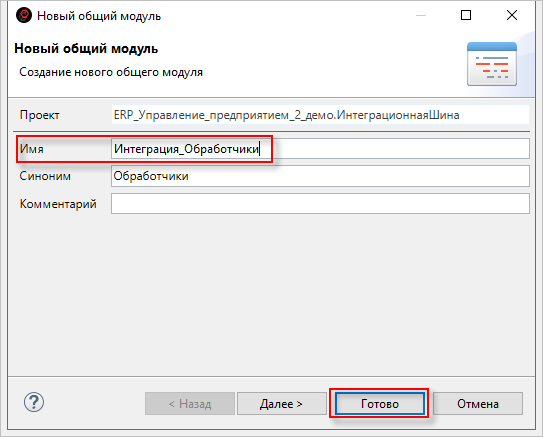

Заполните поле Имя и нажмите Готово:
У вас откроется окно редактора модуля Интеграция_Обработчики:

Напишите следующий код:

Процедура ОбработатьВходящееСообщение(Сообщение, Отказ) Экспорт
	СобытиеЖурналаРегистрации = "Сервисы интеграции.Обработка";
	ТекстСообщения = "Обрабатывается сообщение ID:" + Сообщение.Идентификатор + Символы.ВК + "  От : "
		+ Сообщение.КодОтправителя;
	ЗаписьЖурналаРегистрации(СобытиеЖурналаРегистрации, УровеньЖурналаРегистрации.Информация, , , ТекстСообщения);

	Попытка
		РазмерСообщения = Сообщение.Параметры.Получить("РазмерСообщения");
		Если РазмерСообщения <> Неопределено Тогда
			РазмерБуфера = Число(РазмерСообщения);
		Иначе
			РазмерБуфера = 1024;
		КонецЕсли;

		Тело = Новый БуферДвоичныхДанных(0);
		Буфер = Новый БуферДвоичныхДанных(РазмерБуфера);
		Поток = Сообщение.ПолучитьТелоКакПоток();

		Пока Истина Цикл
			Прочитано = Поток.Прочитать(Буфер, 0, РазмерБуфера);
			Если Прочитано > 0 Тогда
				Тело = Тело.Соединить(Буфер);
			КонецЕсли;

			Если Прочитано < РазмерБуфера Тогда
				Прервать;
			КонецЕсли;
		КонецЦикла;

		ВходящееСообщение = ПолучитьСтрокуИзБуфераДвоичныхДанных(Тело);
		ОбменДаннымиСервер.ВыполнитьЗагрузкуДляУзлаИнформационнойБазыЧерезСтроку(
			"СинхронизацияДанныхЧерезУниверсальныйФормат", Сообщение.КодОтправителя, ВходящееСообщение);

	Исключение
		Отказ = Истина;
		СобытиеЖурналаРегистрации = "Сервисы интеграции.Обработка";
		ТекстСообщения = ОписаниеОшибки() + ". Не удалось обработать сообщение ID:" + Сообщение.Идентификатор
			+ " от : " + Сообщение.КодОтправителя;
		ЗаписьЖурналаРегистрации(СобытиеЖурналаРегистрации, УровеньЖурналаРегистрации.Ошибка, , , ТекстСообщения);
	КонецПопытки;
КонецПроцедуры

Процедура СформироватьИсходящееСообщенияДляУзлаОбмена(СервисИнтеграции, КаналИнтеграции, УзелОбмена) Экспорт
	СобытиеЖурналаРегистрации = "Сервисы интеграции.Обработка";
	ТекстСообщения = "Формирование сообщений шины.";
	ЗаписьЖурналаРегистрации(СобытиеЖурналаРегистрации, УровеньЖурналаРегистрации.Информация, , , ТекстСообщения);

	Попытка
		АдресХраненияРезультата = "";
		ОбменДаннымиСервер.ВыполнитьВыгрузкуДляУзлаИнформационнойБазыВоВременноеХранилище(
			"СинхронизацияДанныхЧерезУниверсальныйФормат", УзелОбмена, АдресХраненияРезультата);
		Если АдресХраненияРезультата <> "" Тогда
			Сообщение = СервисыИнтеграции[СервисИнтеграции].СоздатьСообщение();
			Сообщение.КодПолучателя = УзелОбмена;
			Тело = Сообщение.ПолучитьТелоКакПоток();
			Буфер = ПолучитьБуферДвоичныхДанныхИзДвоичныхДанных(ПолучитьИзВременногоХранилища(АдресХраненияРезультата));
			Тело.Записать(Буфер, 0, Буфер.Размер);
			Тело.Закрыть();
			Сообщение.Параметры.Вставить("РазмерСообщения", Буфер.Размер);
			СервисыИнтеграции[СервисИнтеграции][КаналИнтеграции].ОтправитьСообщение(Сообщение);
		КонецЕсли;

	Исключение
		СобытиеЖурналаРегистрации = "Сервисы интеграции.Обработка";
		ТекстСообщения = ОписаниеОшибки() + ". Не удалось сформировать сообщение для узла:" + УзелОбмена;
		ЗаписьЖурналаРегистрации(СобытиеЖурналаРегистрации, УровеньЖурналаРегистрации.Ошибка, , , ТекстСообщения);
	КонецПопытки;
КонецПроцедуры

Чтобы сохранить, нажмите Ctrl + S.

Какие процедуры будут осуществляться, в результате работы модуля:

Обработчик ОбработатьВходящееСообщение: в нем будет происходить получение тела сообщения, и вызов процедуры ВыполнитьЗагрузкуДляУзлаИнформационнойБазыЧерезСтроку общего модуля ОбменДаннымиСервер для конвертации полученного сообщения.
Обработчик СформироватьИсходящееСообщенияДляУзлаОбмена: с помощью этого метода будет формироваться вызов процедуры ВыполнитьВыгрузкуДляУзлаИнформационнойБазыВоВременноеХранилище общего модуля ОбменДаннымиСервер для формирования исходящего сообщения, и дальнейшая отправка сформированного сообщения в «1С:Шина».

При получении сообщения в целевой информационной базе запускается фоновое задание, которое вызывает обработчик соответствующего канала, поэтому необходимо в модуле сервиса интеграции Интеграция_ОбменМагазиныТиповой указать обработчик входящего сообщения. В момент загрузки канала в_ЦБ_из_Магазины был создан пустой обработчик Основной_ОбменМагазиныТиповой_в_ЦБ_из_МагазиныОбработкаПолученияСообщения. В него необходимо добавить вызов созданной процедуры ОбработатьВходящееСообщение из модуля Интеграция_Обработчики.

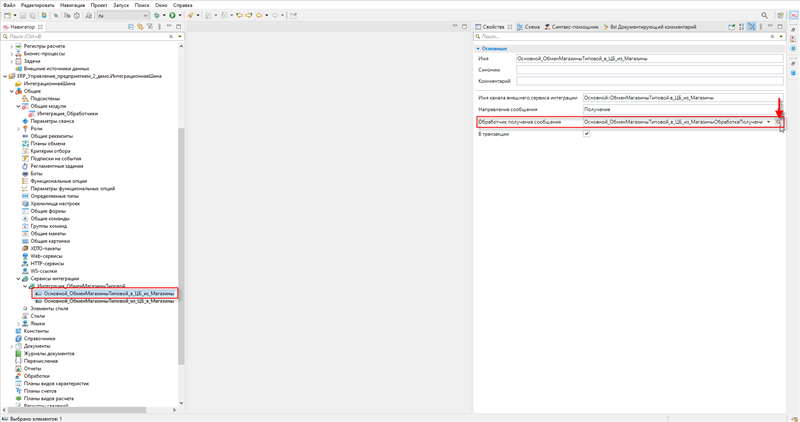

Кликните на канал Основной_ОбменМагазиныТиповой_в_ЦБ_из_Магазины. В панели Свойства в поле Обработчик получения сообщения нажмите на значок лупы:

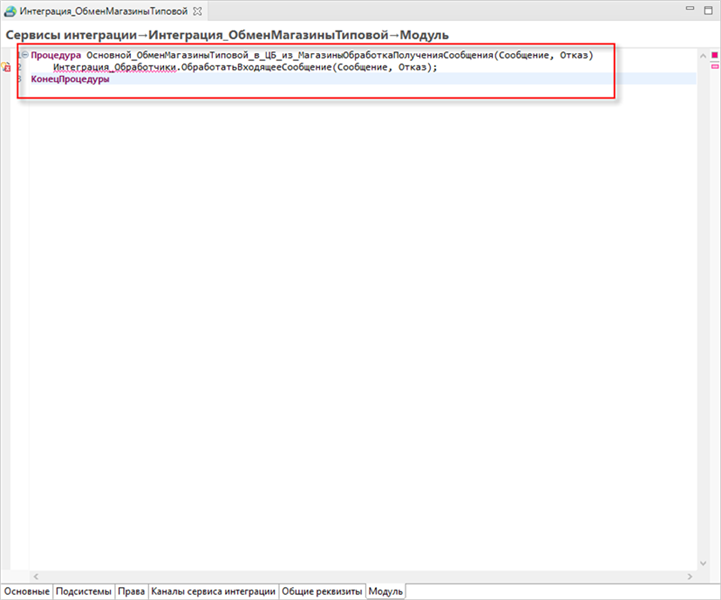

Откроется окно редактора модуля. Вставьте в него код:

Процедура Основной_ОбменМагазиныТиповой_в_ЦБ_из_МагазиныОбработкаПолученияСообщения(Сообщение, Отказ)
	Интеграция_Обработчики.ОбработатьВходящееСообщение(Сообщение, Отказ);
КонецПроцедуры

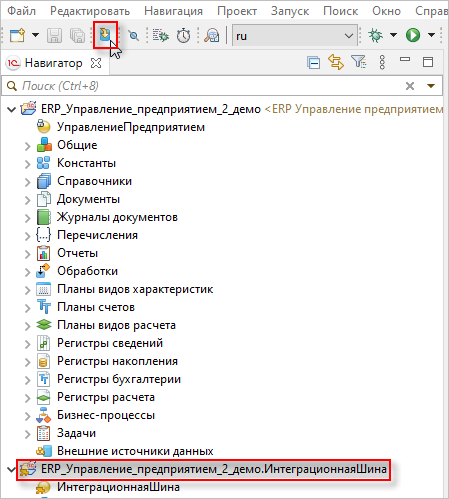

После того, как мы закончили редактировать проект расширения, данное расширение необходимо загрузить в информационную базу «1С:ERP».

Для этого кликните на расширение и затем, в панели инструментов, нажмите на кнопку Обновить разрабатываемые приложения:

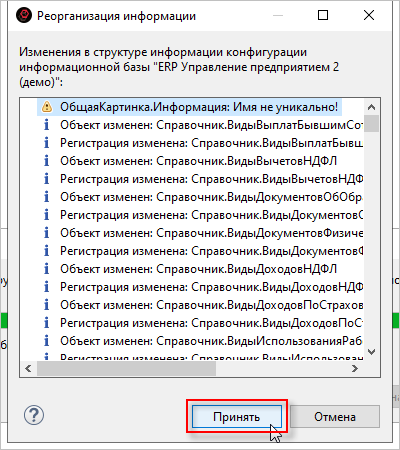

Откроется окно с сообщением о том, что будет выполнена реструктуризация базы данных, нажмите Принять:

Следующим шагом скорректируем проект расширения, чтобы добавить его в информационную базу «1С:Розница».

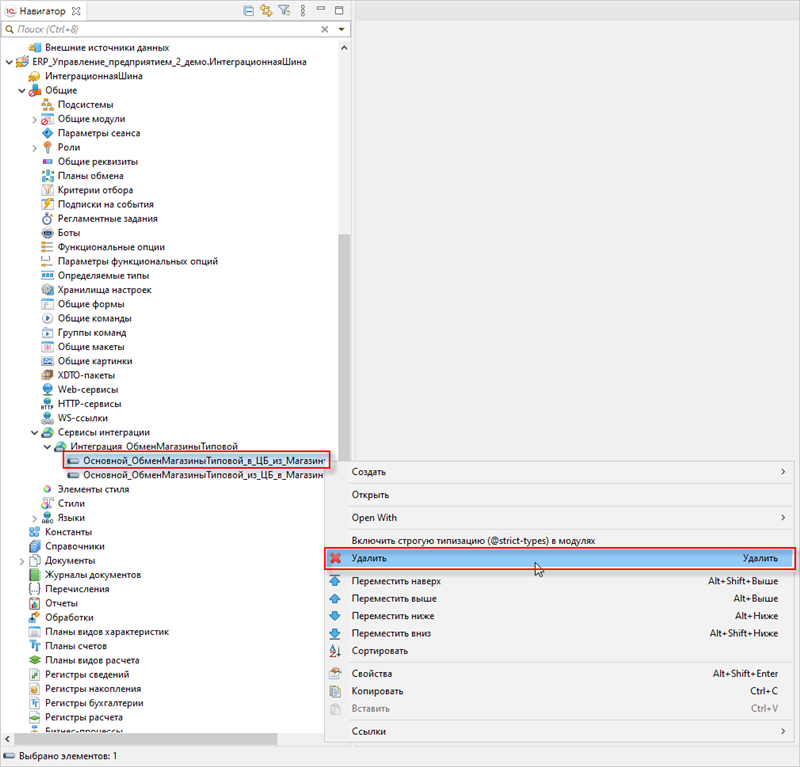

В первую очередь следует заменить каналы интеграции на каналы интеграции для узла Магазины. В проекте расширения перейдите во вкладку Общие ⟶ Сервисы интеграции ⟶ Интеграция_ОбменМагазиныТиповой и кликните правой кнопкой мыши на канал. В контекстном меню выберите Удалить:

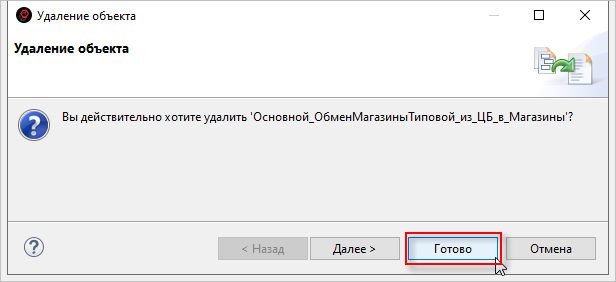

В открывшемся окне подтвердите удаление, нажав Готово:

Аналогичным образом удалите второй канал.
Теперь следует выполнить загрузку новых каналов. Правой кнопкой мыши нажмите на сервис интеграции Интеграция_ОбменМагазиныТиповой и выберите Загрузить каналы:
В открывшейся форме укажите идентификатор и секрет клиента, полученные на этапе создания информационной системы Магазин в приложении «1С:Шины». Затем нажмите кнопку Получить каналы сервиса:
Список заполнится каналами вида Канал1СИсточник и Канал1СНазначение, созданными на этапе настройки конфигурации «1С:Шины». В списке необходимо установить отметки только для тех каналов, которые относятся к узлу Магазины (в_Магазины_из_ЦБ и из_Магазины_в_ЦБ). Нажмите Загрузить:
Кликните на добавленный канал интеграции Основной_ОбменМагазиныТиповой_в_Магазины_из_ЦБ. В панели Свойства, в поле Имя канала внешнего сервиса интеграции по умолчанию может стоять Основной_ОбменМагазиныТиповой.в_Магазины_из_ЦБ. Вам следует изменить это значение на Основной::ОбменМагазиныТиповой.в_Магазины_из_ЦБ:

Имя канала внешнего сервиса интеграции должно совпадать с тем названием, которое у вас указано в «1С:Шине»:
Аналогичным образом перейдите в свойства канала Основной_ОбменМагазиныТиповой_из_Магазины_в_ЦБ и переименуйте имя канала внешнего сервиса интеграции в Основной::ОбменМагазиныТиповой.из_Магазины_в_ЦБ:
Затем кликните на канал Основной_ОбменМагазиныТиповой.в_Магазины_из_ЦБ. Во вкладке Свойства в поле Обработчик получения сообщения нажмите на значок лупы:

Откроется модуль обработчика. Убедитесь, что в модуле стоит следующий код:

Процедура Основной_ОбменМагазиныТиповой_в_Магазины_из_ЦБОбработкаПолученияСообщения(Сообщение, Отказ)
	Интеграция_Обработчики.ОбработатьВходящееСообщение(Сообщение, Отказ);
КонецПроцедуры

Чтобы сохранить изменения, нажмите Ctrl + S.

Настройка конфигурации расширения закончена. Чтобы загрузить конфигурацию в информационную базу «1С:Розница» перетащите проект расширения из панели Навигатор в эту информационную базу:
В открывшемся окне нажмите Готово:

Следующим шагом следует изменить настройки безопасности у расширений конфигурации. Это можно сделать, запустив информационные базы в режиме Конфигуратора.

Первым шагом изменим настройки в информационной базе «1С:ERP».

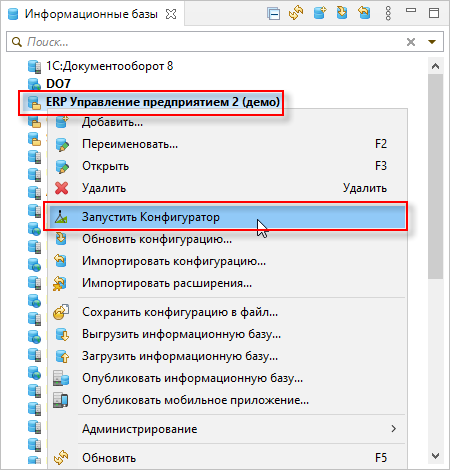

Кликните правой кнопкой мыши на информационную базу и в контекстном меню выберите Запустить конфигуратор:

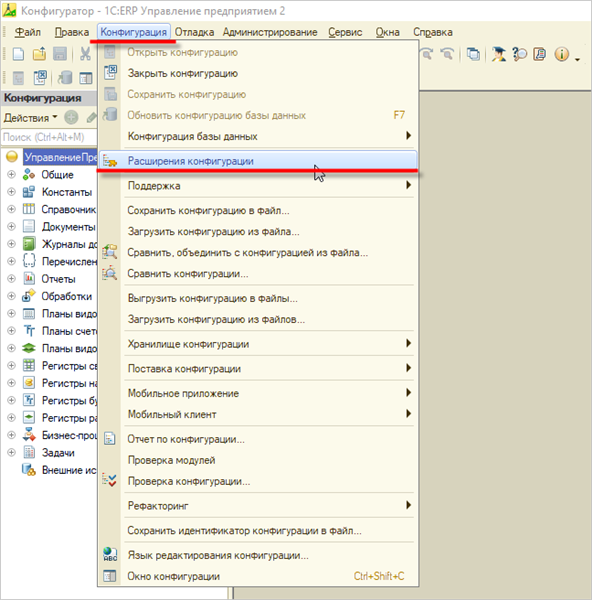

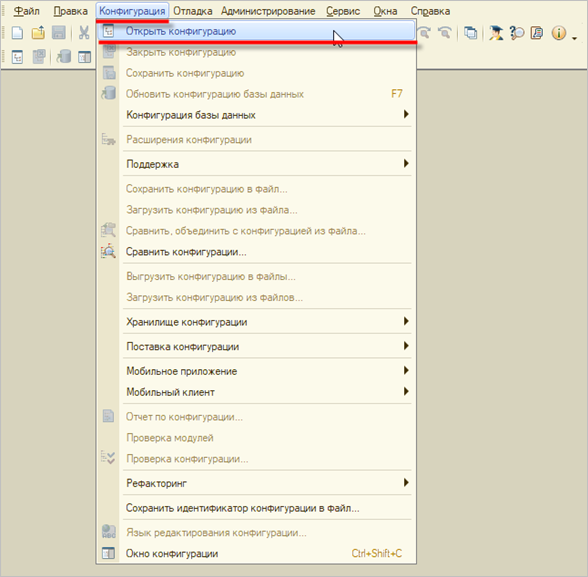

Откроется окно Конфигуратора. В панели вверху выберите Конфигурация ⟶ Открыть конфигурацию:
Затем снова перейдите во вкладку Конфигурация и выберите Расширения конфигурации:

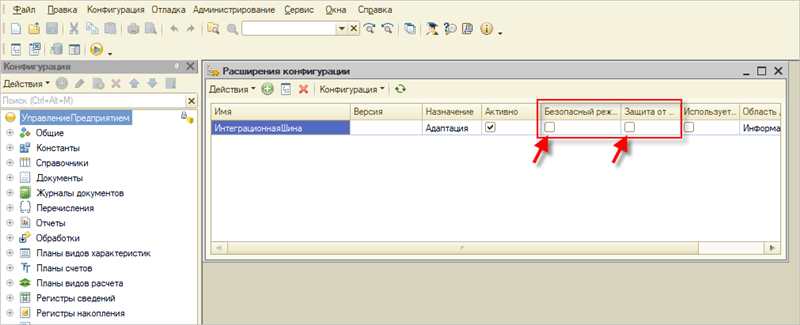

Откроется окно с настройками расширения конфигурации. Снимите флажки в полях Безопасный режим и Защита от опасных действий:

Закройте конфигуратор.

Теперь следует повторить те же самые действия для информационной базы 1С: Розница.

Кликните правой кнопкой мыши на информационную базу и в контекстном меню выберите Запустить конфигуратор:
Откроется окно Конфигуратора. В панели вверху выберите Конфигурация ⟶ Открыть конфигурацию:

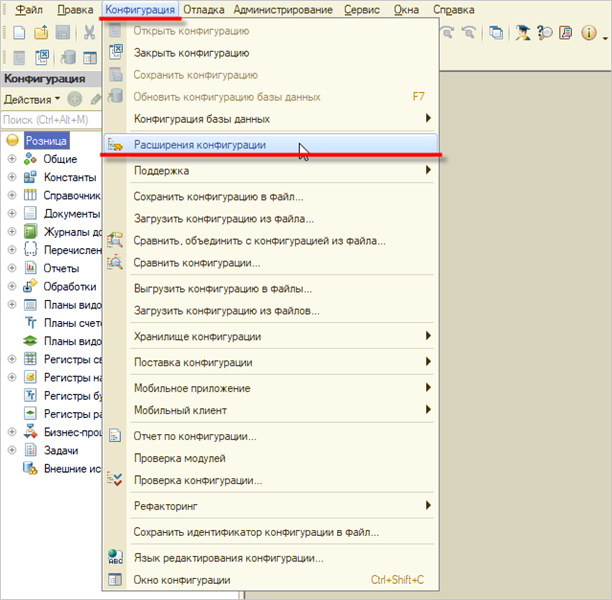

Затем снова перейдите во вкладку Конфигурация и выберите Расширения конфигурации:
Откроется окно с настройками расширения конфигурации. Снимите флажки в полях Безопасный режим и Защита от опасных действий:

Закройте конфигуратор.

Создание внешней обработки

Следующим шагом создадим регламентные задания для формирования и обработки сообщений. Чтобы сформировать регламентные задания без доработки конфигурации необходимо создать внешнюю обработку, в модуле которой будет реализован вызов серверных методов. Следует создать две обработки: для базы «1С:ERP» и для базы «1С:Розница».

Вначале создадим обработку для «1С:ERP».

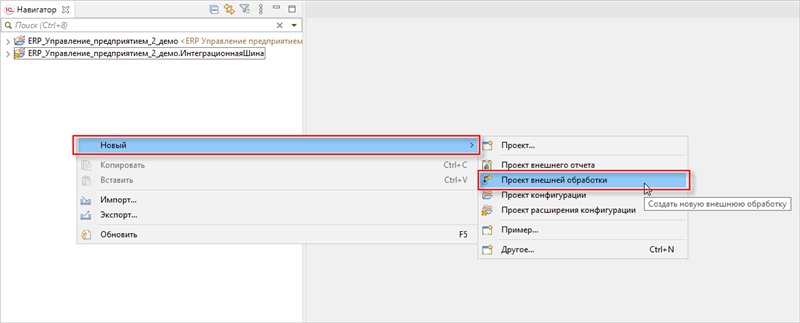

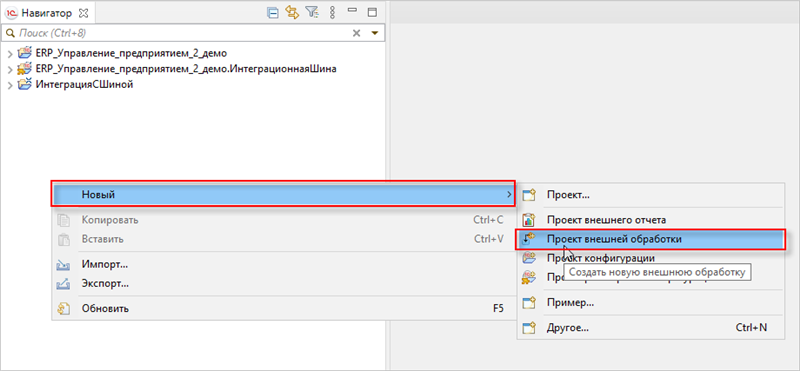

Правой кнопкой мыши кликните в панели Навигатора. В контекстном меню выберите Новый ⟶ Проект внешней обработки:

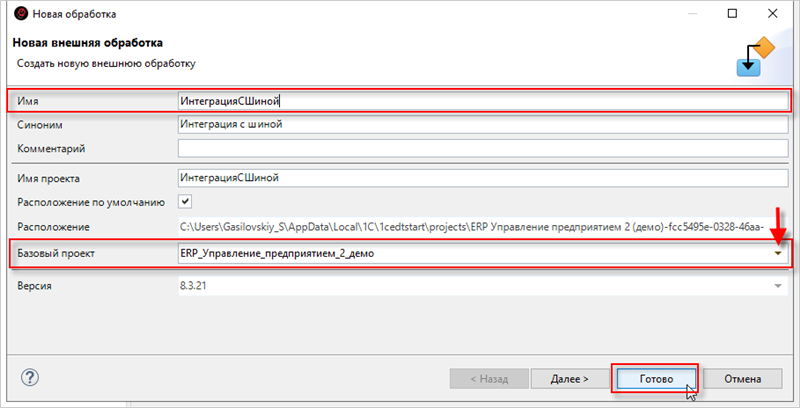

Откроется окно создания внешней обработки. Задайте имя ИнтеграцияСШиной, а в поле Базовый проект нажмите на значок раскрывающегося списка и выберите ERP_Управление_предприятием_2_демо. Нажмите Готово:

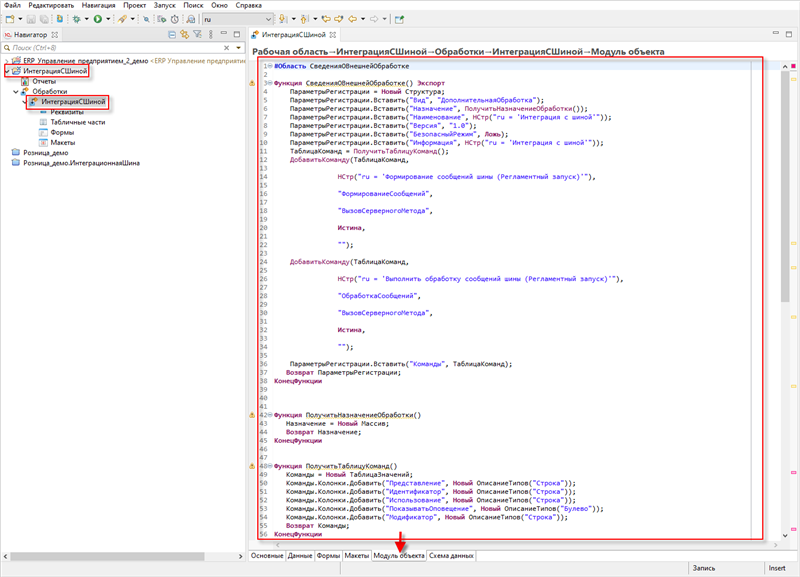

Далее необходимо написать модуль обработки. Для этого в окне редактора обработки перейдите во вкладку Модуль объекта:

Напишите следующий код:

// Область СведенияОВнешнейОбработке

Функция СведенияОВнешнейОбработке() Экспорт
    ПараметрыРегистрации = Новый Структура;
    ПараметрыРегистрации.Вставить("Вид", "ДополнительнаяОбработка");
    ПараметрыРегистрации.Вставить("Назначение", ПолучитьНазначениеОбработки());
    ПараметрыРегистрации.Вставить("Наименование", НСтр("ru = 'Интеграция с шиной'"));
    ПараметрыРегистрации.Вставить("Версия", "1.0");
    ПараметрыРегистрации.Вставить("БезопасныйРежим", Ложь);
    ПараметрыРегистрации.Вставить("Информация", НСтр("ru = 'Интеграция с шиной'"));
    ТаблицаКоманд = ПолучитьТаблицуКоманд();
    ДобавитьКоманду(ТаблицаКоманд,
                НСтр("ru = 'Формирование сообщений шины (Регламентный запуск)'"),
                "ФормированиеСообщений",
                "ВызовСерверногоМетода",
                Истина,
                "");

    ДобавитьКоманду(ТаблицаКоманд,
                НСтр("ru = 'Выполнить обработку сообщений шины (Регламентный запуск)'"),
                "ОбработкаСообщений",
                "ВызовСерверногоМетода",
                Истина,
                "");

    ПараметрыРегистрации.Вставить("Команды", ТаблицаКоманд);
   Возврат ПараметрыРегистрации;
КонецФункции



Функция ПолучитьНазначениеОбработки()
   Назначение = Новый Массив;
   Возврат Назначение;
КонецФункции


Функция ПолучитьТаблицуКоманд()
   Команды = Новый ТаблицаЗначений;
   Команды.Колонки.Добавить("Представление", Новый ОписаниеТипов("Строка"));
   Команды.Колонки.Добавить("Идентификатор", Новый ОписаниеТипов("Строка"));
   Команды.Колонки.Добавить("Использование", Новый ОписаниеТипов("Строка"));
   Команды.Колонки.Добавить("ПоказыватьОповещение", Новый ОписаниеТипов("Булево"));
   Команды.Колонки.Добавить("Модификатор", Новый ОписаниеТипов("Строка"));
   Возврат Команды;
КонецФункции



Процедура ДобавитьКоманду(ТаблицаКоманд, Представление, Идентификатор, Использование, ПоказыватьОповещение = Ложь,
     Модификатор = "")

  НоваяКоманда = ТаблицаКоманд.Добавить();
  НоваяКоманда.Представление = Представление;
  НоваяКоманда.Идентификатор = Идентификатор;
  НоваяКоманда.Использование = Использование;
  НоваяКоманда.ПоказыватьОповещение = ПоказыватьОповещение;
  НоваяКоманда.Модификатор = Модификатор;
КонецПроцедуры

// КонецОбласти



// Область СлужебныеОбработчики

Процедура ВыполнитьКоманду(ИдентификаторКоманды) Экспорт
   Если ИдентификаторКоманды = "ФормированиеСообщений" Тогда
     Запрос = Новый Запрос;
     Запрос.Текст =
         "ВЫБРАТЬ

           |    СинхронизацияДанныхЧерезУниверсальныйФормат.Код КАК Код

           |ИЗ

           |    ПланОбмена.СинхронизацияДанныхЧерезУниверсальныйФормат КАК СинхронизацияДанныхЧерезУниверсальныйФормат

           |ГДЕ

           |    НЕ СинхронизацияДанныхЧерезУниверсальныйФормат.ЭтотУзел

           |    И НЕ СинхронизацияДанныхЧерезУниверсальныйФормат.ПометкаУдаления";
           РезультатЗапроса = Запрос.Выполнить();
           Если Не РезультатЗапроса.Пустой() Тогда
           Выборка = РезультатЗапроса.Выбрать();
                Пока Выборка.Следующий() Цикл
                    Интеграция_Обработчики.СформироватьИсходящееСообщенияДляУзлаОбмена("Интеграция_ОбменМагазиныТиповой",
                       "Основной_ОбменМагазиныТиповой_из_ЦБ_в_Магазины", Выборка.Код);
                КонецЦикла;
           КонецЕсли;

        ИначеЕсли ИдентификаторКоманды = "ОбработкаСообщений" Тогда
            Попытка
                СервисыИнтеграции.ВыполнитьОбработку();
            Исключение
                СобытиеЖурналаРегистрации = "Сервисы интеграции.Обработка";
                ТекстСообщения = "Ошибка обработки сообщений шины; " + ОписаниеОшибки();
                ЗаписьЖурналаРегистрации(СобытиеЖурналаРегистрации, УровеньЖурналаРегистрации.Ошибка, , , ТекстСообщения);
            КонецПопытки;
         КонецЕсли;
КонецПроцедуры

Чтобы сохранить изменения, нажмите Ctrl + S.

Теперь создадим обработку для информационной базы «1С:Розница».

Правой кнопкой мыши кликните в панели Навигатора. В контекстном меню выберите Новый ⟶ Проект внешней обработки:
Откроется окно создания внешней обработки. Задайте имя ИнтеграцияСШинойМагазин, а в поле Базовый проект нажмите на значок раскрывающегося списка и выберите ERP_Управление_предприятием_2_демо. Нажмите Готово:

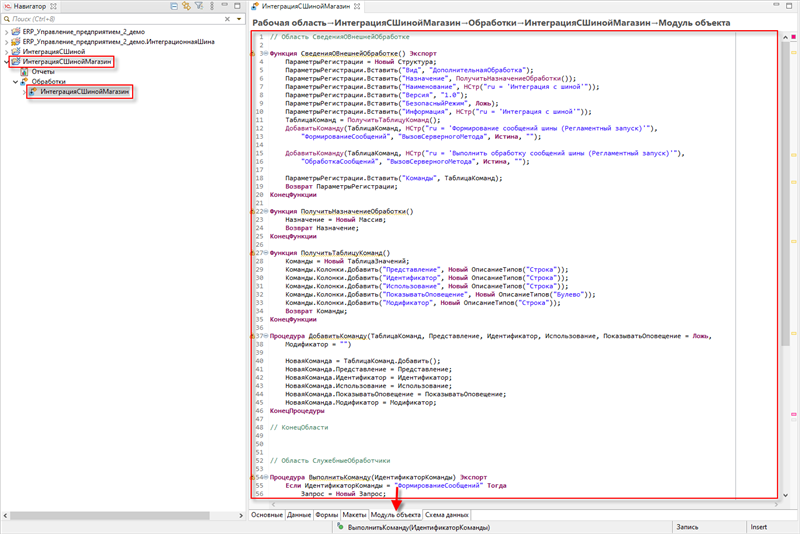

Далее необходимо написать модуль обработки. Для этого в окне редактора обработки перейдите во вкладку Модуль объекта:

Напишите следующий код:

// Область СведенияОВнешнейОбработке

Функция СведенияОВнешнейОбработке() Экспорт
    ПараметрыРегистрации = Новый Структура;
    ПараметрыРегистрации.Вставить("Вид", "ДополнительнаяОбработка");
    ПараметрыРегистрации.Вставить("Назначение", ПолучитьНазначениеОбработки());
    ПараметрыРегистрации.Вставить("Наименование", НСтр("ru = 'Интеграция с шиной'"));
    ПараметрыРегистрации.Вставить("Версия", "1.0");
    ПараметрыРегистрации.Вставить("БезопасныйРежим", Ложь);
    ПараметрыРегистрации.Вставить("Информация", НСтр("ru = 'Интеграция с шиной'"));
    ТаблицаКоманд = ПолучитьТаблицуКоманд();
    ДобавитьКоманду(ТаблицаКоманд,
                НСтр("ru = 'Формирование сообщений шины (Регламентный запуск)'"),
                "ФормированиеСообщений",
                "ВызовСерверногоМетода",
                Истина,
                "");

    ДобавитьКоманду(ТаблицаКоманд,
                НСтр("ru = 'Выполнить обработку сообщений шины (Регламентный запуск)'"),
                "ОбработкаСообщений",
                "ВызовСерверногоМетода",
                Истина,
                "");

    ПараметрыРегистрации.Вставить("Команды", ТаблицаКоманд);
   Возврат ПараметрыРегистрации;
КонецФункции



Функция ПолучитьНазначениеОбработки()
   Назначение = Новый Массив;
   Возврат Назначение;
КонецФункции


Функция ПолучитьТаблицуКоманд()
   Команды = Новый ТаблицаЗначений;
   Команды.Колонки.Добавить("Представление", Новый ОписаниеТипов("Строка"));
   Команды.Колонки.Добавить("Идентификатор", Новый ОписаниеТипов("Строка"));
   Команды.Колонки.Добавить("Использование", Новый ОписаниеТипов("Строка"));
   Команды.Колонки.Добавить("ПоказыватьОповещение", Новый ОписаниеТипов("Булево"));
   Команды.Колонки.Добавить("Модификатор", Новый ОписаниеТипов("Строка"));
   Возврат Команды;
КонецФункции



Процедура ДобавитьКоманду(ТаблицаКоманд, Представление, Идентификатор, Использование, ПоказыватьОповещение = Ложь,
     Модификатор = "")

  НоваяКоманда = ТаблицаКоманд.Добавить();
  НоваяКоманда.Представление = Представление;
  НоваяКоманда.Идентификатор = Идентификатор;
  НоваяКоманда.Использование = Использование;
  НоваяКоманда.ПоказыватьОповещение = ПоказыватьОповещение;
  НоваяКоманда.Модификатор = Модификатор;
КонецПроцедуры

// КонецОбласти



// Область СлужебныеОбработчики

Процедура ВыполнитьКоманду(ИдентификаторКоманды) Экспорт
   Если ИдентификаторКоманды = "ФормированиеСообщений" Тогда
     Запрос = Новый Запрос;
     Запрос.Текст =
         "ВЫБРАТЬ

           |    СинхронизацияДанныхЧерезУниверсальныйФормат.Код КАК Код

           |ИЗ

           |    ПланОбмена.СинхронизацияДанныхЧерезУниверсальныйФормат КАК СинхронизацияДанныхЧерезУниверсальныйФормат

           |ГДЕ

           |    НЕ СинхронизацияДанныхЧерезУниверсальныйФормат.ЭтотУзел

           |    И НЕ СинхронизацияДанныхЧерезУниверсальныйФормат.ПометкаУдаления";
           РезультатЗапроса = Запрос.Выполнить();
           Если Не РезультатЗапроса.Пустой() Тогда
           Выборка = РезультатЗапроса.Выбрать();
                Пока Выборка.Следующий() Цикл
                    Интеграция_Обработчики.СформироватьИсходящееСообщенияДляУзлаОбмена("Интеграция_ОбменМагазиныТиповой",
                       "Основной_ОбменМагазиныТиповой_из_Магазины_в_ЦБ", Выборка.Код);
                КонецЦикла;
           КонецЕсли;

        ИначеЕсли ИдентификаторКоманды = "ОбработкаСообщений" Тогда
            Попытка
                СервисыИнтеграции.ВыполнитьОбработку();
            Исключение
                СобытиеЖурналаРегистрации = "Сервисы интеграции.Обработка";
                ТекстСообщения = "Ошибка обработки сообщений шины; " + ОписаниеОшибки();
                ЗаписьЖурналаРегистрации(СобытиеЖурналаРегистрации, УровеньЖурналаРегистрации.Ошибка, , , ТекстСообщения);
            КонецПопытки;
         КонецЕсли;
КонецПроцедуры

Чтобы сохранить изменения, нажмите Ctrl + S.

примечание

Далее в примере вам понадобится найти файлы внешней обработки ИнтеграцияСШиной.epf и ИнтеграцияСШинойМагазин.epf для того, чтобы подгрузить его в информационные базы 1С:Предприятие. Чтобы узнать путь к файлу, выполните следующие действия:

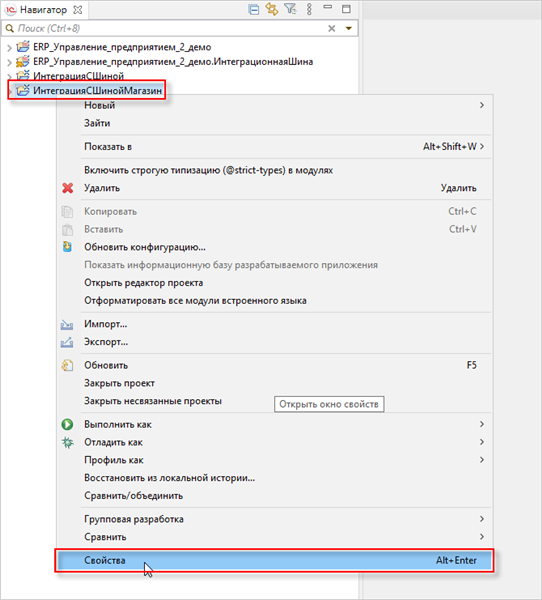

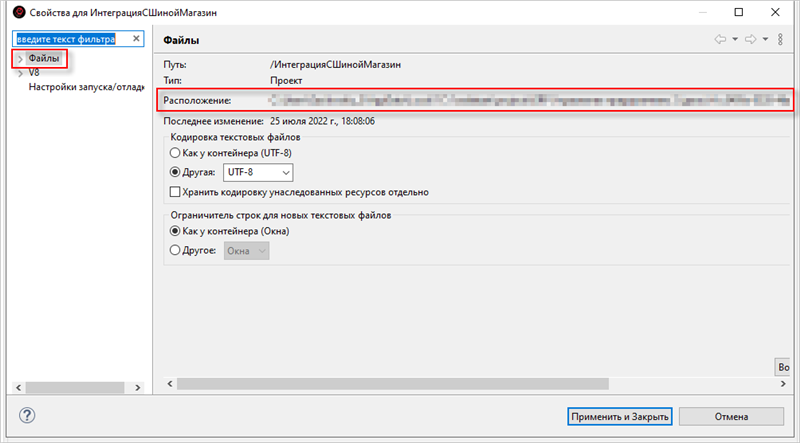

В панели Навигатора кликните правой кнопкой мыши на проект внешней обработки и выберите Свойства;
Во вкладке Файлы в поле Расположение будет указан путь к проекту внешней обработки. Сам файл вы сможете найти, перейдя по указанному пути в папке bin.

Подключение информационных баз к серверу

После настройки конфигураций «1С:ERP» и «1С:Розница» необходимо задать настройки подключения этих баз к сервису интеграции в режиме «1С:Предприятие».

Запустите информационную базу 1С: ERP от имени пользователя с административными правами (в примере: пользователь Администратор (ОрловАВ)):

\

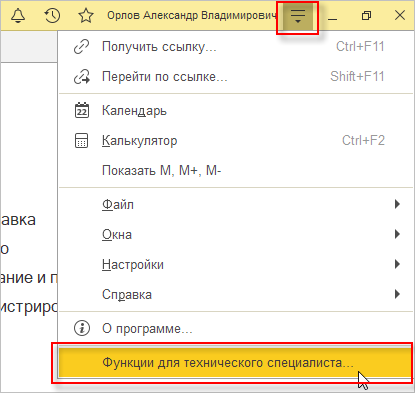

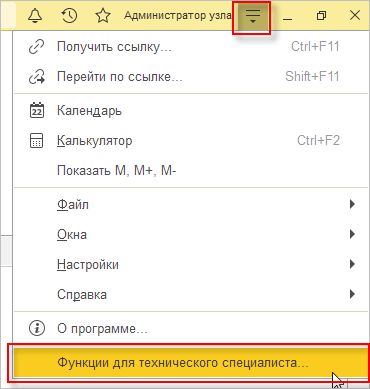

Откройте Функции для технического специалиста:

Если данная опция не отображается, то вам следует вначале включить Режим технического специалиста:

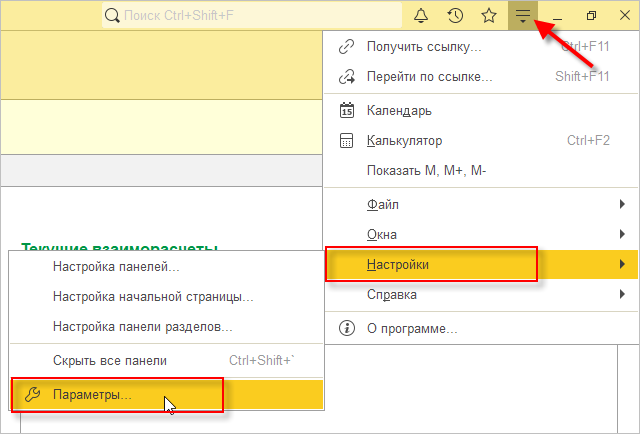

- Для этого кликните на символ выпадающего списка в правом верхнем углу и перейдите в раздел Настройки ⟶ Параметры...:

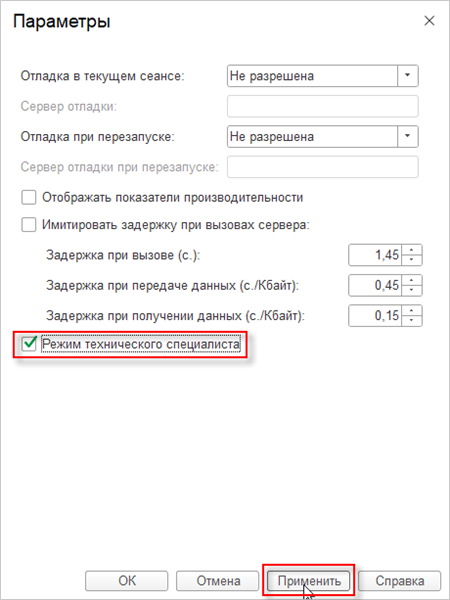

- Установите флажок рядом с параметром Режим технического специалиста. Нажмите Применить и закройте окно:

  Теперь включите Функции для технического специалиста.

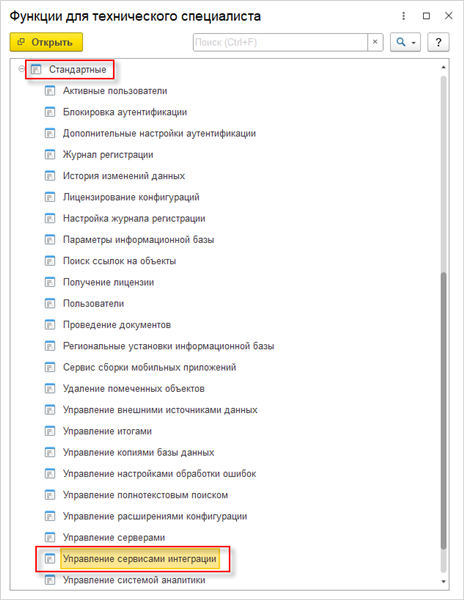

Разверните ветку Стандартные и откройте Управление сервисами интеграции:

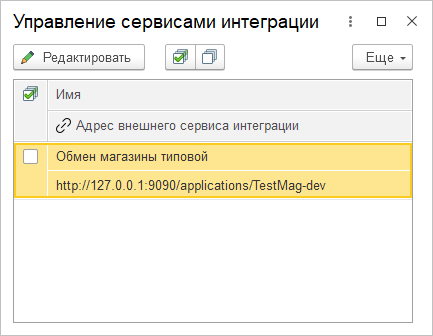

Откроется список доступных сервисов интеграции:
Чтобы настроить подключение к серверу «1С:Шины», кликните правой кнопкой мыши на сервис интеграции Обмен магазины типовой и в контекстном меню выберите Редактировать.

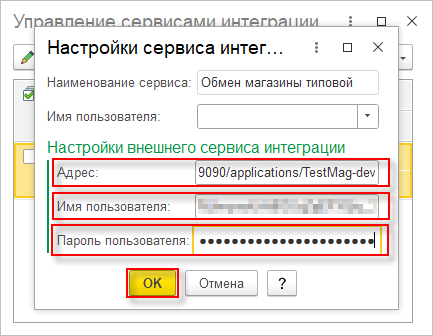

В группе Настройки внешнего сервиса интеграции задайте свойства:
- Имя пользователя — идентификатор ключа, полученный на этапе создания информационной системы Центральная база в приложении «1С:Шины».
- Пароль пользователя — секрет ключа.
- Убедитесь, что в поле Адрес стоит адрес опубликованного приложения «1С:Шины». Нажмите ОК:

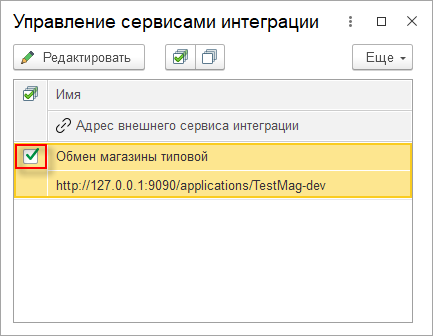

Поставьте флажок рядом с записью и закройте окно:

Повторите те же самые действия для информационной базы 1С: Розница:

Запустите информационную базу 1С: Розница от имени пользователя с административными правами (в примере: пользователь Администратор узла):

\
Откройте Функции для технического специалиста. (При необходимости активируйте Режим технического специалиста в настройках. О том, как это сделать было сказано выше на примере информационной базы «1С:ERP»):
Разверните ветку Стандартные и откройте Управление сервисами интеграции:
Откроется список доступных сервисов интеграции:
Чтобы настроить подключение к серверу «1С:Шины», кликните правой кнопкой мыши на сервис интеграции Обмен магазины типовой и в контекстном меню выберите Редактировать.
В группе Настройки внешнего сервиса интеграции задайте свойства:
- Имя пользователя — идентификатор ключа, полученный на этапе создания информационной системы Магазин 1 в приложении «1С:Шины».
- Пароль пользователя — секрет ключа.
- Убедитесь, что в поле Адрес стоит адрес опубликованного приложения «1С:Шины».

  Нажмите ОК:
Поставьте флажок рядом с записью и закройте окно:

Запуск регламентных заданий для формирования и обработки сообщений

Чтобы обмен выполнялся в автоматическом режиме, необходимо подключить созданную обработку в информационных базах «1С:ERP» и «1С:Розница».

Вначале загрузим внешнюю обработку в информационную базу «1С:ERP».

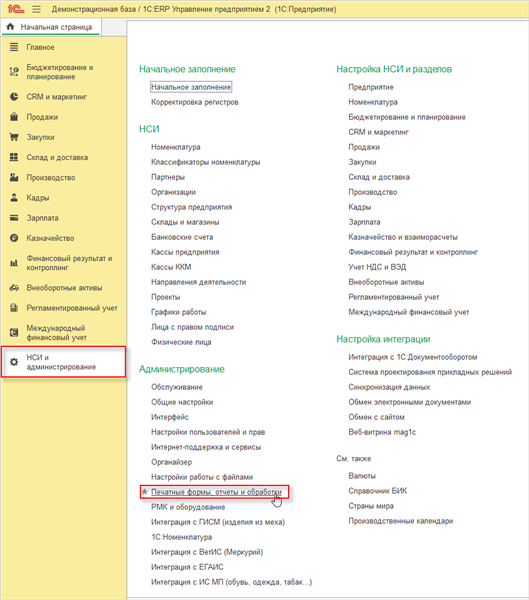

В информационной базе «1С:ERP» выберите раздел НСИ и Администрирование ⟶ Печатные формы, отчеты и обработки:

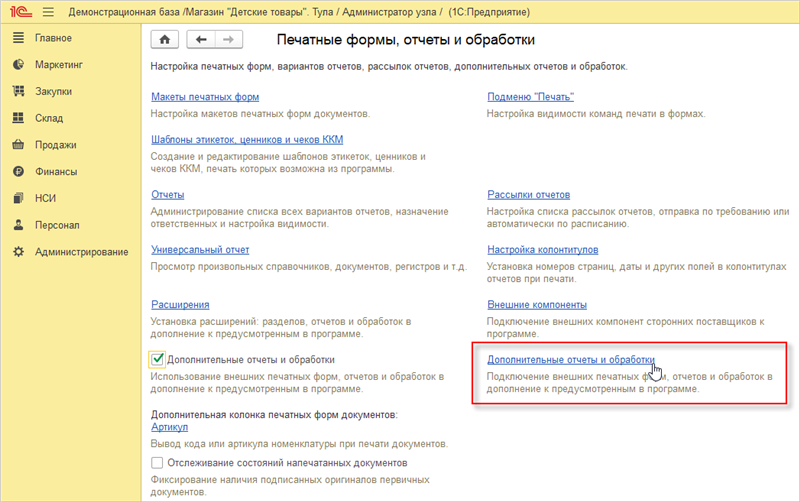

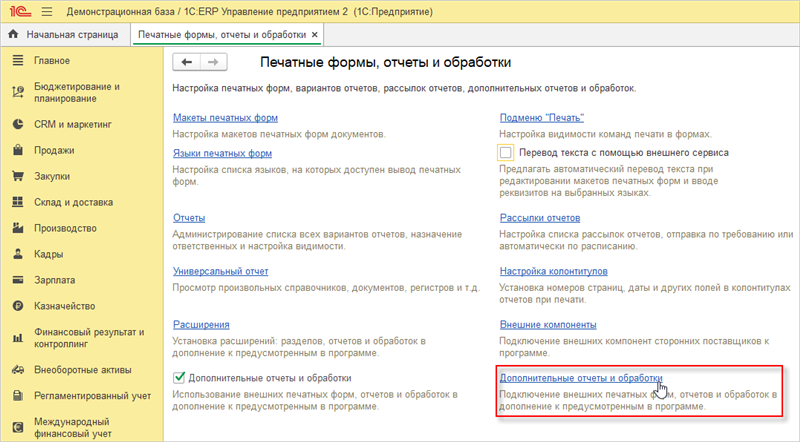

Затем перейдите в Дополнительные отчеты и обработки:

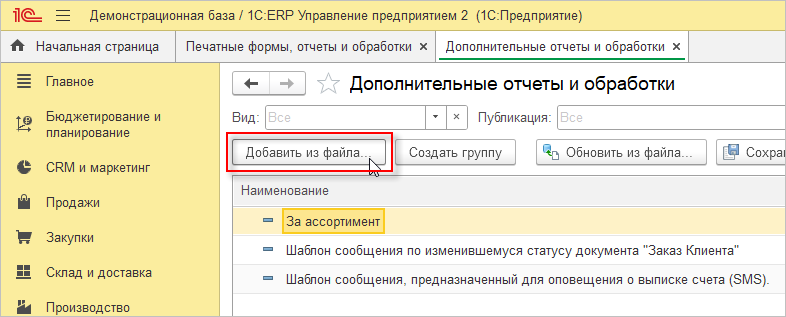

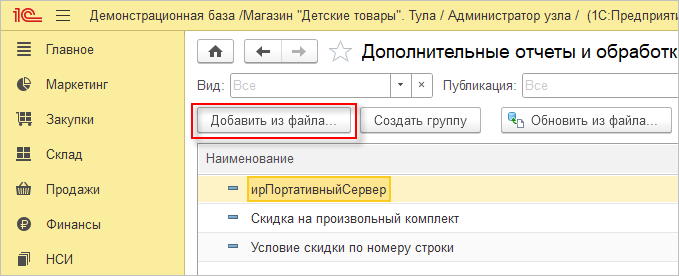

В открывшемся окне нажмите на кнопку Добавить из файла...:

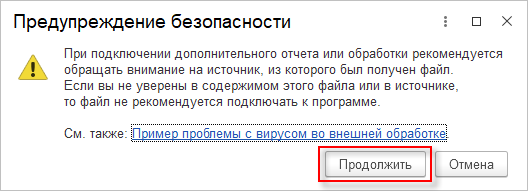

Будет показано предупреждение безопасности.Нажмите Продолжить:

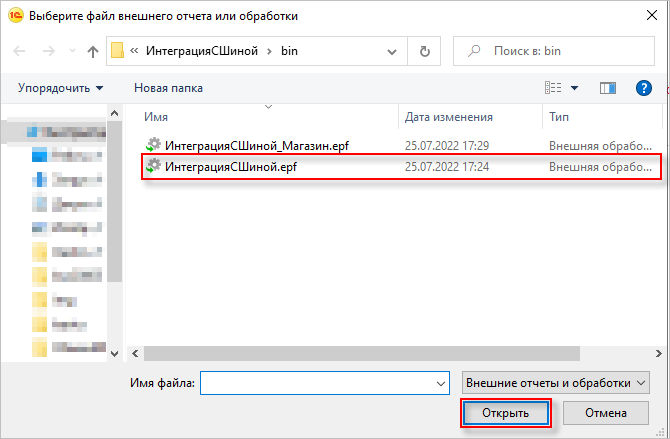

Перейдите в папку, в которую был сохранен файл внешней обработки ИнтеграцияСШиной.epf и нажмите Открыть:

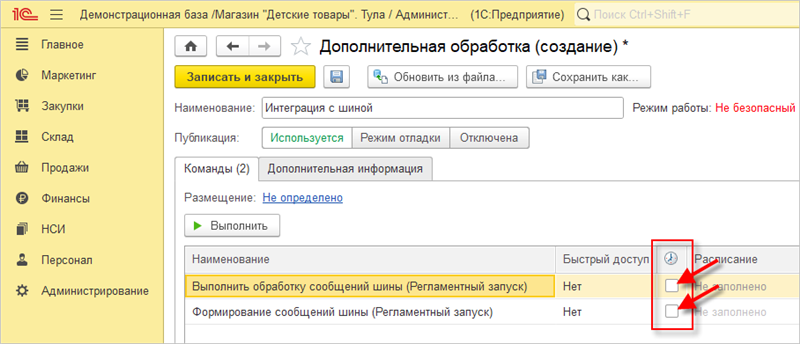

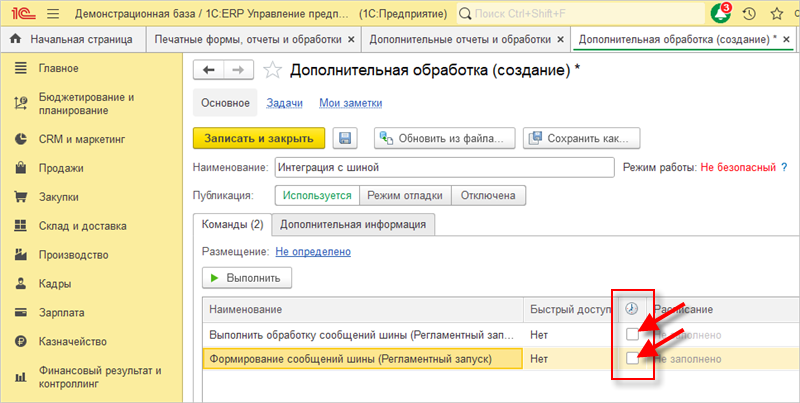

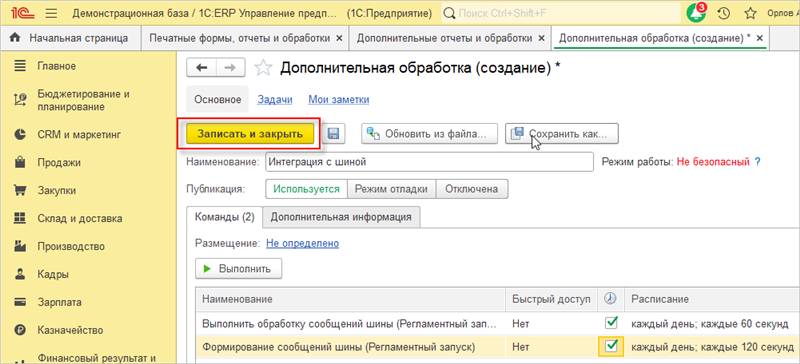

После этого откроется форма. В форме подключения внешней обработки необходимо задать расписание для выполнения команд. Для этого поставьте флажок в колонке Выполнять команду по расписанию:

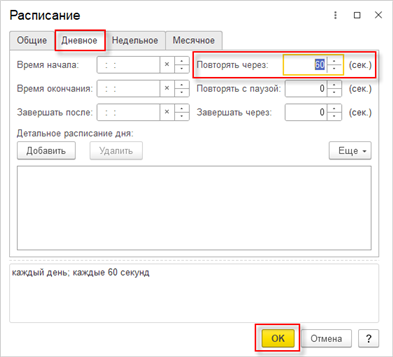

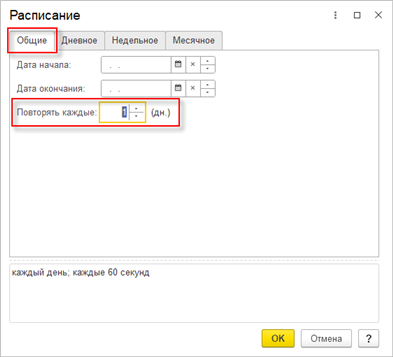

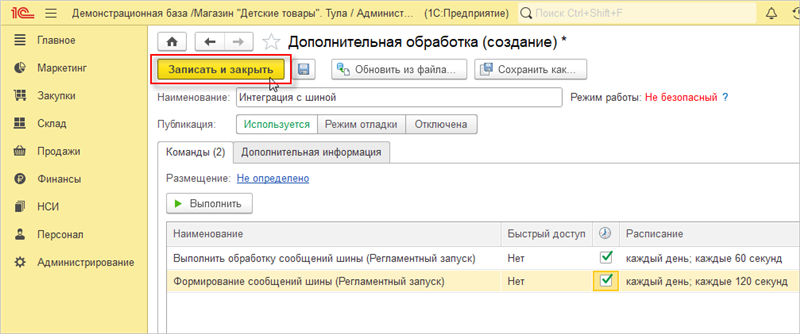

При установке флажка Выполнять команду по расписанию откроется форма настройки расписания, для тестового примера укажите следующие настройки:
- Для метода Выполнить обработку сообщений шины — каждый день; каждые 60 секунд:
- Для метода Формирование сообщений шины — каждый день; каждые 120 секунд:
После того, как расписание будет задано, нажмите на кнопку Записать и закрыть:
После записи дополнительной обработки автоматически будут созданы соответствующие регламентные задания. Чтобы убедиться, что регламентные задания созданы и функционируют перейдите в раздел НСИ и Администрирование ⟶ Обслуживание:
Далее выберите пункт Регламентные и фоновые задания:

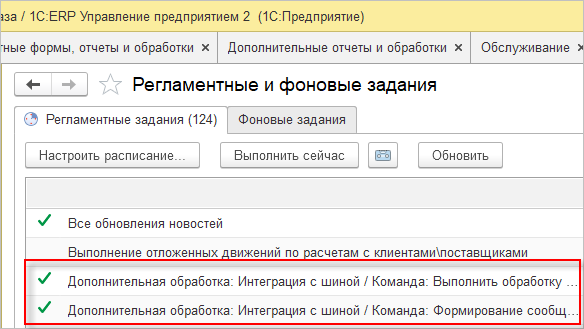

В открывшемся списке необходимо найти задания, в названии которых указана Дополнительная обработка и название команды. Если такие задания найдены, значит настройки выполнены успешно:

Теперь следует загрузить файл внешней обработки в информационную базу «1С:Розница». Для этого предстоит проделать похожие шаги:

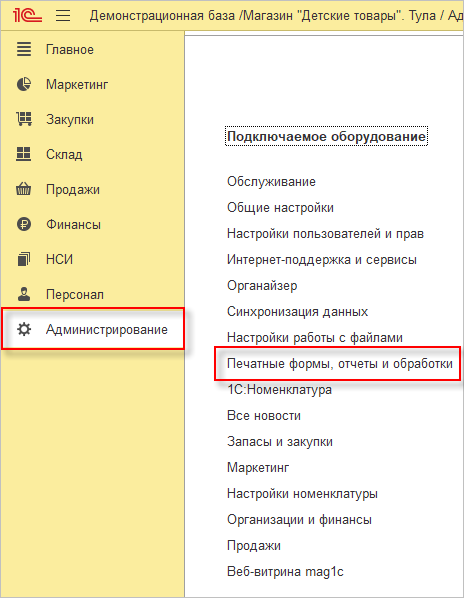

В информационной базе «1С:Розница» выберите раздел Администрирование ⟶ Печатные формы, отчеты и обработки:
Затем перейдите в Дополнительные отчеты и обработки:
В открывшемся окне нажмите на кнопку Добавить из файла...:
Будет показано предупреждение безопасности.Нажмите Продолжить:

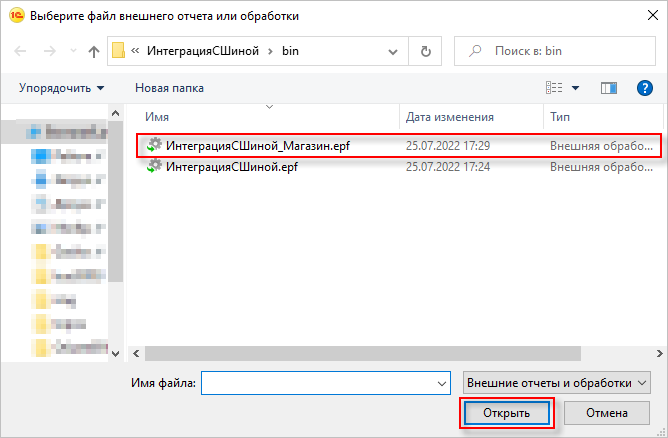

Перейдите в папку, в которую был сохранен файл внешней обработки ИнтеграцияСШиной_Магазин.epf и нажмите Открыть:
После этого откроется форма. В форме подключения внешней обработки необходимо задать расписание для выполнения команд. Для этого поставьте флажок в колонке Выполнять команду по расписанию:

При установке флажка Выполнять команду по расписанию откроется форма настройки расписания, для тестового примера укажите следующие настройки:
- Для метода Выполнить обработку сообщений шины — каждый день; каждые 60 секунд:
- Для метода Формирование сообщений шины — каждый день; каждые 120 секунд:
После того, как расписание будет задано, нажмите на кнопку Записать и закрыть:
После записи дополнительной обработки автоматически будут созданы соответствующие регламентные задания. Чтобы убедиться, что регламентные задания созданы и функционируют перейдите в раздел Администрирование ⟶ Обслуживание:
Далее выберите пункт Регламентные и фоновые задания:
В открывшемся списке необходимо найти задания, в названии которых указана Дополнительная обработка и название команды. Если такие задания найдены, значит настройки выполнены успешно:

Изменение кодов для информационных систем внутри «1С:Предприятия» с использованием внешней обработки

В «1С:Предприятии» нам следует изменить коды у информационных систем, участвующих в обмене сообщениями. Чтобы это сделать, мы откроем информационные базы в режиме «1С:Предприятие» и воспользуемся внешней обработкой (скачать).

Сначала проделаем все необходимые шаги внутри базы «1С:ERP».

Откройте Функции для технического специалиста:

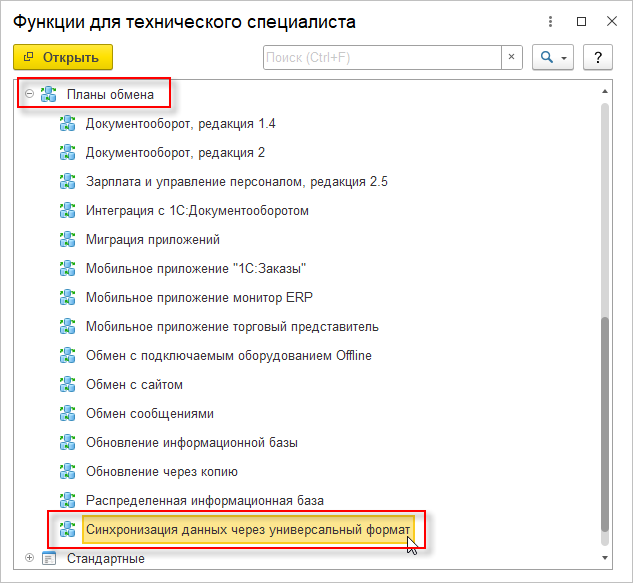

Перейдите во вкладку Планы обмена ⟶ Синхронизация данных через универсальный формат:
Откроется список информационных систем, которые участвуют в синхронизации. Следует изменить их код на тот код, который вы задали в разделе Инфосистемы в приложении «1С:Шины»:

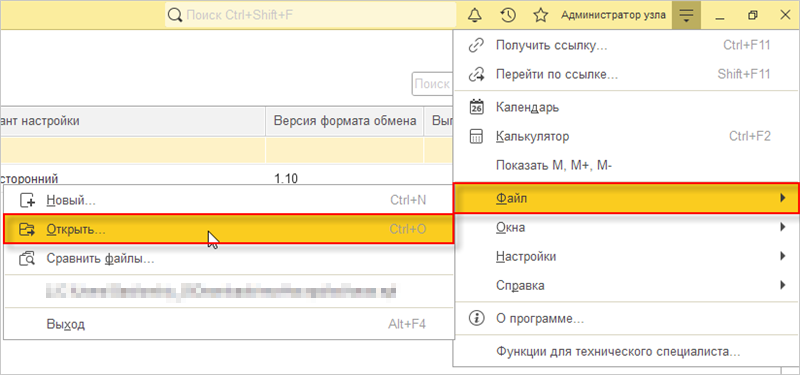

Для этого следует воспользоваться внешней обработкой. Кликните на выпадающее меню в правом верхнем углу и выберите Файл ⟶ Открыть:
Выберите файл с внешней обработкой и нажмите Открыть:

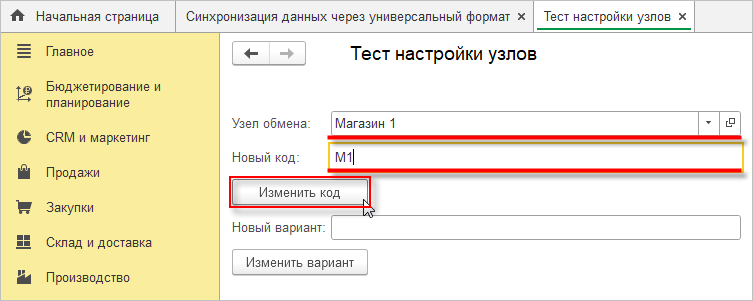

Откроется окно внешней обработки. В поле Узел обмена укажите Магазин 1, в поле Новый код укажите код инфосистемы из приложения «1С:Шины» — М1. Нажмите Изменить код:

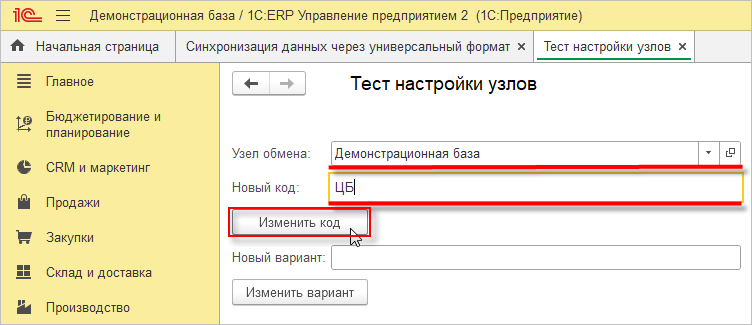

Затем измените код для узла обмена Центральная база. В поле Узел обмена укажите Демонстрационная база, в поле Новый код укажите код инфосистемы из приложения «1С:Шины» — ЦБ. Нажмите Изменить код:
Вернитесь во вкладку Синхронизация данных через универсальный формат. Вы увидите, что коды узлов обмена были обновлены:

Теперь изменим коды информационных систем внутри базы «1С:Розница».

Откройте Функции для технического специалиста:
Перейдите во вкладку Планы обмена ⟶ Синхронизация данных через универсальный формат:
Откроется список систем, которые участвуют в синхронизации. Следует изменить их код на тот код, который вы задали в разделе Инфосистемы в приложении «1С:Шины»:

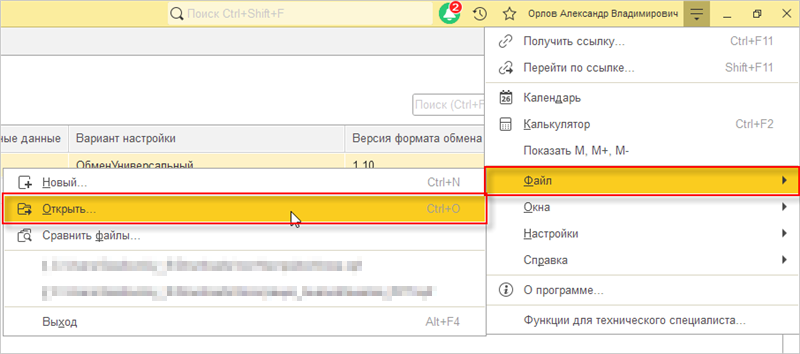

Для этого также воспользуемся внешней обработкой. Кликните на выпадающее меню в правом верхнем углу и выберите Файл ⟶ Открыть:
Выберите файл с внешней обработкой и нажмите Открыть:

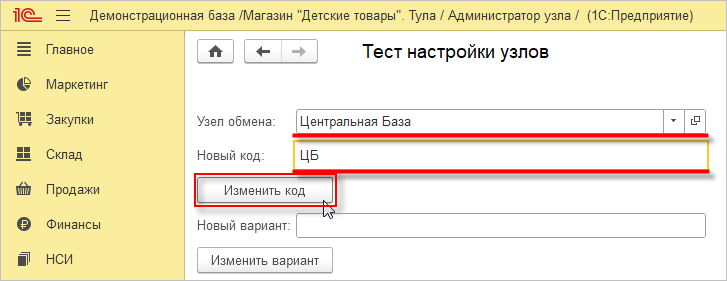

Откроется окно внешней обработки. В поле Узел обмена укажите Центральная База, в поле Новый код укажите код инфосистемы из приложения «1С:Шины» — ЦБ. Нажмите Изменить код:
Затем измените код для узла обмена, относящегося к инфосистеме Магазин 1. В поле Узел обмена укажите Другая программа, в поле Новый код укажите код инфосистемы из приложения «1С:Шины» — М1. Нажмите Изменить код:
Вернитесь во вкладку Синхронизация данных через универсальный формат. Вы увидите, что коды узлов обмена были обновлены:

Проверка работы обменов

Для проверки настроенных обменов через «1С:Шина» необходимо зарегистрировать произвольный объект для обмена. Для этого можно воспользоваться обработкой Регистрация изменений для обмена данными.

В информационной базе «1С:ERP» откройте форму списка настроенных обменов НСИ и Администрирование ⟶ Синхронизация данных:
Перейдите в Настройки синхронизации данных:

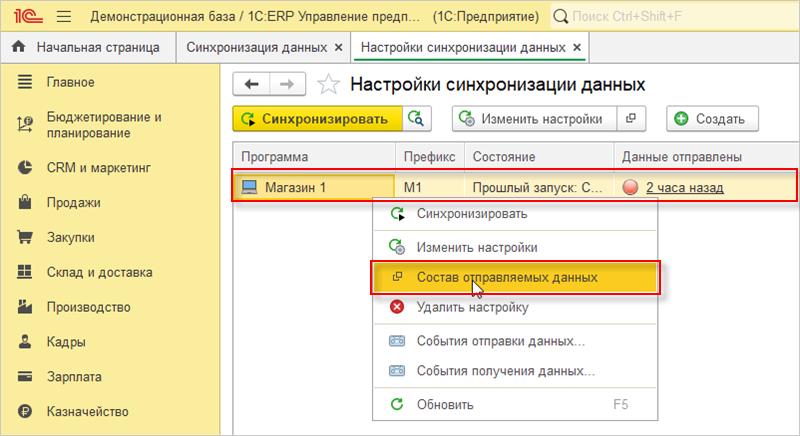

Правой кнопкой мыши кликните на название программы (в примере: Магазин 1). В контекстном меню выберите пункт Состав отправляемых данных:

Откроется форма Регистрация изменений для обмена данными. В качестве тестового примера зарегистрируем номенклатуру «Ассорти (конфеты)».

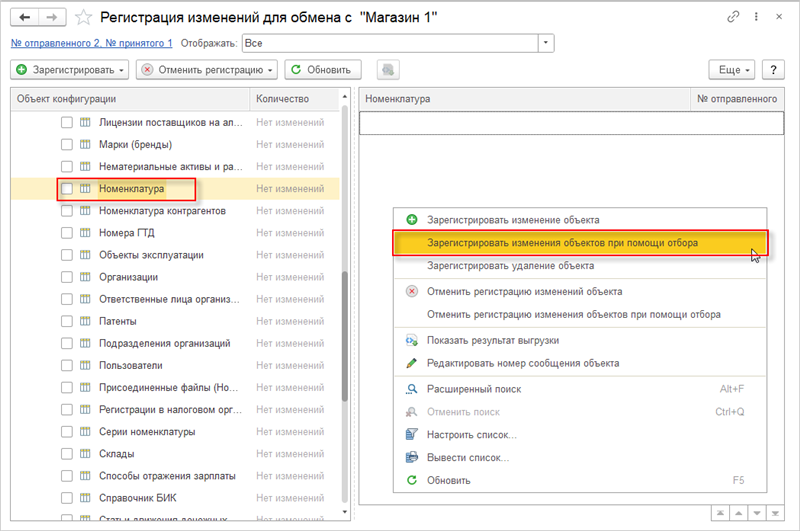

Перейдите во вкладку Справочники ⟶ Номенкулатура. Кликните правой кнопкой мыши в окне Номенкулатура и нажмите Зарегестрировать изменения объектов при помощи отбора:

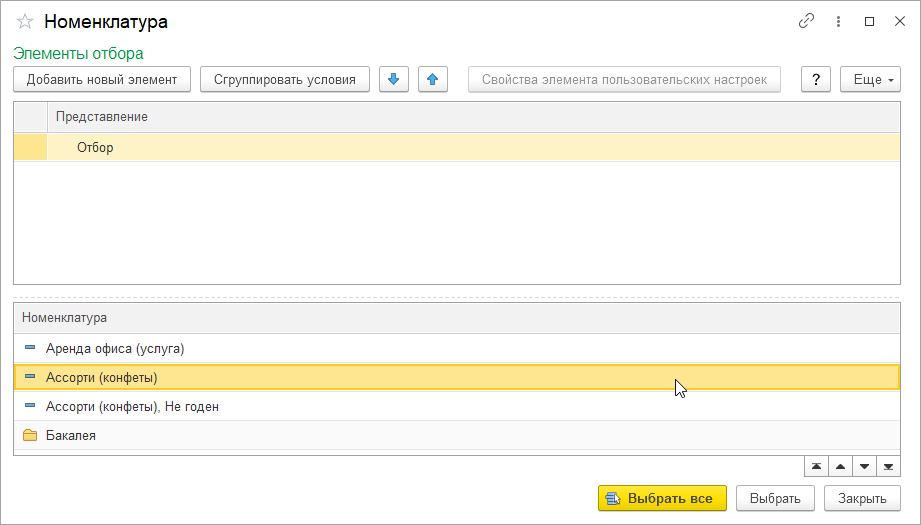

В открывшемся окне выберите «Ассорти (конфеты)» и нажмите Выбрать:

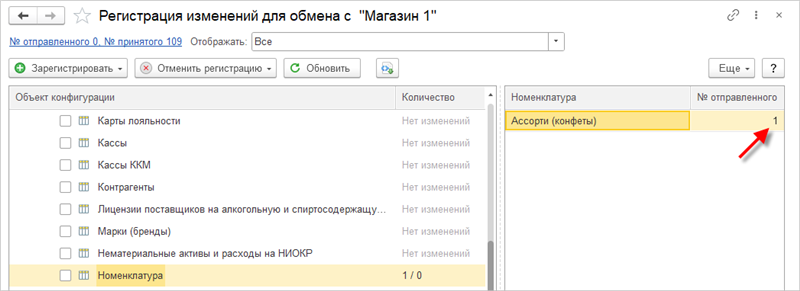

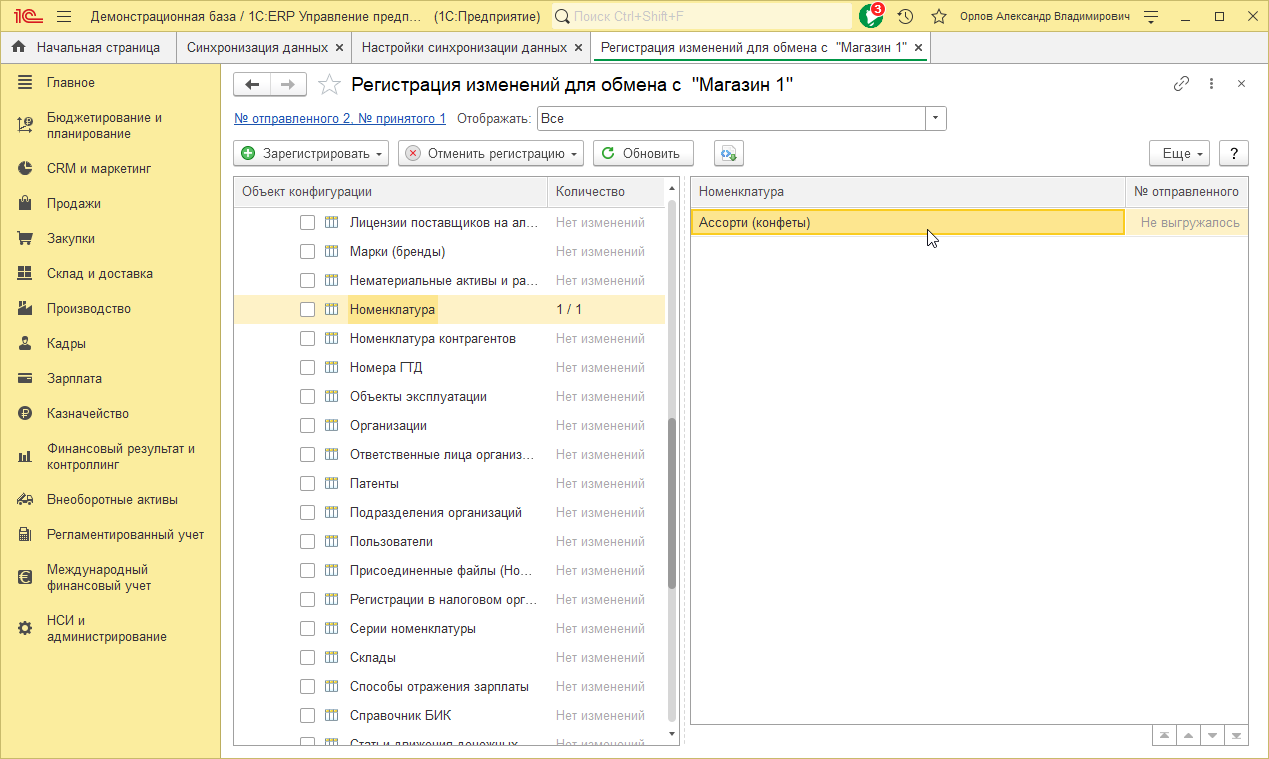

В поле Номенкулатура появится запись «Ассорти (конфеты)»:
Если при выполнении регламентного задания Формирование сообщения шины номер отправленного сообщения в обработке изменился, значит сформировалось исходящее сообщение с объектом, зарегистрированным к обмену:
При выполнении регламентного задания Выполнить обработку сообщений шины в информационной базе «1С:ERP», исходящее сообщение будет передано в «1С:Шина» для обмена. Счетчики каналов в приложении «1С:Шины» должны измениться.

Чтобы просмотреть счетчики каналов, в приложении «1С:Шины» щелкните на процесс интеграции Основной::ОбменМагазиныТиповой:

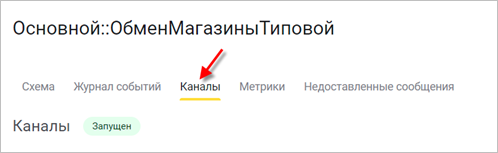

Затем перейдите во вкладку Каналы:

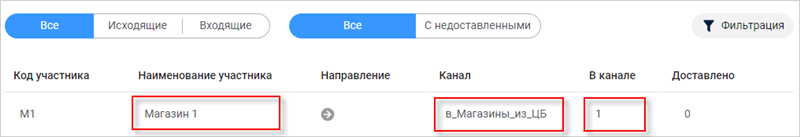

В колонке В канале стоит единица. Это означает, что сообщение сейчас находится в канале в_Магазины_из_ЦБ и ожидает доставки в информационную систему Магазин 1:
При выполнении регламентного задания Выполнить обработку сообщений шины в информационной базе «1С:Розница», счетчик сообщений В канале должен обнулиться, а счетчик Доставлено увеличиться на единицу:
Таким образом, сообщение было успешно доставлено к получателю.
