Создание проекта в среде разработки

Создание нового проекта

совет

На этапе создания приложения вам будет предложено выбрать тип СУБД для хранения данных. В связи с этим, предварительно вам следует подключить СУБД к серверу «1С:Шины». Инструкцию по подключению вы можете найти здесь. Для более быстрого запуска тестового примера вы также можете использовать и файловую систему, которая не требует предварительной настройки, однако при создании реальных проектов ее использование крайне не рекомендуется.

На этом этапе вы создадите в среде разработки «1С:Шины» приложение и добавите в него процесс интеграции.

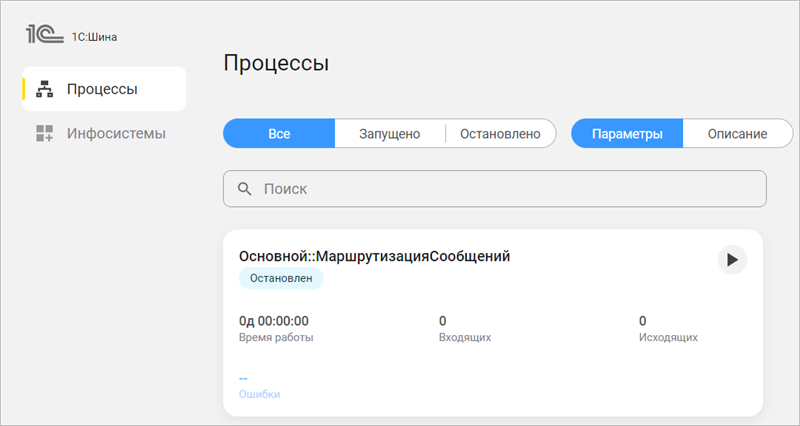

1. Создайте новое приложение с СУБД типа Postgres и откройте его в режиме разработки.
2. Добавьте новый элемент проекта — процесс интеграции. Назовите его МаршрутизацияСообщений и установите для его свойства СправочникУчастников значение ИнформационныеСистемы.

«1С:Шина» создаст в проекте новый процесс интеграции и откроет редактор для создания его схемы.

Описание схемы процесса интеграции

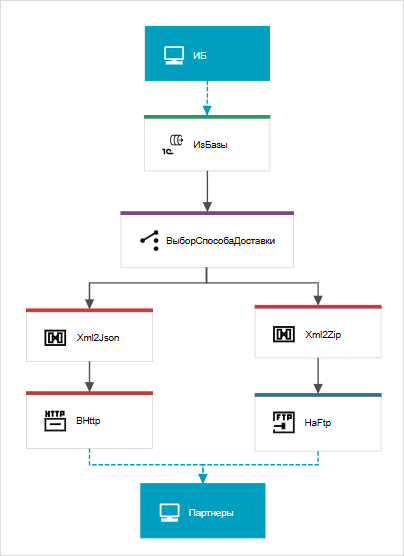

Схема интеграции в данном примере будет выглядеть следующим образом:

Вы можете создать ее самостоятельно или воспользоваться готовым примером из YAML-файла ниже и перейти к следующему разделу.

Пример YAML-файла процесса интеграции

ВидЭлемента: ПроцессИнтеграции
ОбластьВидимости: ВПодсистеме
Ид: 41c3efc8-c191-43c0-9ae5-0b82c5183636
Имя: МаршрутизацияСообщений
СправочникУчастников: e1c::ОбменСМаршрутизацией::Основной::ИнформационныеСистемы
Схема:
    ГруппыУчастников:
        -
            Ид: 2f678d75-6352-400f-ac1d-5800350ae450
            Имя: ИБ
            X: 172
            Y: 16
            Высота: 60
            Ширина: 138
        -
            Ид: d9378f49-7364-4f75-82bf-2824c4ac07cc
            Имя: Партнеры
            X: 176
            Y: 522
            Высота: 60
            Ширина: 138
    Маршруты:
        -
            Ид: 07a5fa62-f2a5-4f3e-bef2-90cad1bf47e6
            В: ВыборСпособаДоставки
            Из: ИзБазы
            Точки:
                -
                    X: 241
                    Y: 204
                -
                    X: 241
                    Y: 204
        -
            Ид: cf541808-4baf-43c5-a546-06dd4e9a423a
            В: Xml2Json
            Из: ВыборСпособаДоставки
            Точки:
                -
                    X: 241
                    Y: 301
                -
                    X: 114
                    Y: 301
        -
            Ид: 37fdc0b7-e97f-4405-8c3d-6a790f97ff17
            В: Xml2Zip
            Из: ВыборСпособаДоставки
            Точки:
                -
                    X: 241
                    Y: 301
                -
                    X: 375
                    Y: 301
        -
            Ид: 800d51f5-5052-4024-9219-64a7c252e491
            В: ВHttp
            Из: Xml2Json
            Точки:
                -
                    X: 114
                    Y: 402
                -
                    X: 114
                    Y: 402
        -
            Ид: 91d09754-d4b8-470f-9b3d-a8635baf9bb4
            В: НаFtp
            Из: Xml2Zip
            Точки:
                -
                    X: 375
                    Y: 403
                -
                    X: 375
                    Y: 403
    Связи:
        -
            Ид: 395cbbc2-8bc6-4aa1-9a7e-2eca990e89b1
            Группа: ИБ
            НаправлениеСвязи: ИзГруппыВУзел
            Узел: ИзБазы
            Точки:
                -
                    X: 241
                    Y: 100
                -
                    X: 241
                    Y: 100
        -
            Ид: aeb7e4c2-157c-4abd-84d5-2158c1bc1bf1
            Группа: Партнеры
            НаправлениеСвязи: ИзУзлаВГруппу
            Узел: ВHttp
            Точки:
                -
                    X: 114
                    Y: 501
                -
                    X: 245
                    Y: 501
        -
            Ид: ae646b7d-a1b5-497d-81a9-943383889b2a
            Группа: Партнеры
            НаправлениеСвязи: ИзУзлаВГруппу
            Узел: НаFtp
            Точки:
                -
                    X: 375
                    Y: 502
                -
                    X: 245
                    Y: 502
    Узлы:
        -
            Вид: МаршрутизаторПоСодержимому
            Ид: 53faf3cf-1e5f-4eb5-93ed-da651761bcee
            Имя: ВыборСпособаДоставки
            X: 146
            Y: 223
            Высота: 62
            Ширина: 191
        -
            Вид: Транслятор
            Ид: 10e46750-b7ef-48c1-8fbc-e37a1e51a4a3
            Имя: Xml2Json
            X: 44
            Y: 321
            Высота: 58
            Ширина: 140
        -
            Вид: Транслятор
            Ид: 40e0a3d1-95c2-4137-ab16-d51a5de24be5
            Имя: Xml2Zip
            X: 305
            Y: 321
            Высота: 58
            Ширина: 140
        -
            Вид: Http
            Ид: 63cfc787-632d-49c8-b993-4f9f51606c6a
            Имя: ВHttp
            X: 44
            Y: 419
            Высота: 63
            ИгнорироватьКодОтвета: Ложь
            Ширина: 140
        -
            Вид: FtpНазначение
            Ид: bd66958c-f38f-4001-8b0b-f784132ba761
            Имя: НаFtp
            X: 305
            Y: 421
            Высота: 64
            ЗадержкаПереподключения: 5с
            ИспользоватьИмяФайлаБезПути: Ложь
            КодировкаИменФайлов: windows-1251
            МаксимумПопытокПереподключения: 3
            МенятьКаталогПошагово: Истина
            ПассивныйРежим: Ложь
            Порт: 21
            Таймаут: 30с
            ТаймаутПодключения: 10с
            Ширина: 140
        -
            Вид: Канал1СИсточник
            Ид: 9a210a26-12ca-49c6-9a2b-97967772af1a
            Имя: ИзБазы
            X: 171
            Y: 123
            Высота: 62
            Ширина: 139

Чтобы сообщения из информационной базы поступали в «1С:Шину», на схему добавлена группа участников ИБ. В эту группу (уже после публикации проекта, в панели управления приложения) будет включена информационная система «1С», из которой будут отправляться сообщения. Группа участников соединена с каналом вида Канал1СИсточник ИзБазы. После публикации проекта, когда в группу участников будет добавлена информационная система, «1С:Шина» создаст для нее индивидуальную очередь, к которой информационная система сможет подключиться и в которую сможет отправлять сообщения.

Затем сообщения будут поступать в узел вида МаршрутизаторПоСодержимому ВыборСпособаДоставки. Данный узел предназначен для того, чтобы определять, в какие узлы из тех, что идут непосредственно за ним, должны попасть сообщения. Для этого у узла есть событие ОбработчикОпределенияПолучателей, в котором вы пропишете специальный метод. Внутри данного метода вы будете находить нужного получателя в справочнике ИнформационныеСистемы и, в зависимости от значения реквизита получателя СпособДоставки, направлять сообщение в один из следующих узлов.

На следующем этапе сообщение попадет в один из узлов вида Транслятор: Xml2Json либо Xml2Zip. Если необходимо выполнить отправку по протоколу HTTP, то в узле Xml2Json тело сообщения будет сконвертировано из XML в JSON. Если необходимо выполнить отправку по протоколу FTP, то в узле Xml2Zip тело сообщения будет архивировано в ZIP.

После того как тело сообщения было приведено к соответствующему формату, оно попадает в узел вида Http ВHttp либо узел вида FtpНазначение НаFtp. В узле ВHttp тело сообщения будет отправлено POST-запросом в HTTP-сервис партнера. В узле НаFtp тело сообщения будет размещено на FTP-сервере в индивидуальном каталоге партнера, из которого он впоследствии сможет забрать файл.

Также на схему добавлена группа участников Партнеры. Она соединена с узлами ВHttp и НаFtp. В эту группу (уже после публикации проекта, в панели управления приложения) будут включены все информационные системы партнеров. Запись о каждом партнере будет содержать индивидуальный код получателя и дополнительные реквизиты (такие как способ доставки, адрес HTTP-сервиса или FTP-сервера).

Создание схемы процесса интеграции

На данном этапе вы создадите схему процесса интеграции, которая описывает взаимодействие информационных систем. Чтобы создать схему интеграции, выполните следующие шаги:

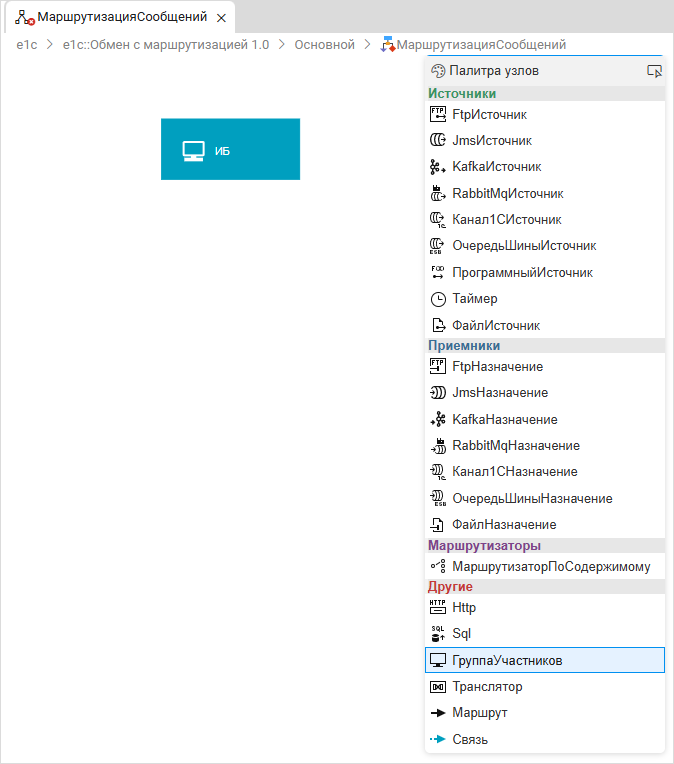

1. Добавьте на схему группу участников. Для этого в редакторе компонента МаршрутизацияСообщений в палитре узлов выберите ГруппаУчастников и кликните в верхней части схемы, чтобы разместить там группу. Кликните по узлу два раза и задайте имя — ИБ:



2. Добавьте на схему узел Канал1СИсточник и задайте имя — ИзБазы:



3. Аналогичным образом добавьте на схему узлы:

   • МаршрутизаторПоСодержимому — задайте имя ВыборСпособаДоставки;
   • Транслятор — задайте имя Xml2Json;
   • Транслятор — задайте имя Xml2Zip;
   • Http — задайте имя ВHttp;
   • FtpНазначение — задайте имя НаFtp;
   • ГруппаУчастников — задайте имя Партнеры.

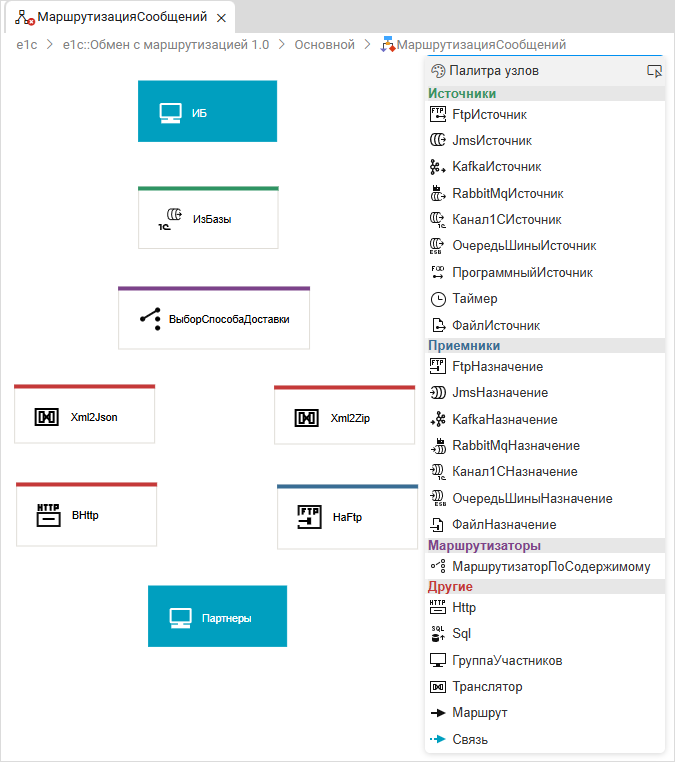

   Расположите узлы на схеме следующим образом:



   Следующим шагом следует обозначить на схеме маршруты и связи.

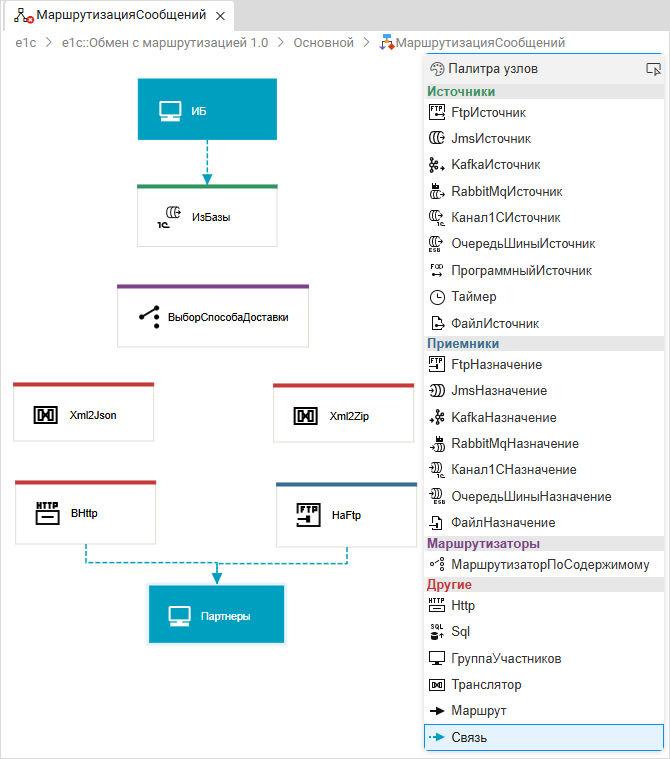

4. Выберите в палитре узлов элемент Связь и соедините группу участников ИБ с узлом ИзБазы. Для этого последовательно кликните на группу участников ИБ и на узел ИзБазы. Затем снова выберите элемент Связь и соедините каждый из узлов ВHttp и НаFtp с группой участников Партнеры:

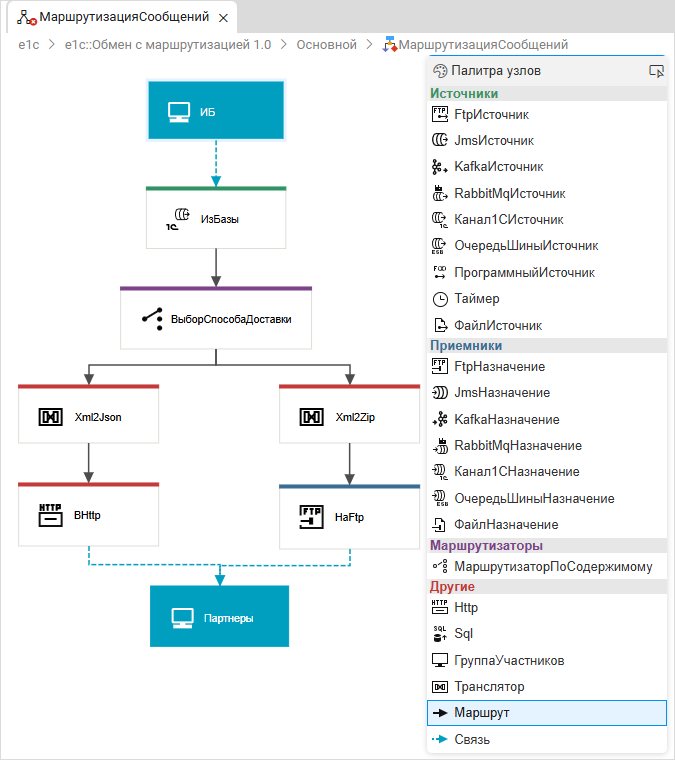

5. Затем с помощью элемента Маршрут соедините:

   • Узел ИзБазы с узлом ВыборСпособаДоставки;
   • Узел ВыборСпособаДоставки с узлом Xml2Json;
   • Узел ВыборСпособаДоставки с узлом Xml2Zip;
   • Узел Xml2Json с узлом ВHttp;
   • Узел Xml2Zip с узлом НаFtp.



Создание перечисления для выбора способа доставки

Создайте перечисление, чтобы на следующем шаге указать его в качестве типа реквизита СпособДоставки.

1. Добавьте элемент проекта Перечисление. Задайте имя СпособДоставки.

2. Добавьте в перечисление два элемента: HTTP и FTP:

   ВидЭлемента: Перечисление
   Ид: 73520a6b-a8ca-4cdc-b3b4-0bbf8604f8c6
   Имя: СпособДоставки
   ОбластьВидимости: ВПодсистеме
   Элементы:
       -
           Ид: a1b02dcd-8b92-4e5e-b040-0620a405322d
           Имя: HTTP
       -
           Ид: 44a05b0f-f4ea-445e-b234-01524fc7d57a
           Имя: FTP

Добавление реквизитов в справочник информационных систем

На этом шаге вы создадите дополнительные реквизиты, которые впоследствии сможете указать в свойствах узлов схемы (подробнее).

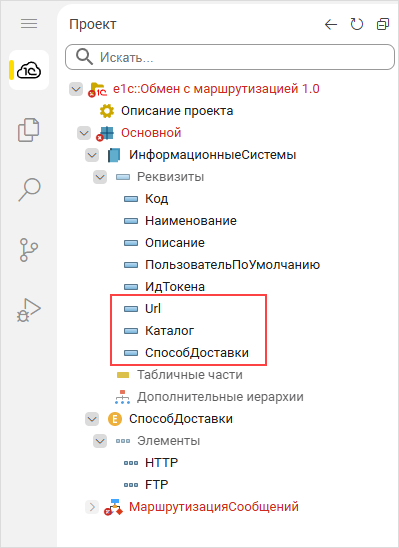

1. Добавьте новый реквизит справочника ИнформационныеСистемы с именем Url и типом Строка.

2. Аналогичным образом добавьте реквизиты Каталог типа Строка и СпособДоставки типа СпособДоставки|Неопределено:



Создание параметров процесса интеграции

В среде разработки «1С:Шины» у процесса интеграции можно создать один или несколько параметров. Каждый из них имеет имя. Это имя можно использовать в выражениях, использующихся для вычисления значений свойств узлов процесса интеграции. Значения параметров можно задать в панели управления приложением во время исполнения.

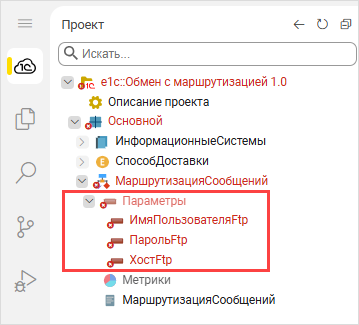

Для того чтобы иметь возможность задавать в панели управления имя пользователя, пароль и хост FTP-сервера, создайте три параметра процесса интеграции:

• ИмяПользователяFtp,
• ПарольFtp,
• ХостFtp.

Задание свойств узлов схемы

Следующим шагом следует задать свойства для узлов.

ВыборСпособаДоставки

Для узла ВыборСпособаДоставки следует задать обработчик события ВыборПолучателей:

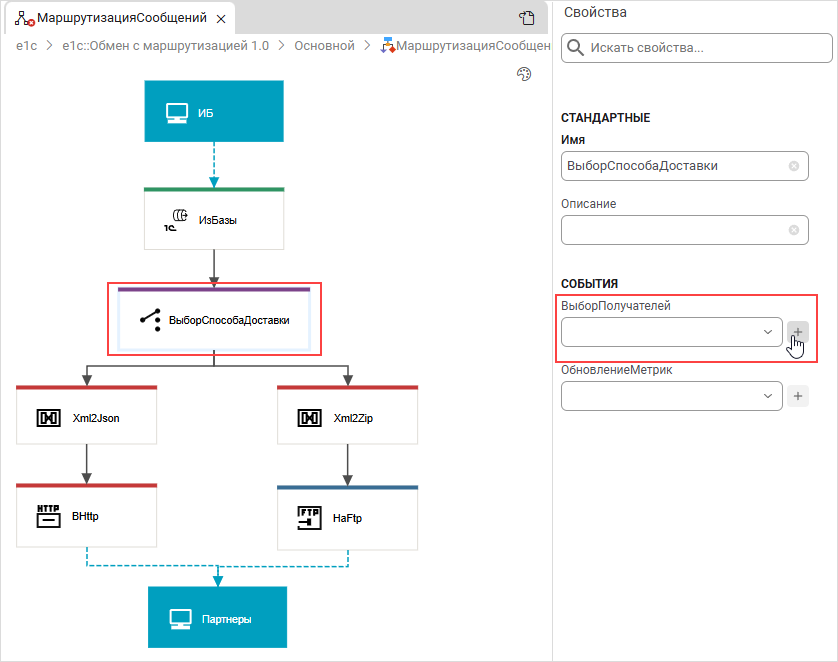

1. В панели свойств нажмите на плюс в поле ВыборПолучателей:



2. Откроется модуль процесса интеграции. «1С:Шина» автоматически создаст нужную сигнатуру метода и назначит его в качестве обработчика. Для метода автоматически генерируется название по схеме ИмяЭлемента + ТипОбработчика, но при необходимости можно ввести название обработчика вручную:

   Автоматически сгенерированный обработчик

   метод ВыборСпособаДоставкиВыборПолучателей(Контекст: КонтекстВызоваИнтеграции,
       Сообщение: МаршрутизацияСообщений.Сообщение): Коллекция<УзелСхемыИнтеграции>

       // TODO Вставить содержимое обработчика
       возврат []
   ;

   В этом модуле будет обрабатываться событие выбора получателей. Чтобы определить следующий узел, следует обратиться к справочнику ИнформационныеСистемы и получить значение реквизита СпособДоставки той информационной системы, которая была выбрана в качестве получателя. После этого, в зависимости от значения реквизита СпособДоставки, следует вернуть один из двух узлов, стоящих после маршрутизатора.

3. В методе обработчика напишите следующий код:

   метод ВыборПолучателей(Контекст: КонтекстВызоваИнтеграции,
       Сообщение: МаршрутизацияСообщений.Сообщение): Коллекция<УзелСхемыИнтеграции>

       // Предполагается, что каждое сообщение обязательно содержит код одного получателя.
       // Сообщения без указанного получателя будут отправлены в канал недоставленных сообщений.
       выбор Сообщение.Получатели.ЕдинственныйИлиНеопределено()?.СпособДоставки
           когда FTP
               возврат [Схема.Узлы.Xml2Zip]
           когда HTTP
               возврат [Схема.Узлы.Xml2Json]
           иначе
               возврат []
       ;
   ;

Xml2Json

Перед отправкой сообщения партнерам в HTTP-сервис по условию примера необходимо преобразовать его тело из XML в JSON. Исходное сообщение выглядит следующим образом:

<items>
    <item id="1">
        <name>Война и мир</name>
        <author>Лев Толстой</author>
        <year>2022</year>
        <price>550</price>
        <retail>770</retail>
        <currency>RUB</currency>
    </item>
    <item id="2">
        <name>1984</name>
        <author>Джордж Оруэлл</author>
        <year>2020</year>
        <price>350</price>
        <retail>540</retail>
        <currency>RUB</currency>
    </item>
    <item id="3">
        <name>Обломов</name>
        <author>Иван Гончаров</author>
        <year>2022</year>
        <price>600</price>
        <retail>800</retail>
        <currency>RUB</currency>
    </item>
</items>

Ожидается сообщение JSON следующего вида:

{
    "items" : [
        {
          "id" : "1",
          "name" : "Война и мир",
          "author" : "Лев Толстой",
          "year" : "2022",
          "price" : "550",
          "retail" : "770",
          "currency" : "RUB"
        },
        {
          "id" : "2",
          "name" : "1984",
          "author" : "Джордж Оруэлл",
          "year" : "2020",
          "price" : "350",
          "retail" : "540",
          "currency" : "RUB"
        },
        {
          "id" : "3",
          "name" : "Обломов",
          "author" : "Иван Гончаров",
          "year" : "2022",
          "price" : "600",
          "retail" : "800",
          "currency" : "RUB"
        }
    ]
}

Чтобы сделать преобразование, используется узел вида Транслятор Xml2Json. Трансформация сообщения будет происходить в обработчике Преобразование.

Чтобы задать обработчик события Преобразование:

1. Выберите узел Xml2Json.

2. В панели свойств в поле Преобразование впишите название метода — ПреобразованиеJson. Затем нажмите на плюс:



3. Откроется модуль процесса интеграции. «1С:Шина» автоматически создаст нужную сигнатуру метода:

   метод ПреобразованиеJson(Контекст: КонтекстВызоваИнтеграции,
                            Сообщение: МаршрутизацияСообщений.Сообщение): СообщениеИнтеграции

       // TODO Вставить содержимое обработчика, формирующего новое сообщение интеграции с преобразованным телом.
       возврат Сообщение
   ;

4. Напишите следующий код:

   метод ПреобразованиеJson(Контекст: КонтекстВызоваИнтеграции,
                            Сообщение: МаршрутизацияСообщений.Сообщение): СообщениеИнтеграции
       исп СтароеТело = Сообщение.ПолучитьТелоКакПоток()
       пер Читатель = новый ЧтениеXml(СтароеТело)
       исп Поток = новый ВременныйПотокЗаписи()
       пер Писатель = новый ЗаписьJson(Поток)
       ОбщиеМетоды.Xml2Json(Читатель, Писатель) // Метод Xml2Json будет задан в общем модуле «ОбщиеМетоды»
       исп НовоеТело = Поток.ОткрытьПотокЧтения()
       возврат Сообщение.УстановитьТелоИзПотока(НовоеТело)
   ;

   Метод Xml2Json() удобно задать в общем модуле.

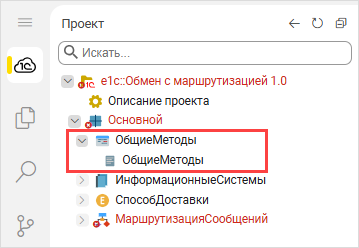

5. В навигаторе проекта добавьте элемент проекта Общий модуль с именем ОбщиеМетоды (подробнее):



6. Напишите в модуле следующий код:

   @ВПодсистеме @НаСервере
   метод Xml2Json(Читатель: ЧтениеXml, Писатель: ЗаписьJson)
       Читатель.Следующий()
       Писатель.ЗаписатьНачалоОбъекта()
           пер КорневойТег = Читатель.Имя
           Писатель.ЗаписатьИмяСвойства(КорневойТег) // items:
           Читатель.Следующий()
           Писатель.ЗаписатьНачалоМассива()
           пока Читатель.Имя != КорневойТег
               пер НомерТовара = Читатель.ЗначениеАтрибута("id")
               пер ТоварИдентификаторТега = Читатель.Имя
               Читатель.Следующий()
               Писатель.ЗаписатьНачалоОбъекта()
                   Писатель.ЗаписатьИмяСвойства("id")
                   Писатель.Записать(НомерТовара)
                   пока Читатель.Имя != ТоварИдентификаторТега
                       Писатель.ЗаписатьИмяСвойства(Читатель.Имя)
                       Читатель.Следующий()
                       Писатель.Записать(Читатель.Значение)
                       Читатель.Следующий()
                       Читатель.Следующий()
               ;
               Писатель.ЗаписатьКонецОбъекта()
               Читатель.Следующий()
           ;
           Писатель.ЗаписатьКонецМассива()
       Писатель.ЗаписатьКонецОбъекта()
   ;

Xml2Zip

Прежде чем разместить сообщение на FTP-сервере в узле НаFtp необходимо преобразовать тело сообщения в ZIP-формат. Чтобы выполнить такое преобразование, используйте узел вида Транслятор Xml2Zip. Трансформация сообщения будет происходить в обработчике Преобразование.

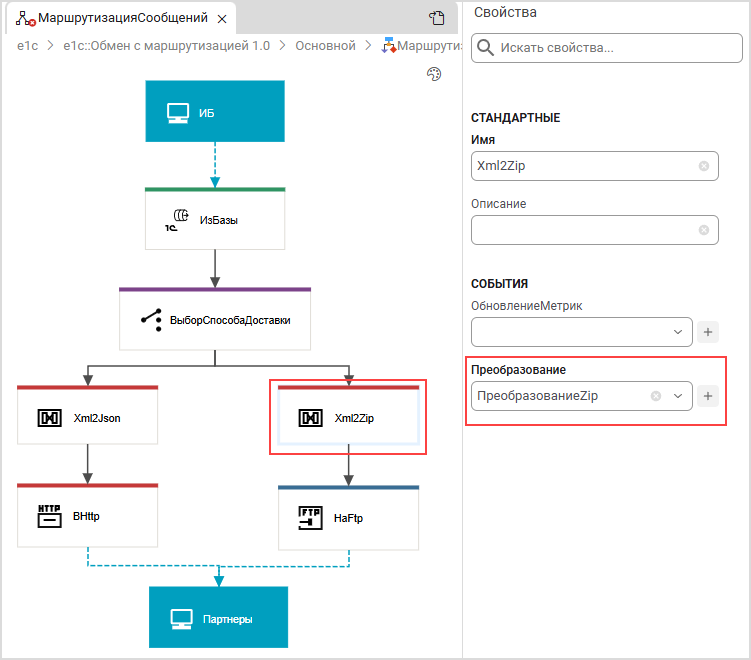

1. В поле Преобразование впишите название метода — ПреобразованиеZip. Затем нажмите на плюс:



2. Откроется модуль процесса интеграции. «1С:Шина» автоматически создаст нужную сигнатуру метода:

   метод ПреобразованиеZip(Контекст: КонтекстВызоваИнтеграции,
                           Сообщение: МаршрутизацияСообщений.Сообщение): СообщениеИнтеграции

       // TODO Вставить содержимое обработчика, формирующего новое сообщение интеграции с преобразованным телом.
       возврат Сообщение
   ;

3. Напишите следующий код:

   метод ПреобразованиеZip(Контекст: КонтекстВызоваИнтеграции,
                           Сообщение: МаршрутизацияСообщений.Сообщение): СообщениеИнтеграции
       исп Поток = новый ВременныйПотокЗаписи()
       пер ЗаписьZip = новый ЗаписьZip(Поток)
       ЗаписьZip.Добавить(Сообщение.ПолучитьТелоКакПоток(), "Сообщение")
       ЗаписьZip.Записать()
       исп НовоеТело = Поток.ОткрытьПотокЧтения()
       возврат Сообщение.УстановитьТелоИзПотока(НовоеТело)
   ;

ВHttp

Когда сообщение попадает в узел ВHttp, оно отправляется POST-запросом на HTTP-сервис партнера. Для данного узла следует задать следующие свойства: Url и Метод.

примечание

Если для отправки запроса требуется авторизация, необходимо также задать свойства ИмяПользователя и Пароль. Их можно задать как непосредственно в среде разработки, так и использовать для вычисления значений данных свойств реквизиты участников либо параметры процесса интеграции.

У каждого партнера есть свой собственный адрес HTTP-сервиса. Этот адрес будет находиться в реквизите Url справочника ИнформационныеСистемы. Таким образом, для того чтобы этот адрес автоматически использовался в качестве Url узла ВHttp, для заполнения свойства Url следует использовать соответствующий реквизит.

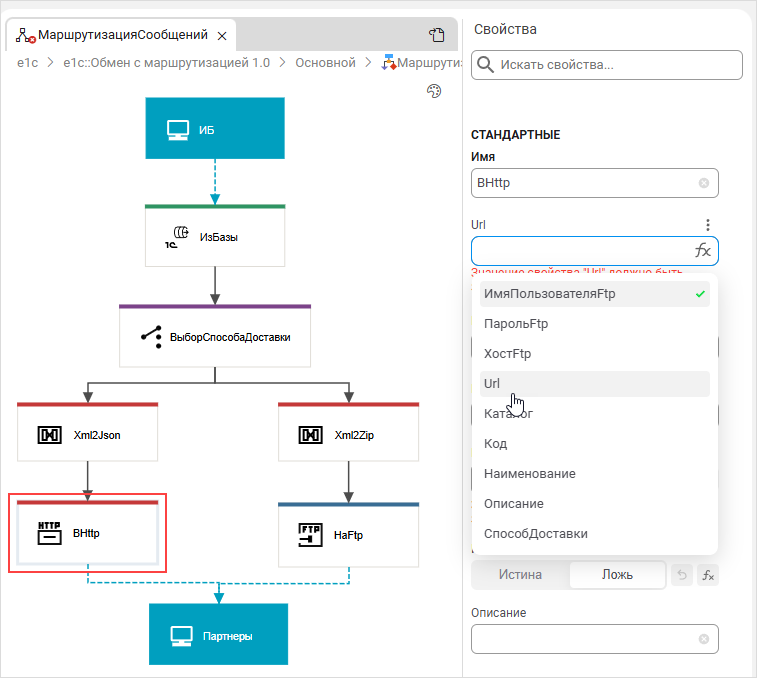

В свойствах узла ВHttp, в поле Url кликните на символ fx. В выпадающем меню выберите свойство участника Url:

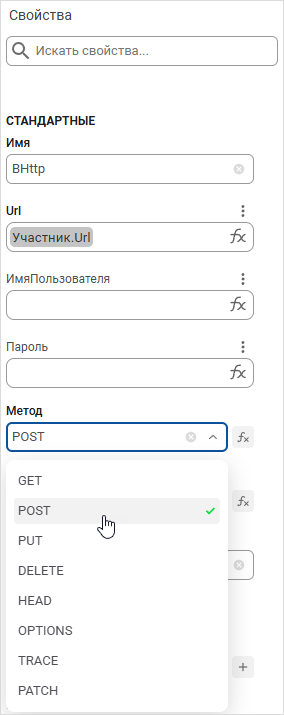

В свойстве Метод кликните на символ выпадающего списка и выберите POST:

НаFtp

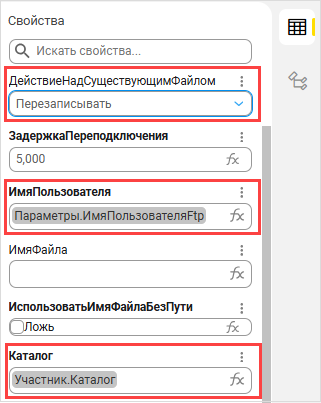

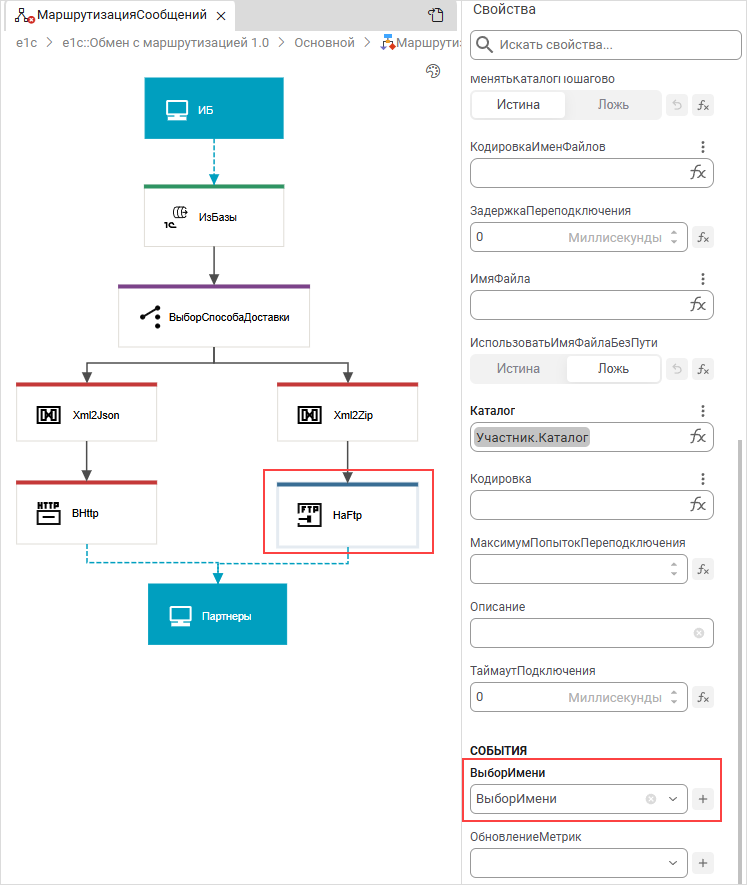

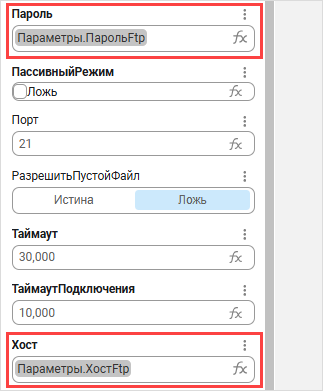

Для узла НаFtp следует задать следующие свойства:

• ИмяПользователя,
• Пароль,
• Хост,
• Каталог,
• ДействиеНадСуществующимФайлом,
• ВыборИмени.

Для того чтобы иметь возможность задавать и менять ИмяПользователя, Пароль и Хост в панели управления приложения, данные свойства следует заполнить параметрами. Так как у каждого партнера, использующего FTP-сервер для получения прайс-листов, на сервере создан индивидуальный каталог, указанный в реквизите Каталог справочника ИнформационныеСистемы, свойство Каталог следует заполнить реквизитом Каталог с помощью выпадающего при нажатии fx меню.

Задайте свойства узла следующим образом. Укажите:

• опцию Перезаписывать в свойстве ДействиеНадСуществующимФайлом;
• параметр ИмяПользователяFtp в свойстве ИмяПользователя;
• параметр ПарольFtp в свойстве Пароль;
• параметр ХостFtp в свойстве Хост;
• свойство участника Каталог в свойстве Каталог.

Теперь задайте обработчик ВыборИмени. Этот обработчик предназначен для того, чтобы вы могли переопределить значение свойства Имя файла — имя файла, в которое будет записано сообщение.

В поле ВыборИмени впишите название метода — ВыборИмени. Затем нажмите на плюс:

Откроется модуль процесса интеграции. «1С:Шина» автоматически создаст нужную сигнатуру метода:

метод ВыборИмени(Контекст: МаршрутизацияСообщений.КонтекстВызова,
                 Сообщение: МаршрутизацияСообщений.Сообщение): Строка

    // TODO Вставить содержимое обработчика
    возврат ""
;

В методе обработчика напишите следующий код:

метод ВыборИмени(Контекст: МаршрутизацияСообщений.КонтекстВызова,
                 Сообщение: МаршрутизацияСообщений.Сообщение): Строка
    возврат "Price_list_%{ДатаВремя.Сейчас().Представление("гггг_ММ_дд_ЧЧ_мм_сс")}.zip"
;

Данный обработчик будет возвращать имя файла, состоящее из строки Price_list и времени его публикации на FTP-сервере.

Таким образом, для каждого сообщения, которое попадет в узел НаFtp, будет формироваться файл с названием, включающим в себя текущую дату и время с точностью до миллисекунд. Если вдруг случится так, что два сообщения придут в одну и ту же миллисекунду в один и тот же каталог, то предыдущее сообщение будет удалено, а на его место будет записано новое. Такая механика реализуется благодаря тому, что ранее в свойстве ДействиеНадСуществующимФайлом вы установили опцию Перезаписывать.

Публикация и открытие приложения

Чтобы опубликовать и открыть приложение, выполните следующие действия:

1. Нажмите Ctrl+F5. Сервер запросит имя пользователя и пароль. Для аутентификации используйте учетную запись администратора и пароль, который вы создали при установке сервера.

2. После успешной авторизации вы увидите приложение, а в нем — список существующих процессов интеграции. В примере это будет единственный процесс интеграции МаршрутизацияСообщений:
