Создание проекта в среде разработки

Создание нового проекта

совет

На этапе создания приложения вам будет предложено выбрать тип СУБД для хранения данных. В связи с этим, предварительно вам следует подключить СУБД к серверу «1С:Шины». Инструкцию по подключению вы можете найти здесь. Для более быстрого запуска тестового примера вы также можете использовать и файловую систему, которая не требует предварительной настройки, однако при создании реальных проектов ее использование крайне не рекомендуется.

На данном этапе вы создадите новое приложение из нового пустого проекта «1С:Шины».

Откройте панель управления.
Нажмите Приложения ⟶ + Новое приложение:

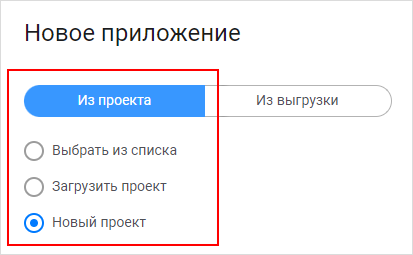

Убедитесь, что выбраны варианты Из проекта и Новый проект:

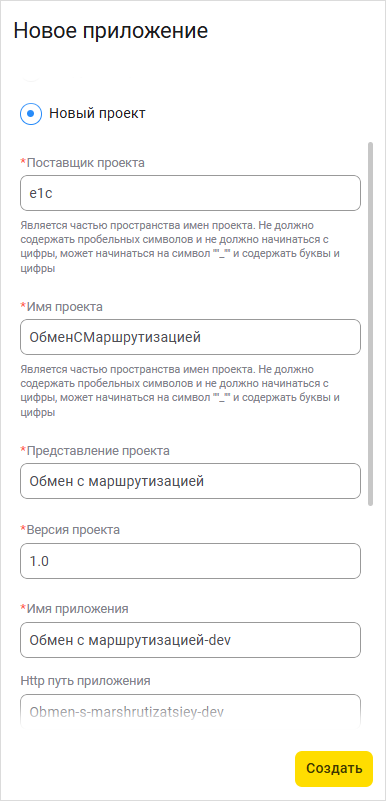

Укажите поставщика, представление, имя и версию проекта. «1С:Шина» заполнит остальные поля и включит режим разработки для создаваемого приложения:
Выберите тип СУБД и нажмите Создать:
Новое приложение появится в списке со статусом Создается. Через некоторое время статус приложения изменится на Работает:

Добавление элемента проекта вида «Процесс Интеграции»

Чтобы добавить новый элемент проекта вида «Процесс Интеграции», выполните следующие действия:

Откройте проект в среде разработки.

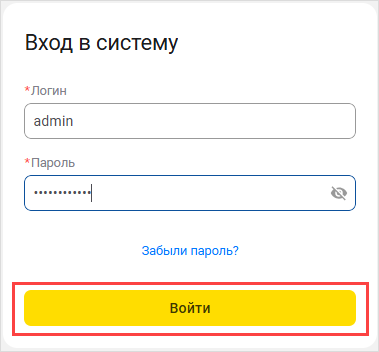

Введите пароль администратора, который вы создали при установке сервера, и нажмите Войти:

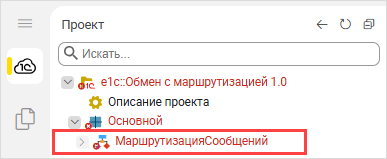

В навигаторе проекта добавьте новый элемент проекта — процесс интеграции с именем МаршрутизацияСообщений:

Схема процесса интеграции

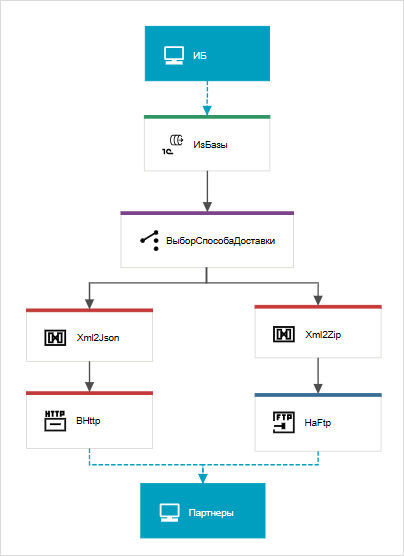

Схема интеграции в данном примере будет выглядеть следующим образом:

Чтобы сообщения из информационной базы поступали в «1С:Шина», на схему добавлена группа участников «ИБ». В эту группу (уже после публикации проекта, в панели управления приложения) будет включена информационная система «1С», из которой будут отправляться сообщения. Группа участников соединена с каналом вида Канал1СИсточник «ИзБазы». После публикации проекта, когда в группу участников будет добавлена информационная система, «1С:Шина» создаст для нее индивидуальную очередь, к которой информационная система сможет подключиться и в которую сможет отправлять сообщения.

Затем сообщения будут поступать в узел вида МаршрутизаторПоСодержимому «ВыборСпособаДоставки». Данный узел предназначен для того, чтобы определять, в какие узлы из тех, что идут непосредственно за ним, должны попасть сообщения. Для этого у узла есть событие ОбработчикОпределенияПолучателей, в котором вы пропишете специальный метод. Внутри данного метода вы будете находить нужного получателя в справочнике ИнформационныеСистемы и, в зависимости от значения реквизита получателя «СпособДоставки», направлять сообщение в один из следующих узлов.

На следующем этапе сообщение попадет в один из узлов вида Транслятор: «Xml2Json» либо «Xml2Zip». Если необходимо выполнить отправку по протоколу HTTP, то в узле «Xml2Json» тело сообщения будет сконвертировано из XML в JSON. Если необходимо выполнить отправку по протоколу FTP, то в узле «Xml2Zip» тело сообщения будет архивировано в ZIP.

После того как тело сообщения было приведено к соответствующему формату, оно попадает в узел вида Http «ВHttp» либо узел вида FtpНазначение «НаFtp». В узле «ВHttp» тело сообщения будет отправлено POST-запросом в HTTP-сервис партнера. В узле «НаFtp» тело сообщения будет размещено на FTP-сервере в индивидуальном каталоге партнера, из которого он впоследствии сможет забрать файл.

Также на схему добавлена группа участников «Партнеры». Она соединена с узлами «ВHttp» и «НаFtp». В эту группу (уже после публикации проекта, в панели управления приложения) будут включены все информационные системы партнеров. Запись о каждом партнере будет содержать индивидуальный код получателя и дополнительные реквизиты (такие как способ доставки, адрес HTTP-сервиса или FTP-сервера).

Создание схемы процесса интеграции

На данном этапе вы создадите схему процесса интеграции, которая описывает взаимодействие информационных систем.

Чтобы создать схему интеграции, выполните следующие шаги:

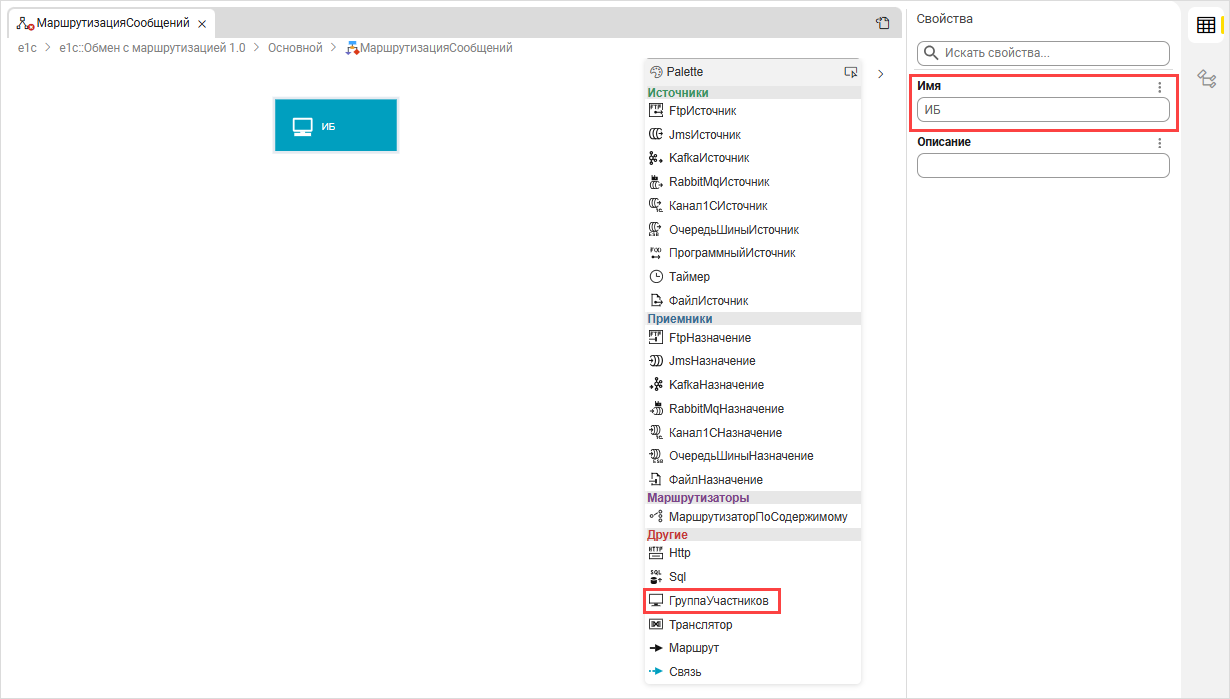

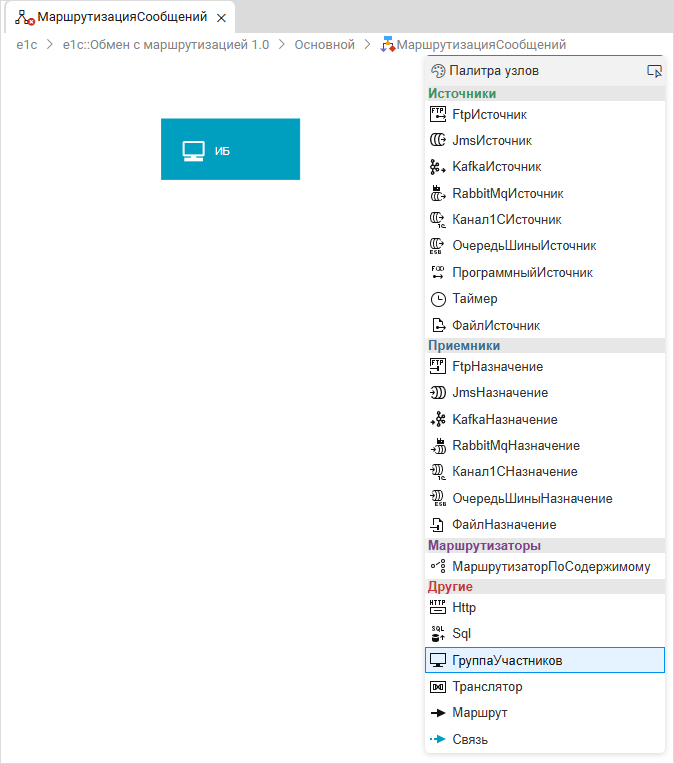

Добавьте на схему группу участников. Для этого в редакторе компонента МаршрутизацияСообщений в палитре узлов выберите ГруппаУчастников и кликните в верхней части схемы, чтобы разместить там группу. В панели свойств задайте узлу ГруппаУчастников имя ИБ:

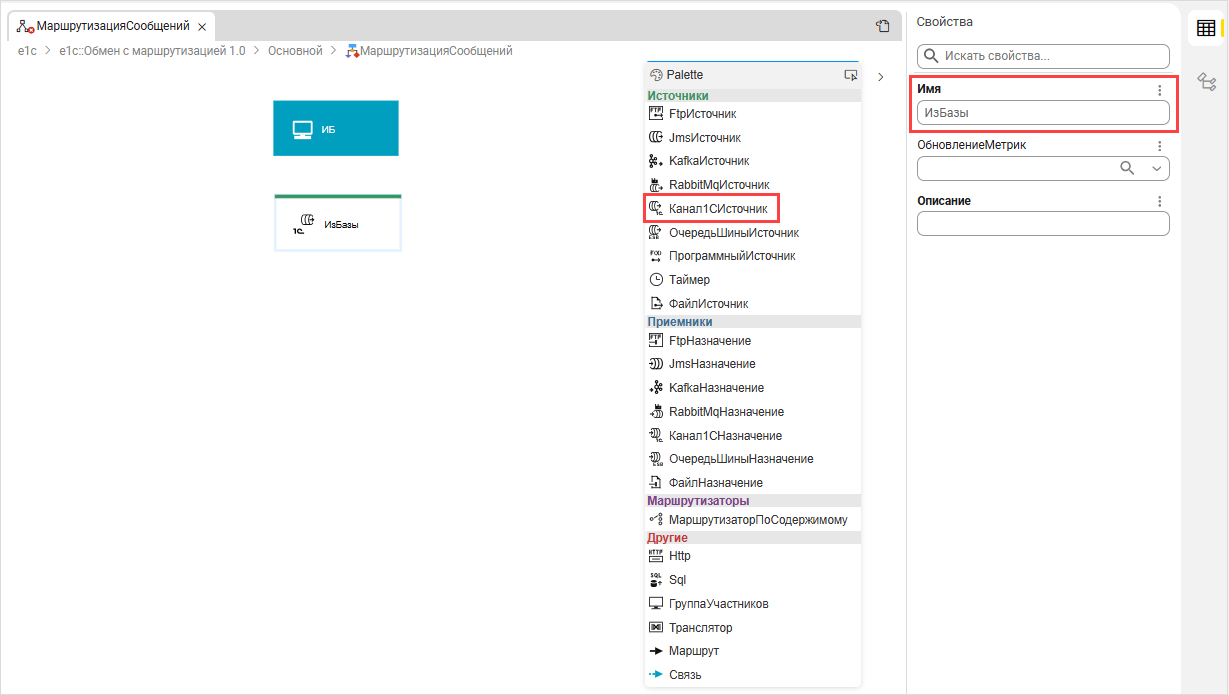

Добавьте на схему узел Канал1СИсточник и задайте имя — ИзБазы:
Аналогичным образом добавьте на схему узлы:
- МаршрутизаторПоСодержимому — задайте имя ВыборСпособаДоставки;
- Транслятор — задайте имя «Xml2Json»;
- Транслятор — задайте имя «Xml2Zip»;
- Http — задайте имя «ВHttp»;
- FtpНазначение — задайте имя «НаFtp»;
- ГруппаУчастников — задайте имя «Партнеры».

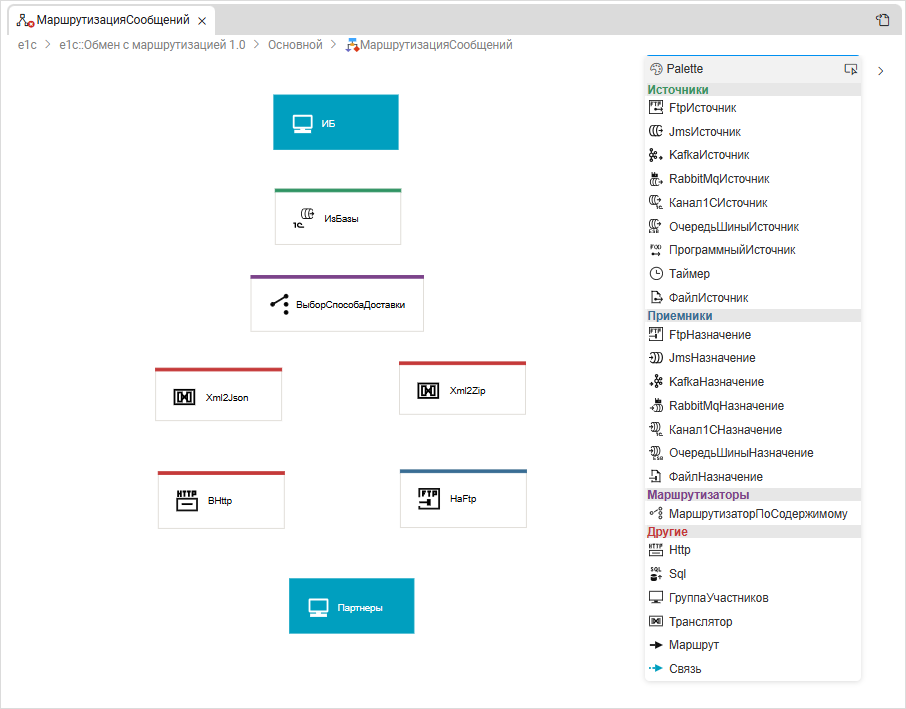

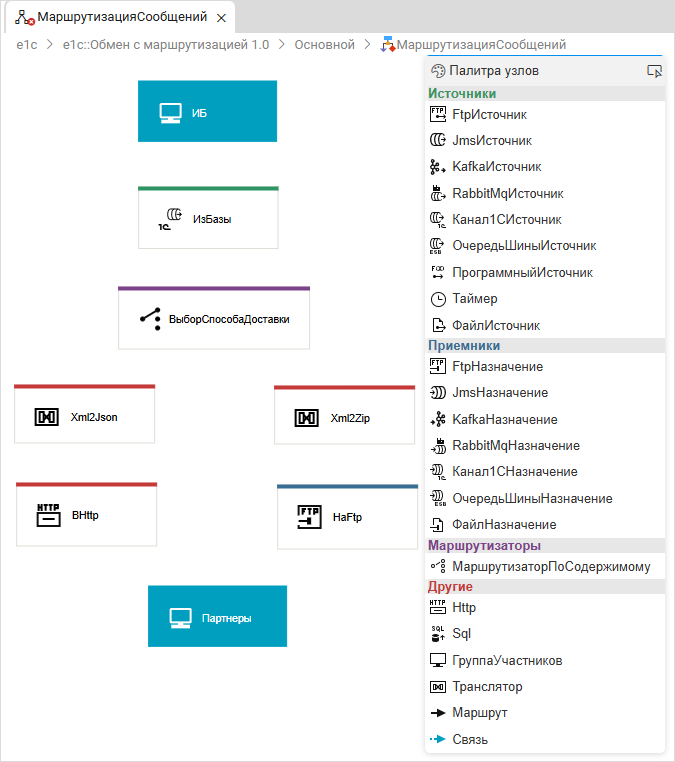

  Расположите узлы на схеме следующим образом:

Следующим шагом следует обозначить на схеме маршруты и связи.

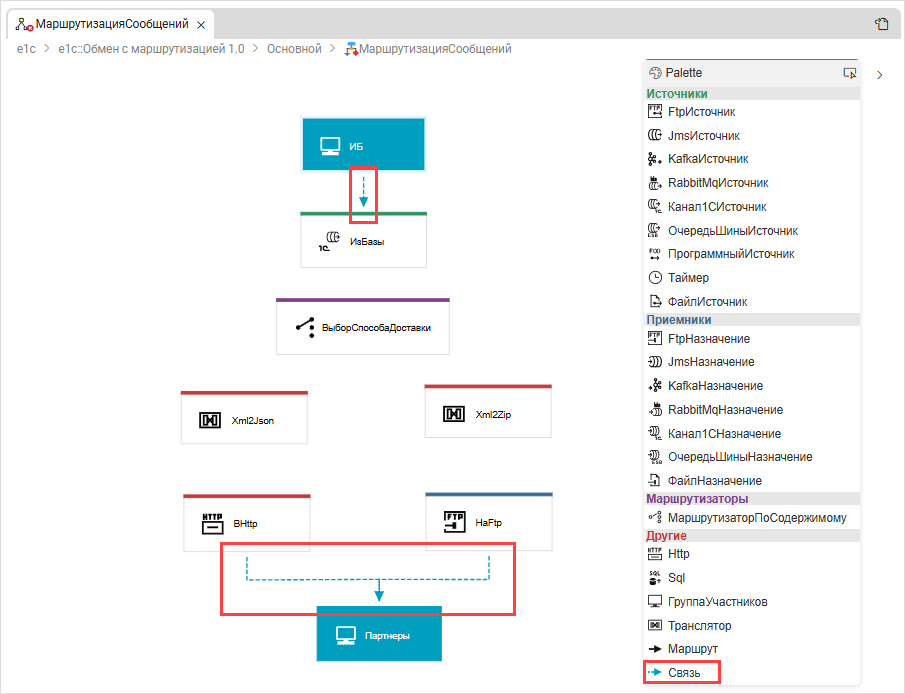

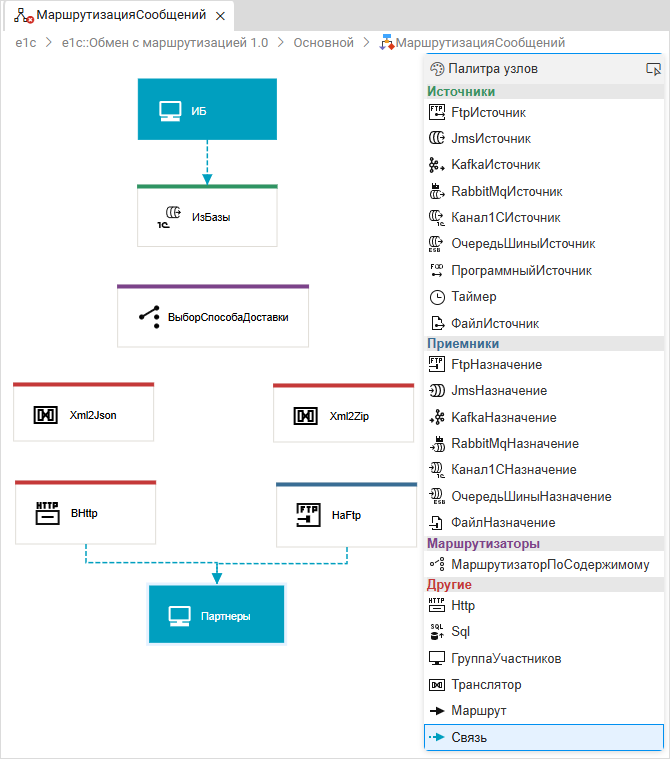

Выберите в палитре узлов элемент Связь и соедините группу участников «ИБ» с узлом «ИзБазы». Для этого последовательно кликните на группу участников «ИБ» и на узел «ИзБазы». Затем снова выберите элемент Связь и соедините каждый из узлов «ВHttp» и «НаFtp» с группой участников «Партнеры»:

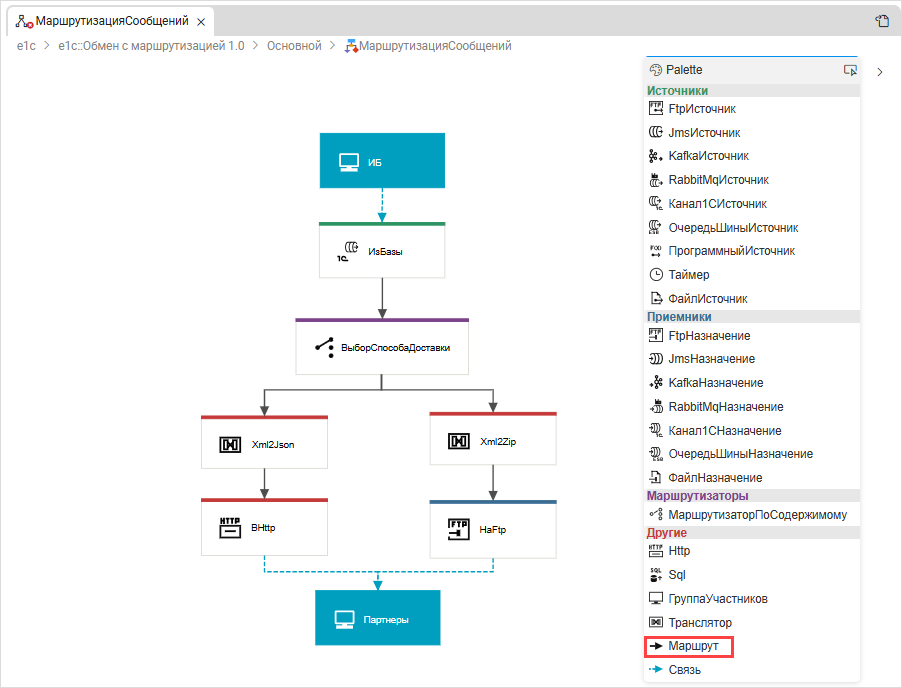

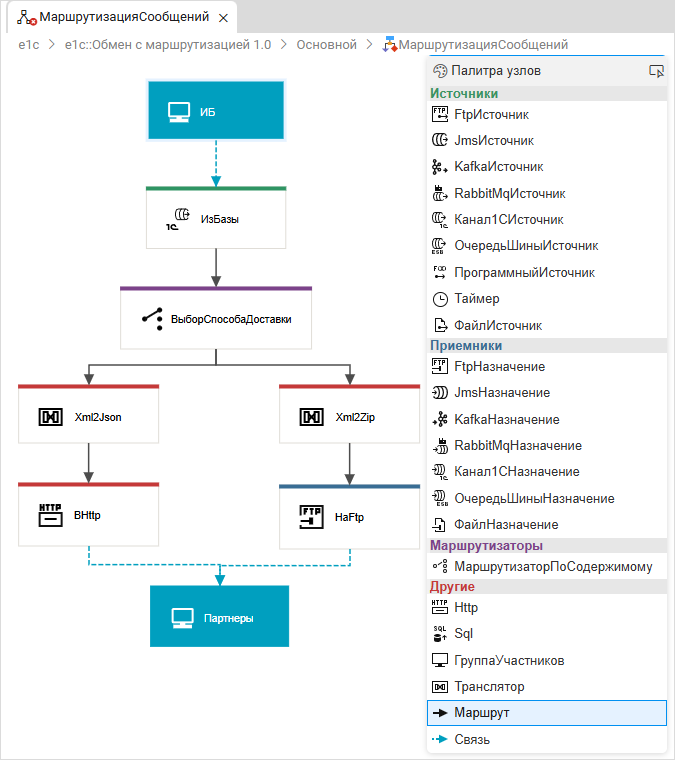

Затем с помощью элемента Маршрут соедините:
- Узел «ИзБазы» с узлом «ВыборСпособаДоставки»;
- Узел «ВыборСпособаДоставки» с узлом «Xml2Json»;
- Узел «ВыборСпособаДоставки» с узлом «Xml2Zip»;
- Узел «Xml2Json» с узлом «ВHttp»;
- Узел «Xml2Zip» с узлом «НаFtp».

Создание перечисления для выбора способа доставки

Для того, чтобы на следующем шаге у вас была возможность указать в качестве типа реквизита «СпособДоставки» тип Перечисление, данное перечисление следует создать.

Добавьте элемент проекта «Перечисление». Задайте имя СпособДоставки.

Добавьте перечислению два элемента: HTTP и FTP:

ВидЭлемента: Перечисление
Ид: 73520a6b-a8ca-4cdc-b3b4-0bbf8604f8c6
Имя: СпособДоставки
ОбластьВидимости: ВПодсистеме
Элементы:
    -
        Ид: a1b02dcd-8b92-4e5e-b040-0620a405322d
        Имя: HTTP
    -
        Ид: 44a05b0f-f4ea-445e-b234-01524fc7d57a
        Имя: FTP

Создание расширения справочника «ИнформационныеСистемы»

Следующим шагом следует создать в проекте расширение справочника ИнформационныеСистемы. В нем вы создадите дополнительные реквизиты, которые впоследствии сможете указать в свойствах узлов схемы (подробнее).

Выполните следующие действия:

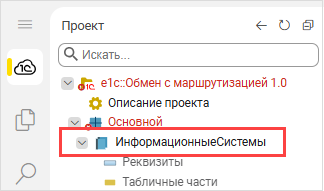

В навигаторе проекта добавьте новый элемент проекта Справочник информационной системы (подробнее).
В проекте будет создано расширение стандартного справочника Стд::ИнтеграционнаяШина::ИнформационныеСистемы:

Добавьте новый реквизит справочника с именем Url (подробнее).
Для реквизита Url в панели свойств установите тип Строка:

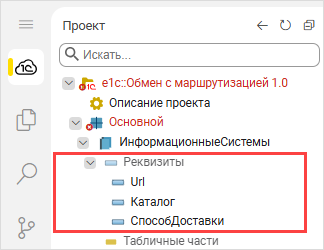

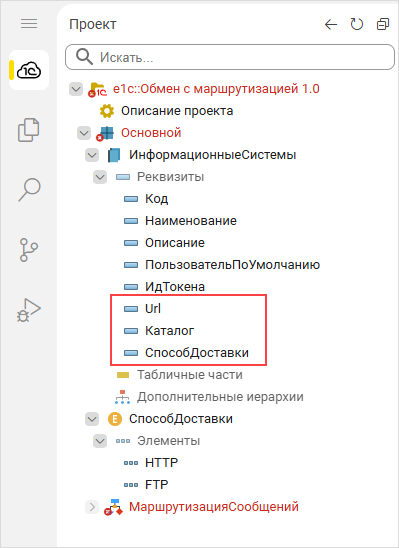

Аналогичным образом добавьте реквизиты Каталог и СпособДоставки.
Задайте реквизиту Каталог тип Строка, а реквизиту СпособДоставки — тип СпособДоставки | Неопределено:

Создание параметров процесса интеграции

В среде разработки «1С:Шины» у процесса интеграции можно создать один или несколько параметров. Каждый из них имеет имя. Это имя можно использовать в выражениях, использующихся для вычисления значений свойств узлов процесса интеграции. Значения параметров можно задать в панели управления приложением во время исполнения.

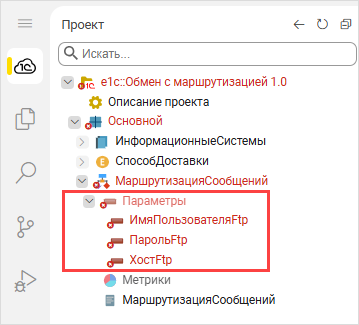

Для того чтобы иметь возможность задавать в панели управления имя пользователя, пароль и хост FTP-сервера, создайте три параметра процесса интеграции (подробнее):

ИмяПользователяFtp
ПарольFtp
ХостFtp

Задание свойств узлов схемы

Следующим шагом следует задать свойства для узлов.

ВыборСпособаДоставки

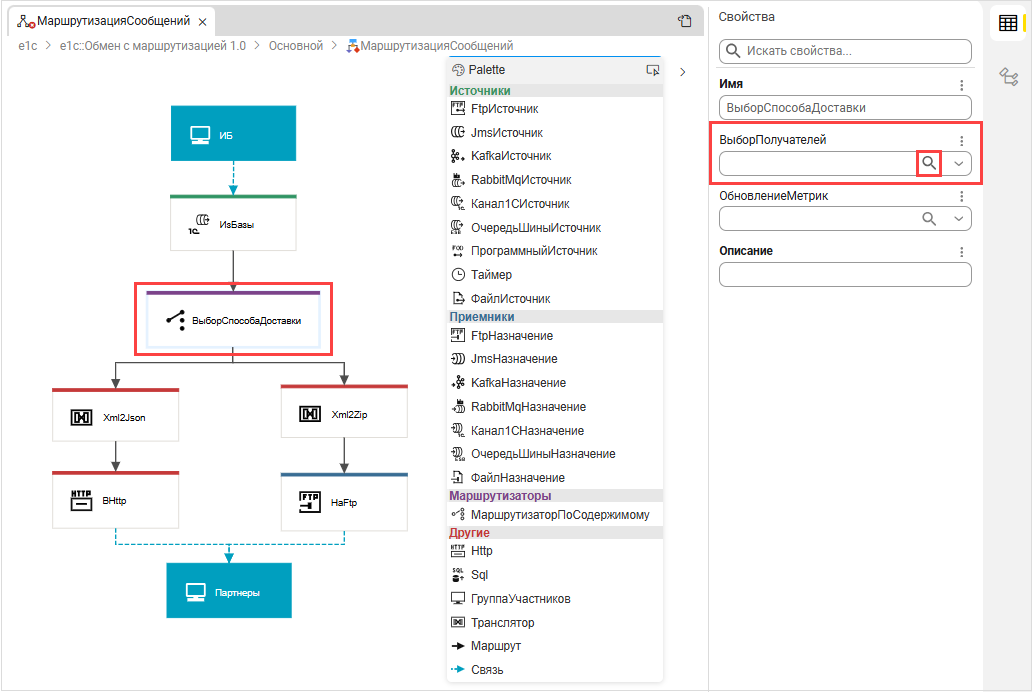

Для узла «ВыборСпособаДоставки» следует задать обработчик события ВыборПолучателей:

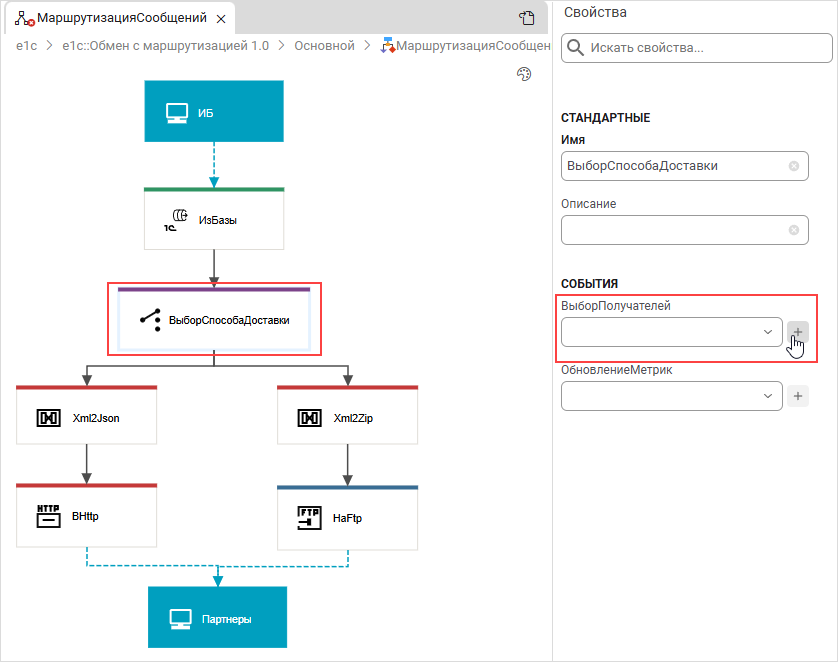

В панели свойств нажмите на лупу в поле ВыборПолучателей:
Откроется модуль процесса интеграции. «1С:Шина» автоматически создаст нужную сигнатуру метода и назначит его в качестве обработчика. Для метода автоматически генерируется название по схеме ИмяЭлемента + ТипОбработчика, но при необходимости можно ввести название обработчика вручную, например ВыборПолучателей, как в следующем примере:

Автоматически сгенерированный обработчик
метод ВыборСпособаДоставкиВыборПолучателей(Контекст: КонтекстВызоваИнтеграции,
    Сообщение: МаршрутизацияСообщений.Сообщение): Коллекция<УзелСхемыИнтеграции>

    // TODO Вставить содержимое обработчика
    возврат []
;

В этом модуле будет обрабатываться событие выбора получателей. Чтобы определить следующий узел, следует обратиться к справочнику ИнформационныеСистемы и получить значение реквизита «СпособДоставки» той информационной системы, которая была выбрана в качестве получателя. После этого, в зависимости от значения реквизита «СпособДоставки», следует вернуть один из двух узлов, стоящих после маршрутизатора.

В методе обработчика напишите следующий код:

метод ВыборПолучателей(Контекст: КонтекстВызоваИнтеграции,
    Сообщение: МаршрутизацияСообщений.Сообщение): Коллекция<УзелСхемыИнтеграции>

    // Предполагается, что каждое сообщение обязательно содержит код одного получателя.
    // Сообщения без указанного получателя будут отправлены в канал недоставленных сообщений.
    выбор Сообщение.Получатели.ЕдинственныйИлиНеопределено()?.СпособДоставки
        когда FTP
            возврат [Схема.Узлы.Xml2Zip]
        когда HTTP
            возврат [Схема.Узлы.Xml2Json]
        иначе
            возврат []
    ;
;

Xml2Json

Перед отправкой сообщения партнерам в HTTP-сервис, по условию примера необходимо преобразовать его тело из XML в JSON. Исходное сообщение выглядит следующим образом:

<items>
    <item id="1">
        <name>Война и мир</name>
        <author>Лев Толстой</author>
        <year>2022</year>
        <price>550</price>
        <retail>770</retail>
        <currency>RUB</currency>
    </item>
    <item id="2">
        <name>1984</name>
        <author>Джордж Оруэлл</author>
        <year>2020</year>
        <price>350</price>
        <retail>540</retail>
        <currency>RUB</currency>
    </item>
    <item id="3">
        <name>Обломов</name>
        <author>Иван Гончаров</author>
        <year>2022</year>
        <price>600</price>
        <retail>800</retail>
        <currency>RUB</currency>
    </item>
</items>

Ожидается сообщение JSON следующего вида:

{
    "items" : [
        {
          "id" : "1",
          "name" : "Война и мир",
          "author" : "Лев Толстой",
          "year" : "2022",
          "price" : "550",
          "retail" : "770",
          "currency" : "RUB"
        },
        {
          "id" : "2",
          "name" : "1984",
          "author" : "Джордж Оруэлл",
          "year" : "2020",
          "price" : "350",
          "retail" : "540",
          "currency" : "RUB"
        },
        {
          "id" : "3",
          "name" : "Обломов",
          "author" : "Иван Гончаров",
          "year" : "2022",
          "price" : "600",
          "retail" : "800",
          "currency" : "RUB"
        }
    ]
}

Чтобы сделать преобразование, предназначен узел вида Транслятор «Xml2Json». Трансформация сообщения будет происходить в обработчике Преобразование.

Чтобы задать обработчик события Преобразование:

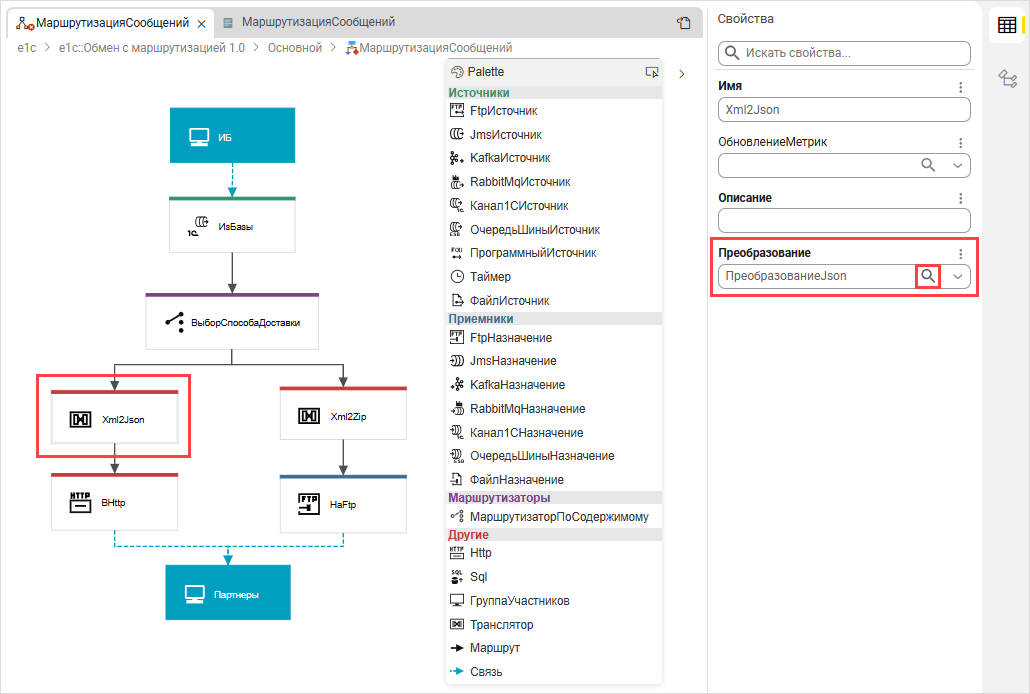

Выберите узел «Xml2Json».
В панели свойств в поле Преобразование впишите название метода — ПреобразованиеJson. Затем нажмите на лупу:

Откроется модуль процесса интеграции. «1С:Шина» автоматически создаст нужную сигнатуру метода:

метод ПреобразованиеJson(Контекст: КонтекстВызоваИнтеграции,
                         Сообщение: МаршрутизацияСообщений.Сообщение): СообщениеИнтеграции

    // TODO Вставить содержимое обработчика, формирующего новое сообщение интеграции с преобразованным телом.
    возврат Сообщение
;

Напишите следующий код:

метод ПреобразованиеJson(Контекст: КонтекстВызоваИнтеграции,
                         Сообщение: МаршрутизацияСообщений.Сообщение): СообщениеИнтеграции
    исп СтароеТело = Сообщение.ПолучитьТелоКакПоток()
    пер Читатель = новый ЧтениеXml(СтароеТело)
    исп Поток = новый ВременныйПотокЗаписи()
    пер Писатель = новый ЗаписьJson(Поток)
    ОбщиеМетоды.Xml2Json(Читатель, Писатель) // Метод Xml2Json будет задан в общем модуле «ОбщиеМетоды»
    исп НовоеТело = Поток.ОткрытьПотокЧтения()
    возврат Сообщение.УстановитьТелоИзПотока(НовоеТело)
;

Метод Xml2Json() удобно задать в общем модуле.

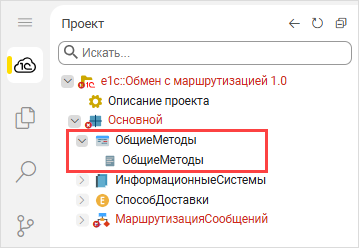

В навигаторе проекта добавьте элемент проекта Общий модуль с именем ОбщиеМетоды (подробнее):

Напишите в модуле следующий код:

@ВПодсистеме @НаСервере
метод Xml2Json(Читатель: ЧтениеXml, Писатель: ЗаписьJson)
    Читатель.Следующий()
    Писатель.ЗаписатьНачалоОбъекта()
        пер КорневойТег = Читатель.Имя
        Писатель.ЗаписатьИмяСвойства(КорневойТег) // items:
        Читатель.Следующий()
        Писатель.ЗаписатьНачалоМассива()
        пока Читатель.Имя != КорневойТег
            пер НомерТовара = Читатель.ЗначениеАтрибута("id")
            пер ТоварИдентификаторТега = Читатель.Имя
            Читатель.Следующий()
            Писатель.ЗаписатьНачалоОбъекта()
                Писатель.ЗаписатьИмяСвойства("id")
                Писатель.Записать(НомерТовара)
                пока Читатель.Имя != ТоварИдентификаторТега
                    Писатель.ЗаписатьИмяСвойства(Читатель.Имя)
                    Читатель.Следующий()
                    Писатель.Записать(Читатель.Значение)
                    Читатель.Следующий()
                    Читатель.Следующий()
            ;
            Писатель.ЗаписатьКонецОбъекта()
            Читатель.Следующий()
        ;
        Писатель.ЗаписатьКонецМассива()
    Писатель.ЗаписатьКонецОбъекта()
;

Xml2Zip

Прежде чем разместить сообщение на FTP-сервере в узле «НаFtp», по условию примера необходимо преобразовать тело сообщения в ZIP формат. Для того, чтобы сделать такое преобразование, предназначен узел вида Транслятор «Xml2Zip». Трансформация сообщения будет происходить в обработчике Преобразование.

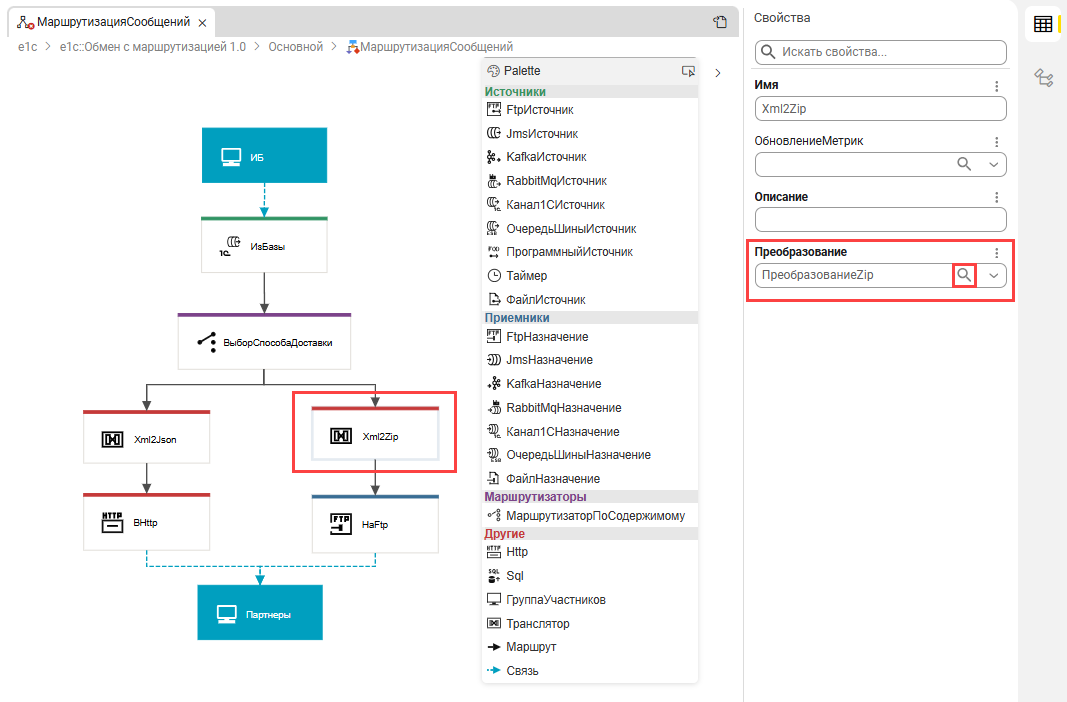

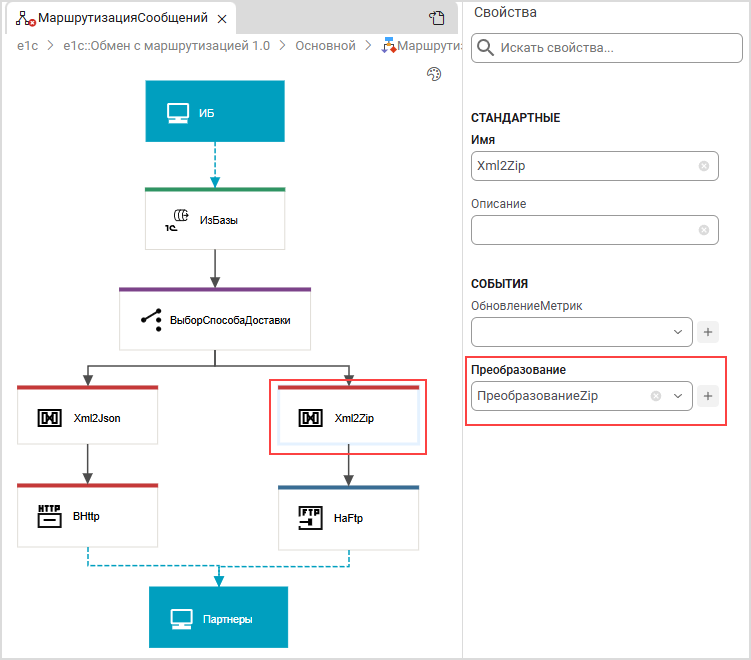

В поле Преобразование впишите название метода — ПреобразованиеZip. Затем нажмите на лупу:

Откроется модуль процесса интеграции. «1С:Шина» автоматически создаст нужную сигнатуру метода:

метод ПреобразованиеZip(Контекст: КонтекстВызоваИнтеграции,
                        Сообщение: МаршрутизацияСообщений.Сообщение): СообщениеИнтеграции

    // TODO Вставить содержимое обработчика, формирующего новое сообщение интеграции с преобразованным телом.
    возврат Сообщение
;

Напишите следующий код:

метод ПреобразованиеZip(Контекст: КонтекстВызоваИнтеграции,
                        Сообщение: МаршрутизацияСообщений.Сообщение): СообщениеИнтеграции
    исп Поток = новый ВременныйПотокЗаписи()
    пер ЗаписьZip = новый ЗаписьZip(Поток)
    ЗаписьZip.Добавить(Сообщение.ПолучитьТелоКакПоток(), "Сообщение")
    ЗаписьZip.Записать()
    исп НовоеТело = Поток.ОткрытьПотокЧтения()
    возврат Сообщение.УстановитьТелоИзПотока(НовоеТело)
;

ВHttp

Когда сообщение попадет в узел «ВHttp», оно будет отправлено POST-запросом на HTTP-сервис партнера. Для данного узла следует задать следующие свойства: Url и Метод.

примечание

Если для отправки запроса требует авторизация, необходимо также задать свойства ИмяПользователя и Пароль. Их можно задать как непосредственно в среде разработки, так и использовать для вычисления значений данных свойств реквизиты участников либо параметры процесса интеграции.

У каждого партнера есть свой собственный адрес HTTP-сервиса. Этот адрес будет находиться в реквизите Url справочника ИнформационныеСистемы. Таким образом, для того чтобы этот адрес автоматически использовался в качестве Url узла «ВHttp», для заполнения свойства Url следует использовать соответствующий реквизит.

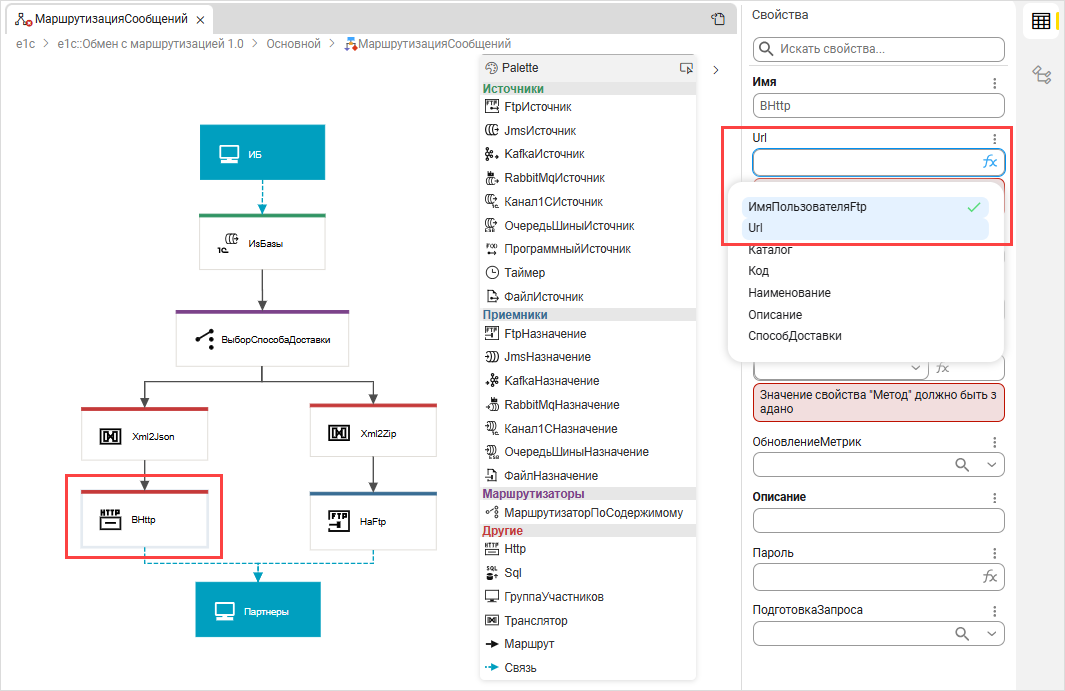

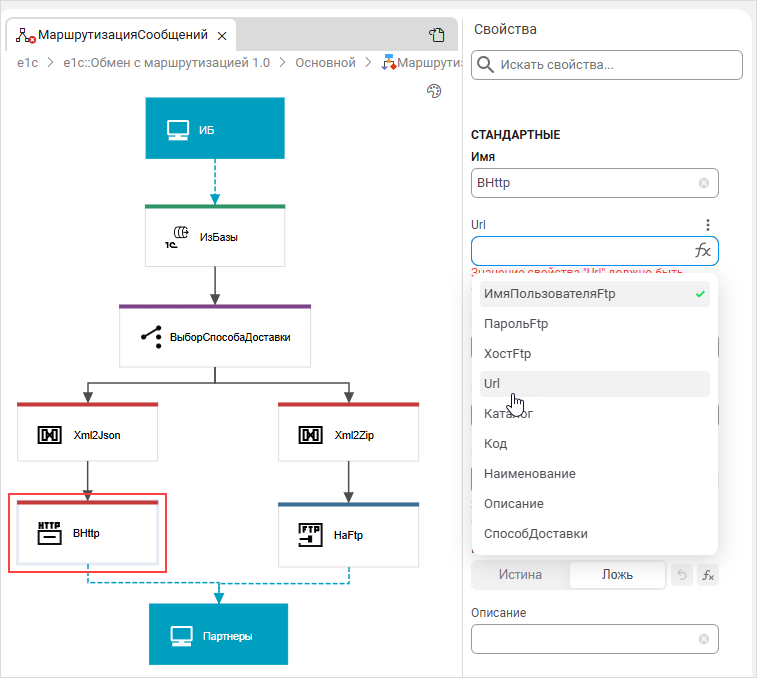

В свойствах узла «ВHttp», в поле Url кликните на символ fx. В выпадающем меню выберите свойство участника Url:

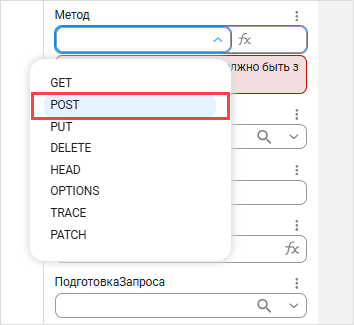

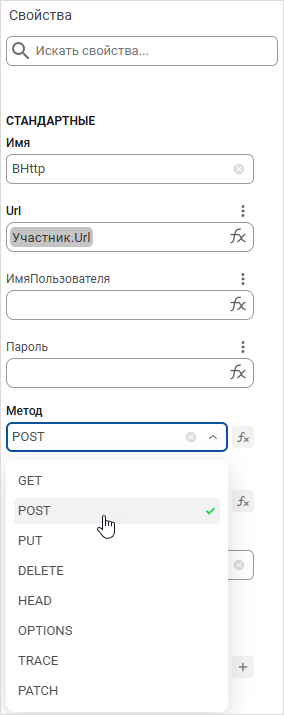

В свойстве Метод кликните на символ выпадающего списка и выберите POST:

НаFtp

Для узла «НаFtp» следует задать следующие свойства:

ИмяПользователя
Пароль
Хост
Каталог
ДействиеНадСуществующимФайлом
ВыборИмени

Для того чтобы иметь возможность задавать и менять ИмяПользователя, Пароль и Хост в панели управления приложения, данные свойства следует заполнить параметрами. Так как у каждого партнера, использующего FTP-сервер для получения прайс-листов, на сервере создан индивидуальный каталог, указанный в реквизите Каталог справочника ИнформационныеСистемы, свойство Каталог следует заполнить реквизитом Каталог с помощью выпадающего при нажатии fx меню.

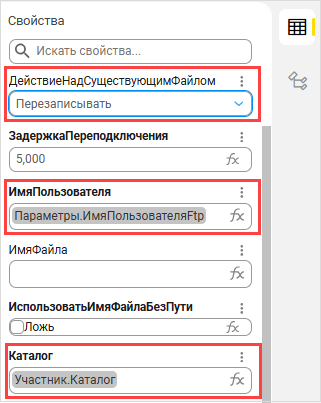

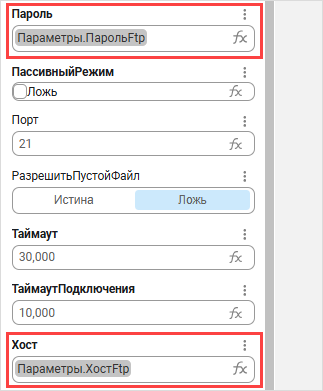

Задайте свойства узла следующим образом. Укажите:

Опцию Перезаписывать в свойстве ДействиеНадСуществующимФайлом;
Параметр ИмяПользователяFtp в свойстве ИмяПользователя;
Параметр ПарольFtp в свойстве Пароль;
Параметр ХостFtp в свойстве Хост;
Свойство участника Каталог в свойстве Каталог.

Теперь задайте обработчик ВыборИмени. Этот обработчик предназначен для того, чтобы вы могли переопределить значение свойства Имя файла — имя файла, в которое будет записано сообщение.

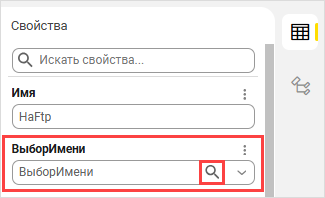

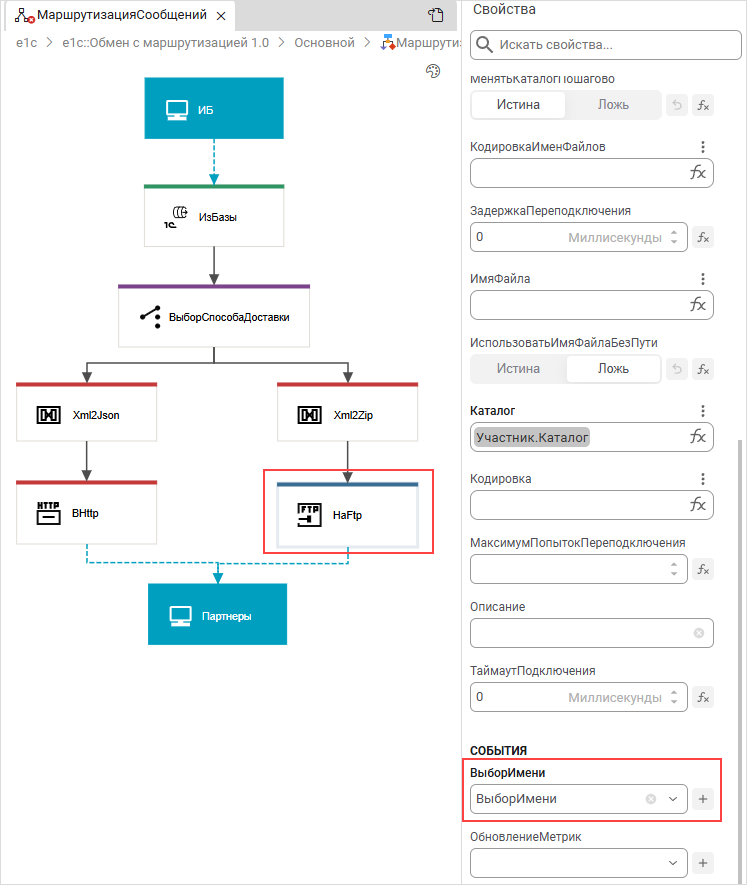

В поле ВыборИмени впишите название метода — ВыборИмени. Затем нажмите на лупу:

Откроется модуль процесса интеграции. «1С:Шина» автоматически создаст нужную сигнатуру метода:

метод ВыборИмени(Контекст: МаршрутизацияСообщений.КонтекстВызова,
                 Сообщение: МаршрутизацияСообщений.Сообщение): Строка

    // TODO Вставить содержимое обработчика
    возврат ""
;

В методе обработчика напишите следующий код:

метод ВыборИмени(Контекст: МаршрутизацияСообщений.КонтекстВызова,
                 Сообщение: МаршрутизацияСообщений.Сообщение): Строка
    возврат "Price_list_%{ДатаВремя.Сейчас().Представление("гггг_ММ_дд_ЧЧ_мм_сс")}.zip"
;

Данный обработчик будет возвращать имя файла, состоящее из строки «Price_list» и времени его публикации на FTP-сервере.

Таким образом, для каждого сообщения, которое попадет в узел «НаFtp», будет формироваться файл с названием, включающим в себя текущую дату и время с точностью до миллисекунд. Если вдруг случится так, что два сообщения придут в одну и ту же миллисекунду в один и тот же каталог, то предыдущее сообщение будет удалено, а на его место будет записано новое. Такая механика реализуется благодаря тому, что ранее в свойстве ДействиеНадСуществующимФайлом вы установили опцию Перезаписывать.

После того как схема процесса интеграции готова и заданы все необходимые свойства узлов, проект следует опубликовать.
